1417392

产品分类: 插接式连接器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,插芯模块,HC-M-02-AT-M-35,
供应商型号: 651-1417392
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 插接式连接器 1417392

1417392概述

    插芯模块HC-M-02-AT-M-35技术手册

    产品简介

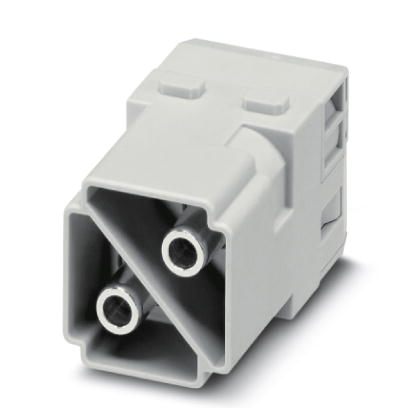

    本产品是菲尼克斯(Phoenix Contact)公司生产的插芯模块HC-M-02-AT-M-35。该模块属于HEAVYCON系列,具备轴向螺钉连接方式,特别适合于电源系统应用。该插芯模块具有两个插位,每插位配备两组电源针脚,适配电缆线径范围为10 mm²至35 mm²,额定电压高达1000V,额定电流为100A。

    技术参数


    1. 基本规格
    - 位数:2
    - 电源针位:2
    - 控制针位:0
    - 连接方式:轴向螺钉连接
    - 工作电压:1000V
    - 额定电流:100A
    - 适用电缆线径:10 mm² 至 35 mm²
    - 应用:电源
    2. 尺寸
    - 高度:49 mm
    - 宽度:34.2 mm
    - 长度:29.4 mm
    3. 电气特性
    - 额定电压(III/3):1000V
    - 额定电流:100A
    - 额定过电压:8 kV
    - 连接周期:≥ 500次
    4. 环境条件
    - 工作温度范围:-40°C 至 125°C
    5. 机械特性
    - 紧固扭矩:6 Nm(10 mm² 至 16 mm²)、7 Nm(25 mm²)、8 Nm(35 mm²)
    - 接点直径:8 mm
    - 线径包括绝缘层:11.4 mm
    - 六角螺钉尺寸:SW 4

    产品特点和优势


    该插芯模块的优势在于其高电压和大电流承载能力,能在极端环境下稳定工作。该模块采用了铜合金作为接触材料,银涂层提升导电性能,且阻燃等级达到UL 94 V0,确保了安全性能。此外,它还获得了CSA、UL和EAC等认证,适用于工业及危险环境下的连接需求。

    应用案例和使用建议


    该插芯模块主要用于工业自动化设备、电力传输系统等领域。为了更好地使用该模块,建议在接线时使用4 mm的六角扳手,并严格按照操作手册进行组装。接线过程中需确保电缆完全插入并用合适的扭矩紧固螺钉以避免接触不良。此外,在首次接线后不要立即拆除电缆,因为这可能损坏绞线。

    兼容性和支持


    该插芯模块可以与HEAVYCON HC-B6至B48外壳配合使用,需要配合相应的模块框架。菲尼克斯公司提供了全面的技术支持和售后服务,以确保用户的使用体验。对于具体的产品信息和配件清单,用户可以访问公司官网下载完整的用户文档。

    常见问题与解决方案


    - Q:如何正确使用扭矩扳手?
    - A:使用4 mm的六角扳手,根据线径的不同选择适当的紧固扭矩(6 Nm、7 Nm或8 Nm),确保每次紧固都在规定的范围内。

    - Q:接线时需要特别注意什么?
    - A:接线时应保证电缆的完全插入,并使用合适的工具(如4 mm的六角扳手)进行紧固。切勿扭曲电缆,并且在再次连接之前必须切除所需的线芯。

    总结和推荐


    综上所述,菲尼克斯的插芯模块HC-M-02-AT-M-35是一款高性能、可靠性强的产品。其高电压和大电流承载能力使其适用于多种工业应用场景。强烈推荐给需要高质量、高可靠性的连接解决方案的用户。总体而言,该产品凭借其出色的性能、良好的耐用性和广泛的应用场景,在同类产品中表现出色。

1417392参数

参数
长*宽*高 29.4mm*34.2mm*49mm
安装方式 螺纹安装
零件状态 在售
包装方式 散装
