1607226

产品分类: 插接式连接器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,插芯套装,VC-TR4/5M-PEA-S66666-SET,
供应商型号: Q-1607226
供应商: 期货订购
标准整包数: 5
PHOENIX CONTACT 插接式连接器 1607226

1607226概述

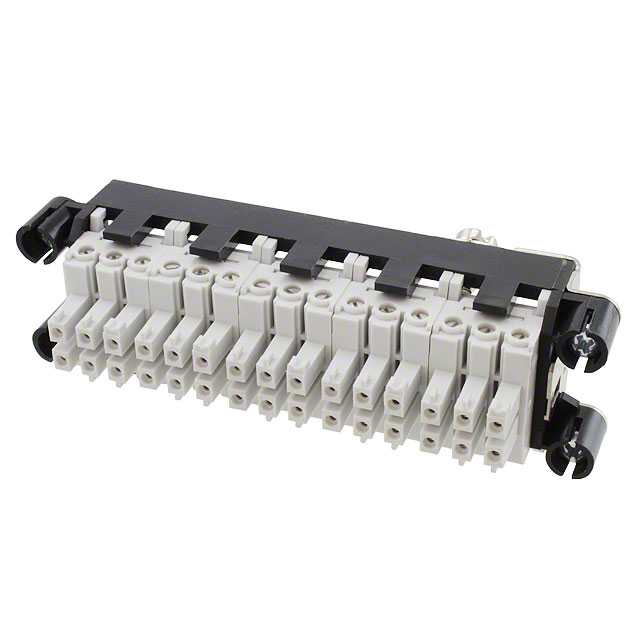

    # VC-TR4/5M-PEA-S66666-SET 接触插入件套装技术手册

    产品简介


    VC-TR4/5M-PEA-S66666-SET 接触插入件套装 是一种适用于各种工业环境的高效连接解决方案。该套装主要用于连接导线至电气设备中,以确保安全可靠的电气连接。产品类型为接触插入件套装,主要功能包括紧凑设计、通用连接及防错连接等。应用领域广泛,涵盖工业自动化、电力系统及通信设备等众多领域。

    技术参数


    一般参数
    - 连接方式: 螺钉连接
    - 紧固扭矩: 0.22 Nm - 0.25 Nm
    - 污染等级: 3级
    - 过电压类别: III级
    - 位置数量: 29+PE
    - 插入/拔出循环次数: ≥ 100次
    - 型号: VC4
    - 导线横截面积:
    - 固态导线: 0.14 mm² - 1.5 mm²
    - 柔性导线: 0.14 mm² - 0.75 mm²
    - 环境温度(操作): -40°C - 100°C
    - 阻燃等级(根据UL 94): V0
    - 接触材料: CuZn
    - 接触表面材料: 镀锡
    - 接触载体材料: PA
    电气特性
    - 额定电压(III/3): 250 V
    - 标称电压 UN: 250 V
    - 额定冲击电压: 4 kV
    - 额定电流: 10 A
    - 标称电流 IN: 10 A
    标准和认证
    - EAC 认证
    - UL 94 V0 阻燃等级

    产品特点和优势


    1. 紧凑设计:节省空间,适合狭小安装环境。
    2. 通用连接:支持多种导线横截面积,满足不同应用需求。
    3. COMBICON 技术:久经考验的技术,保证连接可靠性和耐用性。
    4. 防错连接:通过独特的编码,防止错误连接。

    应用案例和使用建议


    该接触插入件套装广泛应用于工业自动化控制柜、电源配电盘和通信设备中。为了确保最佳使用效果,建议遵循以下几点:
    - 在接线时,请严格按照导线横截面积范围选择合适的导线,并确保紧固扭矩符合要求。
    - 安装前请检查周围环境温度,确保符合工作环境的要求。
    - 在拆卸和安装过程中,避免过度弯曲导线,以免损坏导线或连接件。

    兼容性和支持


    该产品与其他标准的导线和设备具有良好的兼容性,可广泛应用于各种电气系统。制造商提供详尽的产品文档和技术支持,以便用户能够更好地理解和使用产品。如需进一步技术支持,请访问官方网站获取更多资源。

    常见问题与解决方案


    常见问题
    1. 如何确定导线的横截面积?
    2. 如何正确紧固螺钉?
    3. 产品在高温环境下的性能如何?
    解决方案
    1. 导线横截面积的确定方法:根据电路需求和电流大小来选择合适的导线,可以参考相关电气手册或咨询专业人员。
    2. 正确紧固螺钉的方法:使用适当的工具(如扭矩扳手)将螺钉拧紧到指定的扭矩范围内,避免过度紧固导致损坏。
    3. 产品在高温环境下的性能:该产品经过严格测试,可以在-40°C 至 100°C 的温度范围内正常工作。但在极端温度下,仍需注意绝缘材料的老化问题。

    总结和推荐


    总的来说,VC-TR4/5M-PEA-S66666-SET 接触插入件套装是一款性能优异且应用广泛的连接解决方案。它具备紧凑设计、通用连接及防错连接等特点,适用于多种工业应用场景。其高可靠性和易用性使其成为许多项目的首选。我们强烈推荐这一产品用于需要可靠连接的各种场合。

1607226参数

参数
安装方式 螺纹安装
零件状态 在售

1607226厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1607226数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 插接式连接器 PHOENIX CONTACT 1607226 1607226数据手册

1607226封装设计

查看详情并下载
Symbol
Footprint
3D Model
