EVQ-PUC02K

产品分类: 轻触开关
厂牌: PANASONIC
产品描述: Panasonic 轻触开关, 直向接端, 表面, 单刀单掷
供应商型号: EVQ-PUC02K
供应商: Master
标准整包数: 4000

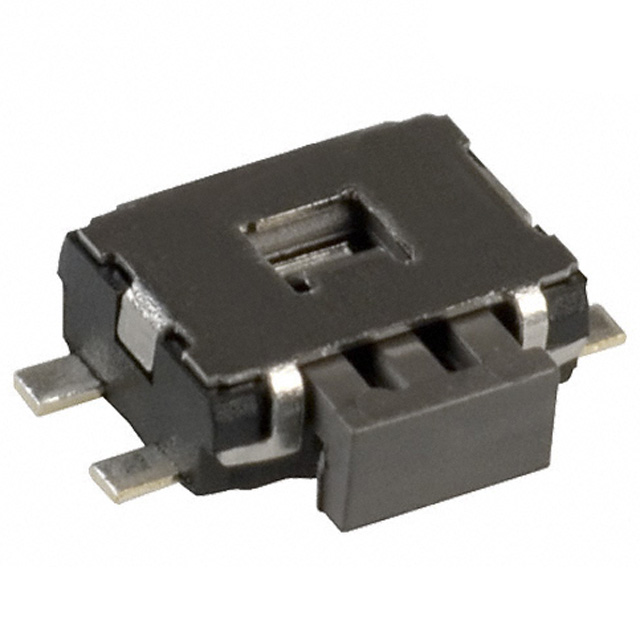

PANASONIC 轻触开关 EVQ-PUC02K

EVQ-PUC02K概述

    电子元器件产品技术手册:松下工业侧操作式SMD轻触开关

    1. 产品简介


    本文档详细介绍松下工业生产的侧操作式表面贴装(SMD)轻触开关,型号为EVQPU。该开关广泛应用于便携式电子设备中,如手机、数码相机、摄像机、便携式音频播放器等。轻触开关是一种机械式电开关,提供按压触发信号的功能。

    2. 技术参数


    以下是该轻触开关的技术参数:
    - 外部尺寸:4.7 mm × 3.5 mm(不含推动板),高度1.65 mm
    - 终端类型:弯脚、直脚
    - 电气规格:10 µA 2 V DC 到 50 mA 12 V DC(电阻负载)
    - 接触电阻:最大500 mΩ
    - 绝缘电阻:最小100 MΩ(100 V DC)
    - 耐电压:250 V AC持续1分钟
    - 抖动:最大10 ms(ON/OFF状态)
    - 操作力:1.6 N ± 0.7 / -0.4 N(1.6 N±0.7 N、2.2 N±0.8 N/-0.7 N)
    - 行程:0.3 mm ± 0.1 / -0.2 mm
    - 耐久性:最小100,000次操作
    - 操作温度范围:-20 ℃ 至 +70 ℃
    - 存储温度范围:批量:-40 ℃ 至 +85 ℃;带盘:-20 ℃ 至 +60 ℃

    3. 产品特点和优势


    该轻触开关具备多种显著特点,使其在市场上具有很强的竞争力:
    - 小型化设计:紧凑的外形使得它适合安装在空间有限的便携式设备中。
    - 多样化终端类型:提供弯脚和直脚两种选择,满足不同应用场景的需求。
    - 高耐用性:在操作力范围内,保证100,000次操作无故障。
    - 宽广的工作温度范围:适用于广泛的环境温度条件。

    4. 应用案例和使用建议


    - 应用案例:这些轻触开关被广泛用于便携式电子设备,如手机、数码相机等,提供可靠的操作反馈。
    - 使用建议:在使用过程中,确保设备的操作环境符合规定的温度和湿度范围,以避免因外部因素导致开关失效。

    5. 兼容性和支持


    - 兼容性:轻触开关采用标准的SMD封装,可与其他主流电路板组件轻松集成。
    - 支持:制造商提供详细的安装指南和技术支持服务,确保客户在使用过程中遇到问题时能够获得及时的帮助。

    6. 常见问题与解决方案


    - 问题1:开关接触不良
    - 解决方案:检查连接线是否牢固,必要时重新焊接。
    - 问题2:操作力不一致
    - 解决方案:确认操作力设置正确,并检查是否有物理损坏。
    - 问题3:产品无法正常工作
    - 解决方案:检查电源电压是否在额定范围内,并确保连接线路没有问题。

    7. 总结和推荐


    松下工业的侧操作式SMD轻触开关是一款高效可靠的电子元器件,适用于各种便携式设备。其小型化设计、多样化的终端类型以及高耐用性使其在市场上具有很强的竞争优势。鉴于其优秀的性能表现和广泛的应用场景,我们强烈推荐此产品给需要高可靠性轻触开关的客户。建议用户在使用前仔细阅读技术手册,以确保正确安装和使用。

EVQ-PUC02K参数

参数
执行器行程 300μm
机械寿命 100000Cycles
操作力 2.2N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
电压额定值 12V(DC)
执行器高度 5mm
长*宽*高 6.4mm*3.5mm*4.5mm
通用封装 SMD
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

EVQ-PUC02K厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EVQ-PUC02K数据手册

厂牌 PDF简要描述 下载
PANASONIC 轻触开关 PANASONIC EVQ-PUC02K EVQ-PUC02K数据手册

EVQ-PUC02K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.2523 ¥ 2.0562
8000+ $ 0.247 ¥ 2.0225
12000+ $ 0.2457 ¥ 2.0121
28000+ $ 0.2445 ¥ 2.0026
52000+ $ 0.2445 ¥ 2.0026
库存: 8000
起订量: 4000 增量: 0
交货地:
最小起订量为:4000
合计: ¥ 8224.8
