EVQP2R02W

产品分类: 轻触开关
厂牌: PANASONIC
产品描述: Panasonic 轻触开关, 表面贴装接端, 尺寸 4.7 x 3.5mm, 单刀单掷
供应商型号: EVQP2R02W
供应商: TME
标准整包数: 1

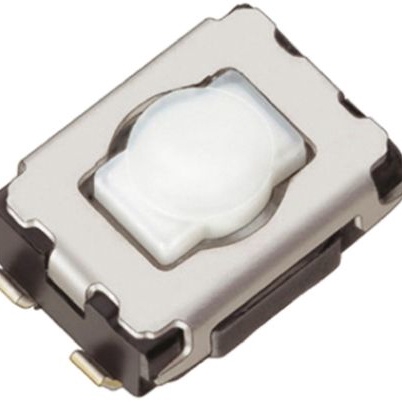

PANASONIC 轻触开关 EVQP2R02W

EVQP2R02W概述

    轻触开关(EVQP2/P9/3P2)技术手册

    1. 产品简介


    轻触开关(EVQP2/P9/3P2)是一种表面贴装轻触开关,广泛应用于汽车无钥匙进入系统和车载音频设备中。该系列产品具有高度的可焊性和长寿命操作等特点,能够满足各种电子设备的需求。

    2. 技术参数


    - 尺寸与高度:外部尺寸为4.7 mm × 3.5 mm,高度为2.5 mm(短推模式)至3.5 mm(中推模式)。
    - 操作力:根据不同型号,操作力范围从1.0 N到5.0 N。
    - 推旅行程:短推行程为2.1 mm ± 0.20 mm,中推行程为2.5 mm ± 0.20 mm。
    - 额定电气参数:电流最大20 mA,电压范围为2 Vdc至15 Vdc(电阻负载)。
    - 接触电阻:最大100 mΩ。
    - 绝缘电阻:最小100 MΩ。
    - 介电强度:250 Vac(1分钟)。
    - 机械寿命:操作次数可达100万次以上。
    - 工作温度范围:-40°C 至 +85°C。

    3. 产品特点和优势


    - 高操作力和长寿命:该开关具备较高的操作力和出色的耐用性,确保了长期稳定的操作性能。
    - 高可焊性:带有J形引脚,便于焊接,提高了装配效率。
    - 多种操作力选择:提供多种操作力选项,以适应不同的应用场景需求。
    - 优异的电气特性:出色的接触电阻和绝缘电阻确保了良好的电气性能。

    4. 应用案例和使用建议


    - 汽车无钥匙进入系统:适用于高端车型的无钥匙进入系统,提高了系统的可靠性和用户体验。
    - 车载音频设备:可以集成到车载音频系统中,提高操作的便利性和舒适性。
    - 使用建议:为了确保最佳性能,在安装过程中应注意保持开关周围清洁,避免灰尘和污垢影响操作性能。

    5. 兼容性和支持


    - 兼容性:该轻触开关与标准的SMT设备完全兼容,易于集成到现有的电子系统中。
    - 支持和维护:制造商提供全面的技术支持和售后服务,确保客户在使用过程中能够获得及时的帮助。

    6. 常见问题与解决方案


    - 问题1:开关无法正常操作。
    - 解决方案:检查操作力是否在规定的范围内,确保安装正确。
    - 问题2:接触电阻异常。
    - 解决方案:确认焊接质量,检查是否有氧化或污染现象。

    7. 总结和推荐


    综上所述,轻触开关(EVQP2/P9/3P2)凭借其高操作力、长寿命、优异的电气特性和广泛的适用性,在汽车和消费电子产品中表现出色。其多样的操作力选择使其能够灵活应对不同的应用需求。我们强烈推荐使用这款产品,特别是对于需要高可靠性和长使用寿命的应用场合。

EVQP2R02W参数

参数
执行器高度 2.5mm
执行器行程 250μm
机械寿命 1000000Cycles
操作力 1.6N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 20mA
电压额定值 15V(DC)
长*宽*高 4.7mm*3.5mm*2.5mm
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

EVQP2R02W厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EVQP2R02W数据手册

厂牌 PDF简要描述 下载
PANASONIC 轻触开关 PANASONIC EVQP2R02W EVQP2R02W数据手册

EVQP2R02W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 0.7714 ¥ 5.1697
750+ $ 0.5661 ¥ 4.6543
1000+ $ 0.5417 ¥ 4.4535
3000+ $ 0.4695 ¥ 3.8603
4000+ $ 0.4218 ¥ 3.4679
12000+ $ 0.3619 ¥ 2.9751
库存: 3878
起订量: 82 增量: 0
交货地:
最小起订量为:5
合计: ¥ 25.84
