EVQPF008K

产品分类: 轻触开关
厂牌: PANASONIC
产品描述: 15V(DC) Off-Mom SPST-NO 1N 100000Cycles 20mA 250μm 通孔安装 7.5mm*7.1mm*7.1mm
供应商型号: 2079510
供应商: 海外现货
标准整包数: 10

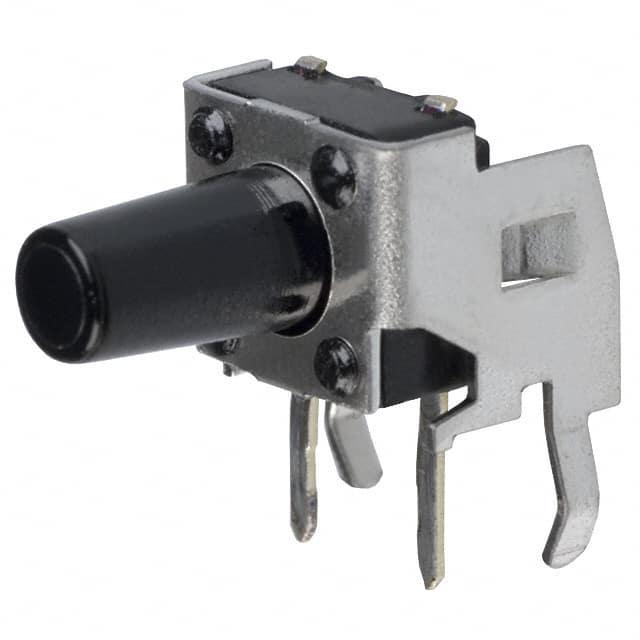

PANASONIC 轻触开关 EVQPF008K

EVQPF008K概述

    光触轻触开关(EVQPF)技术手册

    产品简介


    光触轻触开关(EVQPF)是一款用于操作其他电子设备的开关。它具有侧动式结构,适合应用于多种电子产品中。这类轻触开关因其灵敏度高、反应迅速而被广泛采用。

    技术参数


    1. 电路设计:瞬时动作/推入式,SPST(单刀单掷)
    2. 电气规格:
    - 额定电流:10 μA 至 20 mA
    - 额定电压:2 Vdc 至 15 Vdc(电阻负载)
    - 接触电阻:最大50 mΩ
    - 绝缘电阻:最小50 MΩ(100 Vdc)
    - 耐压:250 Vac持续1分钟
    - 反弹时间:最大3ms(开)/最大8ms(关)
    3. 机械规格:
    - 操作力:1.0 N ± 0.4 N,1.3 N ± 0.4 N,1.6 N ± 0.5 N,2.6 N ± 0.6 N
    - 行程:0.25 mm ± 0.10 mm
    - 使用寿命:最少10万次(某些型号可达100万次)
    4. 温度范围:
    - 工作温度:-20°C至+70°C
    - 储存温度:-40°C至+85°C(散装)

    产品特点和优势


    1. 丰富的产品类型:包含水平型、焊接终端等不同类型。
    2. 自动化焊接:集成的终端和主体模具设计防止助焊剂溢出。
    3. 易于装配:可直接安装在印刷电路板上,简化组装过程。

    应用案例和使用建议


    - 推荐应用:适用于各种电子设备的操作开关。
    - 使用建议:根据不同的应用场合选择合适的操作力和颜色。例如,在用户频繁接触的设备中可以选择颜色鲜艳且操作力较低的型号以提高用户体验。

    兼容性和支持


    - 该产品可以兼容大多数标准印刷电路板(PCB),并且提供多种数量包装,方便大批量生产。
    - 厂商提供全面的技术支持和售后服务,确保客户在使用过程中遇到问题能够及时得到解决。

    常见问题与解决方案


    - 问题:操作力不稳定?
    - 解决办法:请确认是否正确安装并按照推荐的安装说明进行操作。
    - 问题:出现弹跳现象?
    - 解决办法:检查是否符合规定的电压和电流范围,确保使用正确的电气特性。

    总结和推荐


    总体而言,光触轻触开关(EVQPF)凭借其多样的产品类型、优秀的性能和广泛的适用性,在众多应用场合中表现出色。特别是其丰富的配置选项和较高的耐用性使其在市场上具备较强的竞争力。综上所述,这款开关非常值得推荐给需要高质量轻触开关的应用领域。

EVQPF008K参数

参数
电流额定值 20mA
电压额定值 15V(DC)
执行器高度 -
执行器行程 250μm
机械寿命 100000Cycles
操作力 1N
开关功能 Off-Mom
开关配置 SPST-NO
长*宽*高 7.5mm*7.1mm*7.1mm
安装方式 通孔安装
零件状态 停产
包装方式 散装

EVQPF008K厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EVQPF008K数据手册

厂牌 PDF简要描述 下载
PANASONIC 轻触开关 PANASONIC EVQPF008K EVQPF008K数据手册

EVQPF008K封装设计

查看详情并下载
Symbol
Footprint
3D Model
