首页  >  产品百科  >  EVQPUB02K

EVQPUB02K

产品分类: 轻触开关
厂牌: PANASONIC
产品描述: 12V(DC) Off-Mom SPST-NO 2.2N 100000Cycles 50mA 300μm 贴片安装 5.5mm*3.5mm*1.65mm
供应商型号: EVQPUB02K
供应商: 云汉优选
标准整包数: 4000

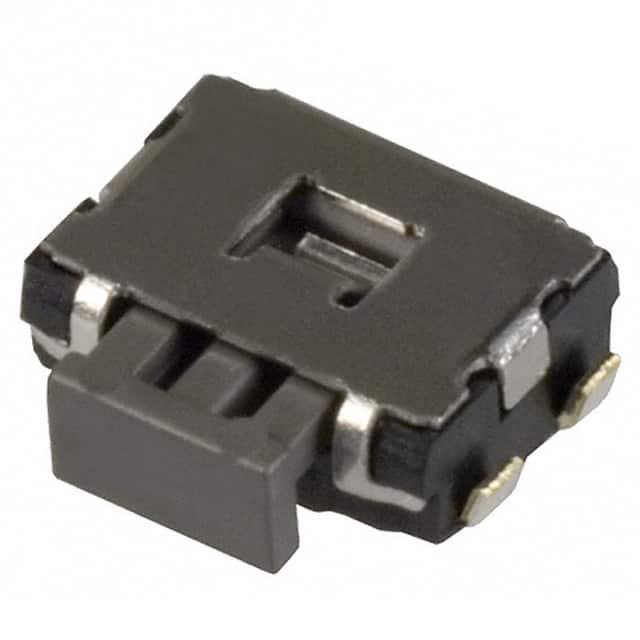

PANASONIC 轻触开关 EVQPUB02K

EVQPUB02K概述

    Light Touch Switches/EVQPU 技术手册概览

    产品简介


    Light Touch Switches/EVQPU 是一种小型侧操作表面贴装轻触开关,广泛应用于汽车导航系统和汽车音响等领域。该系列产品提供多种配置选项,适用于不同需求的应用场景。

    技术参数


    - 类型: 按钮式/推动型单极单掷(SPST)
    - 电气额定值:
    - 电流:10 μA 至 50 mA
    - 电压:2 Vdc 至 12 Vdc(电阻负载)
    - 接触电阻: 最大 500 mΩ
    - 绝缘电阻: 最小 100 MΩ(100 Vdc)
    - 耐压能力: 250 Vac,持续 1 分钟
    - 接触回跳时间: 最大 10 ms(开/关)
    - 机械参数:
    - 操作力: 1.6 N 至 2.2 N
    - 行程: 0.3 mm ± 0.1 mm
    - 推动强度: 30 N(持续 1 分钟)
    - 工作寿命: 最低 100,000 次循环
    - 工作温度范围: -20°C 至 +70°C
    - 存储温度范围:
    - 裸包装: -40°C 至 +85°C
    - 带包装: -20°C 至 +60°C

    产品特点和优势


    - 紧凑尺寸: 外部尺寸为 4.7 mm × 3.5 mm,高度 1.65 mm,非常适合空间受限的应用。
    - 多样的终端类型: 支持直插式和J型弯脚两种终端类型,便于灵活安装。
    - 高可靠性: 具有出色的机械稳定性和耐用性,能够承受多次操作而不影响性能。
    - 广泛应用: 广泛应用于汽车导航系统和汽车音响等设备中,满足高要求的工业标准。

    应用案例和使用建议


    - 汽车导航系统: 在这类应用中,开关需要长时间稳定工作,且需要具有良好的抗震动和冲击性能。建议选择操作力适中的型号,如 EVQPUJ02K 或 EVQPUL02K,以确保长期可靠的工作。
    - 汽车音响: 开关需要承受高频次操作,因此建议选择操作寿命长的型号,如 EVQPUJ02K 和 EVQPUA02K,这些型号具有 100,000 次以上的操作寿命,可保证系统的稳定运行。

    兼容性和支持


    - 兼容性: EVQPU 系列产品与市面上主流的 PCB 板材和其他电子元器件兼容,易于集成到现有的设计中。
    - 支持服务: 厂商提供详细的安装指南和技术支持,用户可以在购买前联系厂家获取最新的技术规格和安装说明。

    常见问题与解决方案


    - 问题: 开关频繁发生接触不良的情况。
    - 解决方案: 检查安装是否正确,确保 PCB 板和开关的焊接质量良好,必要时可以重新焊接或更换新的开关。
    - 问题: 开关操作力不一致。
    - 解决方案: 重新校准操作力设置,或者检查是否有机械损伤,如有需要,更换新的开关组件。

    总结和推荐


    Light Touch Switches/EVQPU 系列产品以其紧凑的设计、卓越的性能和广泛的适用性,在市场上具有较高的竞争力。特别适合用于汽车导航系统和汽车音响等高要求的应用场景。我们强烈推荐此系列开关,相信它能为您的设备带来更稳定的性能和更高的可靠性。

EVQPUB02K参数

参数
开关配置 SPST-NO
电流额定值 50mA
电压额定值 12V(DC)
执行器高度 -
执行器行程 300μm
机械寿命 100000Cycles
操作力 2.2N
开关功能 Off-Mom
长*宽*高 5.5mm*3.5mm*1.65mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

EVQPUB02K厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EVQPUB02K数据手册

厂牌 PDF简要描述 下载
PANASONIC 轻触开关 PANASONIC EVQPUB02K EVQPUB02K数据手册

EVQPUB02K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 1.2129
40000+ ¥ 1.1765
库存: 8000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 4851.6
