EVQP2H02B

产品分类: 轻触开关
厂牌: PANASONIC
产品描述: Panasonic 轻触开关, 表面贴装接端, 单刀单掷
供应商型号: 2079554
供应商: 海外现货
标准整包数: 10

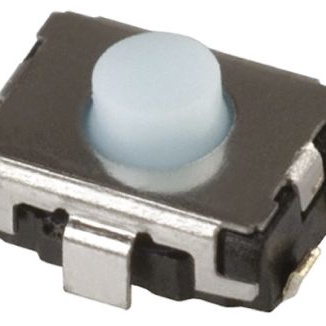

PANASONIC 轻触开关 EVQP2H02B

EVQP2H02B概述

    Light Touch Switches (EVQP2/P9/3P2) 技术手册概述

    1. 产品简介


    Light Touch开关是一种轻触式开关,适用于多种便携式电子设备和汽车应用。这类开关具有小尺寸(4.7mm x 3.5mm)、高可靠性和多种操作力选择的特点。它广泛应用于手机、数码相机、摄像机、便携音频播放器以及无钥匙进入系统等。

    2. 技术参数


    - 外形尺寸:4.7mm × 3.5mm
    - 高度:2.5mm(中间推旅行),2.1mm(短推旅行)
    - 操作力:2.5N, 3.5N, 5.0N(中间推),1.0N, 1.6N, 2.4N, 3.5N, 4.0N, 5.0N(短推)
    - 电气特性:
    - 额定电流:20mA,额定电压:15V DC(电阻负载)
    - 接触电阻:最大100mΩ
    - 绝缘电阻:最小100MΩ(100V DC下)
    - 耐压:250V AC(1分钟)
    - 最大回弹时间:10ms
    - 机械性能:
    - 中间推寿命:2.5N, 1,000,000次;3.5N, 500,000次;5.0N, 200,000次
    - 短推寿命:1.0N, 1,000,000次;1.6N, 1,000,000次;2.4N, 500,000次;3.5N, 200,000次;4.0N, 200,000次;5.0N, 200,000次
    - 操作温度范围:-40°C 至 +85°C
    - 储存温度范围:-40°C 至 +85°C(散装);-20°C 至 +60°C(带包装)

    3. 产品特点和优势


    - 小尺寸:轻触开关体积小巧,适合空间受限的应用场合。
    - 高操作力:不同操作力选项,适应各种不同的应用需求。
    - 长使用寿命:设计寿命可达百万次,适用于频繁操作的应用场景。
    - 高安装性:J型弯曲端子便于装配,提高生产效率。

    4. 应用案例和使用建议


    - 应用案例:
    - 手机和平板电脑的操作开关
    - 数码相机和摄像机的快门按钮
    - 汽车音响设备中的按键
    - 使用建议:
    - 在焊接过程中要控制好时间和温度,以确保开关可靠安装。
    - 为防静电保护,建议将开关上的接地引脚与PCB板上的地线连接起来。

    5. 兼容性和支持


    - 兼容性:该产品采用标准封装,可轻松集成到现有电路板设计中。
    - 技术支持:用户可以从制造商获取详细的安装指南和技术支持,确保产品正确使用和维护。

    6. 常见问题与解决方案


    - 问题:开关操作不灵敏
    - 解决方法:检查是否正确焊接并确认焊点质量。
    - 问题:开关接触不良
    - 解决方法:确认是否有异物阻碍接点,必要时清洁开关表面。
    - 问题:使用寿命不足
    - 解决方法:检查操作力是否超过规格,或更换更耐用的操作力版本。

    7. 总结和推荐


    这款Light Touch开关凭借其高可靠性、多样化的操作力选项和小尺寸设计,成为便携式电子设备和汽车应用的理想选择。它不仅适合需要高频操作的应用场合,还能够满足对空间限制较为严格的设计要求。综上所述,强烈推荐在上述应用场景中使用这款开关。

EVQP2H02B参数

参数
执行器高度 2.5mm
执行器行程 700μm
机械寿命 1000000Cycles
操作力 2.5N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 20mA
电压额定值 15V(DC)
长*宽*高 4.7mm*3.5mm*2.5mm
通用封装 SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
