EVQPF206K

产品分类: 轻触开关
厂牌: PANASONIC
产品描述: Off-Mom SPST-NO 1.6N 100000Cycles 250μm 通孔安装 7.5mm*7.1mm*7.4mm
供应商型号:
供应商:
标准整包数: 0

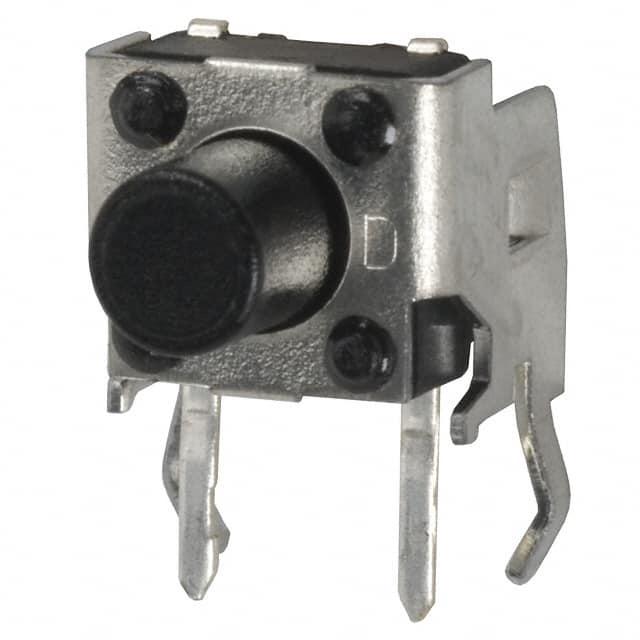

PANASONIC 轻触开关 EVQPF206K

EVQPF206K概述

    轻触开关(EVQPF)技术手册

    产品简介


    轻触开关(EVQPF)是一种广泛应用于各类电子设备中的控制元件。它们主要用于其他电子设备的操作开关。这类开关以其出色的耐用性和可靠性著称,广泛应用于消费电子产品、工业控制设备及办公自动化等领域。

    技术参数


    - 电气规格:
    - 电路图类型:单极双掷(SPST)
    - 电流容量:10μA 至 20mA,电压范围:2Vdc 至 15Vdc(电阻负载)
    - 接触电阻:≤50mΩ
    - 绝缘电阻:≥50MΩ(在100Vdc下)
    - 耐压:250Vac,持续1分钟
    - 触发时间:开状态:≤3ms;关状态:≤8ms
    - 机械规格:
    - 操作力:1.0N ±0.4N、1.3N ±0.4N、1.6N ±0.5N 和 2.6N ±0.6N
    - 行程:0.25mm ±0.10mm
    - 使用寿命:最低100,000次操作循环,特殊情况下可达到1,000,000次
    - 工作环境:
    - 工作温度:-20°C至+70°C
    - 储存温度:-40°C至+85°C
    - 包装信息:
    - 单位包装数量:500个(顶部推动式),多单位包装数量:10,000个(顶部推动式)

    产品特点和优势


    - 丰富的型号选择:提供水平安装型、插件端子等多种类型,满足不同的安装需求。
    - 易于自动焊接:终端与主体一体成型设计,有效防止助焊剂溢出,提高生产效率。

    应用案例和使用建议


    - 应用案例:适用于各种需要触发功能的小型电子设备,如遥控器、计算器、微波炉等。
    - 使用建议:在组装过程中,确保正确选择适合的操作力型号以保证最佳效果。定期检查并清洁开关以保持良好的性能。

    兼容性和支持


    - 该产品与其他标准电子元件具有良好的兼容性,可根据具体应用需求进行搭配使用。
    - 厂商提供了详尽的技术支持和售后服务,包括产品定制和技术咨询等服务。

    常见问题与解决方案


    - 问题一:接触不良。解决方法:检查接线是否松动或损坏,必要时重新焊接或更换连接线。
    - 问题二:操作力不一致。解决方法:确认所选型号是否符合实际需求,若非特殊要求,建议选择标准型号。

    总结和推荐


    综上所述,轻触开关(EVQPF)凭借其稳定的操作力、可靠的使用寿命和多样化的型号选择,在众多应用场景中表现出色。无论是对于小型电子设备还是工业控制系统,都是理想的选择。强烈推荐在类似项目中使用该产品。

EVQPF206K参数

参数
执行器高度 -
执行器行程 250μm
机械寿命 100000Cycles
操作力 1.6N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 -
电压额定值 -
长*宽*高 7.5mm*7.1mm*7.4mm
安装方式 通孔安装
零件状态 停产
包装方式 散装

EVQPF206K厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EVQPF206K数据手册

厂牌 PDF简要描述 下载
PANASONIC 轻触开关 PANASONIC EVQPF206K EVQPF206K数据手册

EVQPF206K封装设计

查看详情并下载
Symbol
Footprint
3D Model
