EVQP2K02Q

产品分类: 轻触开关
厂牌: PANASONIC
产品描述: Panasonic 轻触开关, 表面贴装接端, 尺寸 4.7 x 3.5mm, 单刀单掷
供应商型号: UA-EVQP2K02Q
供应商: 海外现货
标准整包数: 4000

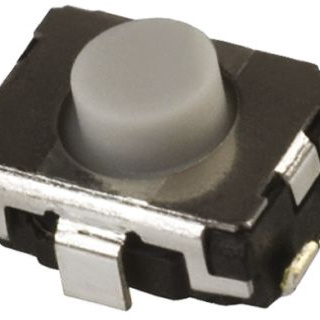

PANASONIC 轻触开关 EVQP2K02Q

EVQP2K02Q概述

    Panasonic EVQP2/P9/3P2 Light Touch Switches

    产品简介


    Panasonic EVQP2/P9/3P2 系列轻触开关(Light Touch Switches)是一款设计精良的表面贴装(SMD)开关,适用于多种便携式电子设备及汽车领域。其紧凑的设计、可靠的机械结构以及出色的电气性能使其成为广泛应用的理想选择。

    技术参数


    - 外形尺寸:4.7 mm × 3.5 mm
    - 高度:中行程(Middle Push Travel)2.5 mm;短行程(Short Push Travel)2.1 mm
    - 工作力:2.5 N, 3.5 N, 5.0 N;1.0 N, 1.6 N, 2.4 N, 3.5 N, 4.0 N, 5.0 N
    - 操作寿命:中行程开关中2.5 N开关寿命至少为1,000,000次循环,1.0 N开关寿命至少为1,000,000次循环
    - 电气特性:
    - 额定电流:10 μA至20 mA
    - 额定电压:2 V DC至15 V DC(电阻负载)
    - 接触电阻:最大100 mΩ
    - 绝缘电阻:最小100 MΩ(100 V DC)
    - 绝缘耐压:250 V AC(1分钟)
    - 最大接触抖动时间:10 ms
    - 工作温度范围:–40 °C 至 +85 °C
    - 存储温度范围:–40 °C 至 +85 °C(批量包装);–20 °C 至 +60 °C(带包装)

    产品特点和优势


    - 高操作力和长寿命:该系列开关提供了多种操作力选项,以满足不同应用场景的需求,同时具备出色的使用寿命。
    - 高可焊性:采用J型引脚(4引脚),便于安装。
    - 广泛的适用性:适合应用于便携式电子设备、汽车无钥匙进入系统、车载音响设备等。

    应用案例和使用建议


    - 应用案例:
    - 移动电话
    - 数码相机
    - 摄像机
    - 便携式音频播放器
    - 汽车无钥匙进入系统
    - 车载音响设备
    - 使用建议:
    - 在安装过程中,请确保焊接时间和温度符合推荐条件。
    - 安装前,建议测试产品与PCB接地端的连接以确保静电防护能力。
    - 在设计电路时,可以考虑加入保护电路和冗余电路以提高系统的可靠性。

    兼容性和支持


    - 兼容性:这款轻触开关采用标准的SMD封装,易于与其他电子元器件和设备集成。
    - 支持:厂商提供详尽的技术资料和安装指南,并在出现问题时提供技术支持和服务。

    常见问题与解决方案


    - 问题1:开关寿命短
    - 解决方案:确认操作力设置正确,避免过高的操作力导致寿命缩短。
    - 问题2:安装后接触不良
    - 解决方案:检查焊接质量和焊接温度,确保焊接质量符合要求。
    - 问题3:接触电阻高
    - 解决方案:确认接点清洁且无氧化层,必要时重新焊接。

    总结和推荐


    Panasonic EVQP2/P9/3P2 系列轻触开关凭借其出色的电气性能、长寿命以及广泛的适用性,是一款值得推荐的产品。它不仅适用于便携式电子产品,还特别适合汽车领域的应用。在选购时,请务必参考最新的技术规范,并根据具体应用场景进行合理选型。

EVQP2K02Q参数

参数
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 20mA
电压额定值 15V(DC)
执行器高度 2.5mm
执行器行程 700μm
机械寿命 500000Cycles
操作力 3.5N
长*宽*高 4.7mm*3.5mm*2.5mm
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

EVQP2K02Q厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EVQP2K02Q数据手册

厂牌 PDF简要描述 下载
PANASONIC 轻触开关 PANASONIC EVQP2K02Q EVQP2K02Q数据手册

EVQP2K02Q封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.245 ¥ 2.0531
库存: 8000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 8212.4
