EVPAAQ02W

产品分类: 轻触开关
厂牌: PANASONIC
产品描述: Panasonic 轻触开关, J 形弯曲接端, 表面, 单刀单掷
供应商型号: 2383695
供应商: 海外现货
标准整包数: 10

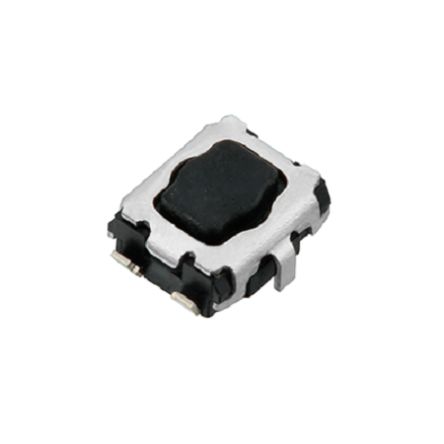

PANASONIC 轻触开关 EVPAAQ02W

EVPAAQ02W概述

    Panasonic Light Touch Switches EVPAA/2A/3A 技术手册解析

    1. 产品简介


    Panasonic Light Touch Switches EVPAA/2A/3A 是一种适用于便携式电子设备和无钥匙进入系统的操作开关。这些开关具有高操作力、可选接地终端等特点,广泛应用于手机、数码相机、遥控门禁系统等领域。

    2. 技术参数


    - 外部尺寸:3.5 mm x 2.9 mm,高度 1.7 mm
    - 操作力:最大7.0 N
    - 接触电阻:最大100 mΩ
    - 绝缘电阻:最小100 MΩ(100 V DC)
    - 耐压:250 V AC(1分钟)
    - 弹跳时间:最大10 ms(ON/OFF)
    - 操作力选项:1.0 N, 1.6 N, 2.4 N, 3.5 N, 5.0 N, 7.0 N
    - 行程:0.15 mm ± 0.1 mm
    - 操作寿命:
    - 1.0 N:1,000,000 次
    - 3.5 N:500,000 次
    - 1.6 N, 2.4 N, 3.5 N, 5.0 N:200,000 次
    - 5.0 N, 7.0 N:100,000 次
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +85°C(散装);-20°C 至 +60°C(带卷)

    3. 产品特点和优势


    - 高操作力:最大7.0 N的操作力提供了更高的稳定性和可靠性。
    - 可选接地终端:提高了产品的安全性和稳定性。
    - 长寿命:不同操作力选项对应不同的操作寿命,满足不同应用需求。
    - 紧凑设计:3.5 mm x 2.9 mm的小尺寸使其适用于各种便携式设备。

    4. 应用案例和使用建议


    - 便携式电子设备:如手机、数码相机等,这些设备需要小型化且耐用的操作开关。
    - 无钥匙进入系统:这种开关可以用于汽车等交通工具的无钥匙进入系统中。
    - 使用建议:在选择具体型号时,根据所需的操作力和预期使用寿命来决定。例如,对于频繁使用的设备,建议选择操作寿命较长的型号。

    5. 兼容性和支持


    - 兼容性:这些开关适用于标准的表面贴装工艺,可以轻松集成到现有的电路板设计中。
    - 支持:Panasonic提供详细的安装指南和技术支持,确保用户能够顺利使用这些开关。

    6. 常见问题与解决方案


    - 问题1:开关在使用过程中出现接触不良。
    - 解决方案:检查电路板上的焊点是否牢固,确保接地终端正确连接。
    - 问题2:开关操作寿命不足。
    - 解决方案:选择更高操作力和更长操作寿命的型号,以适应更苛刻的应用环境。
    - 问题3:开关在高温环境下表现不佳。
    - 解决方案:确保开关在规定的温度范围内使用,并考虑增加散热措施。

    7. 总结和推荐


    Panasonic Light Touch Switches EVPAA/2A/3A 在便携式电子设备和无钥匙进入系统中表现出色。它们具备高操作力、长寿命和紧凑的设计,非常适合这些应用场景。我们强烈推荐这些开关给那些需要可靠、耐用操作开关的用户。通过遵循上述使用建议和注意事项,用户可以最大限度地发挥这些开关的优势。

EVPAAQ02W参数

参数
操作力 3.5N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 -
电压额定值 -
执行器高度 1.7mm
执行器行程 150μm
机械寿命 500000Cycles
长*宽*高 3.5mm*2.9mm*1.7mm
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

EVPAAQ02W厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EVPAAQ02W数据手册

厂牌 PDF简要描述 下载
PANASONIC 轻触开关 PANASONIC EVPAAQ02W EVPAAQ02W数据手册

EVPAAQ02W封装设计

查看详情并下载
Symbol
Footprint
3D Model
