EVQP8203M

产品分类: 轻触开关
厂牌: PANASONIC
产品描述: 15V(DC) Off-Mom SPST-NO 1.6N 1000000Cycles 20mA 250μm 贴片安装,边缘安装,黏合安装 6.2mm*2.55mm*3.5mm
供应商型号:
供应商:
标准整包数: 0

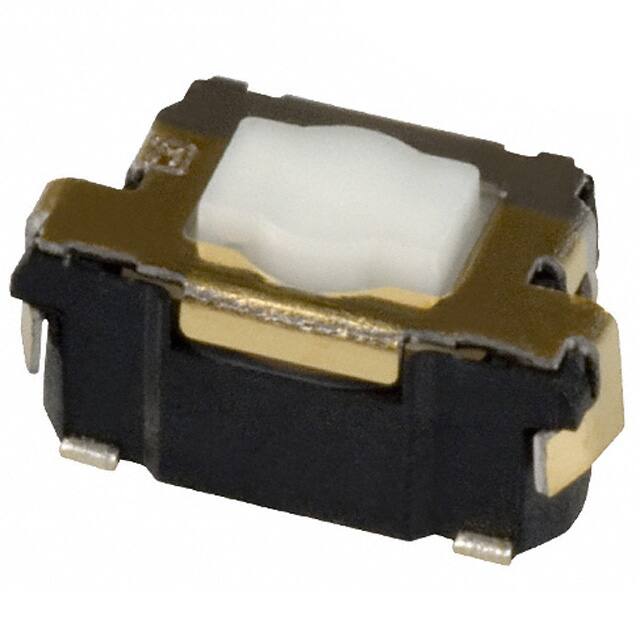

PANASONIC 轻触开关 EVQP8203M

EVQP8203M概述

    # 光触式开关(EVQP4/P8)技术手册

    产品简介


    光触式开关(Light Touch Switches)是广泛应用于便携式电子设备中的重要组件。型号为EVQP4/P8的光触式开关属于轻触式开关,具有出色的耐用性和可靠性,适用于移动电话、数码相机、摄像机、便携音频播放器以及无钥匙进入系统(汽车电子)等领域。

    技术参数


    - 外形尺寸:6.2 mm x 2.55 mm(不包括按压板),高度为3.5 mm(PCB厚度低至1.35 mm)
    - 操作方式:侧向操作,中间行程(0.7 mm),高操作力(5.0 N)
    - 焊接强度:安装于PCB边缘时,在操作方向上具有改进的焊接强度
    - 电气特性:
    - 额定电流:10 μA
    - 额定电压:2 Vdc 至 20 mA 15 Vdc(电阻负载)
    - 接触电阻:≤ 100 mΩ
    - 绝缘电阻:≥ 100 MΩ(100 Vdc下)
    - 耐电压:250 Vac(1分钟)
    - 最大反弹时间:10 ms(ON, OFF)
    - 机械特性:
    - 操作力:2.5 N、3.5 N、5.0 N;1.0 N、1.6 N、2.4 N、3.5 N
    - 行程:0.70 mm ± 0.2 mm;0.25 mm 至 0.15 mm
    - 按压强度:50 N(1分钟)
    - 使用寿命:2.5 N:100万次;3.5 N:50万次;5.0 N:20万次;1.0 N、1.6 N:100万次;2.4 N:50万次;3.5 N:20万次
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +85°C(散装),-20°C 至 +60°C(带包装)

    产品特点和优势


    EVQP4/P8光触式开关具有以下显著特点:
    - 高耐用性:经过严格的机械测试,确保长寿命的操作稳定性。
    - 卓越的抗干扰能力:采用中行程设计,具备高操作力,有效减少误触。
    - 优越的焊接性能:安装在PCB边缘时,焊接强度显著提升。
    - 宽广的工作温度范围:适用于极端环境条件下的应用。
    这些特点使得EVQP4/P8成为便携式电子产品市场的理想选择,特别是在空间有限且对耐用性和可靠性要求较高的应用场合。

    应用案例和使用建议


    应用案例
    - 移动电话:用于电源开关、音量调节等功能。
    - 数字相机:用于快门控制、模式切换等。
    - 汽车电子系统:用于无钥匙进入系统的按钮操作。
    使用建议
    - 在安装时注意保持开关与PCB边缘良好的焊接连接,以提高整体可靠性。
    - 考虑到产品的高操作力,建议在使用时避免过大的外力作用,以免影响使用寿命。

    兼容性和支持


    EVQP4/P8光触式开关提供多种颜色和操作力选项,能够与不同类型的PCB和封装系统兼容。制造商提供了全面的技术支持和维护服务,以确保客户在使用过程中能够得到及时有效的帮助。

    常见问题与解决方案


    常见问题及解决方案
    - 问题:开关在某些情况下出现误触现象。
    - 解决方案:确认安装是否正确,检查是否存在外部振动源,并适当调整操作力设置。
    - 问题:焊接后发现焊点不稳定。
    - 解决方案:检查焊接条件是否符合规范,必要时重新焊接或更换开关。

    总结和推荐


    综上所述,EVQP4/P8光触式开关以其高可靠性、长寿命和广泛应用范围,成为电子制造领域的优秀选择。它不仅满足便携式电子设备的需求,还适合汽车电子等工业应用。对于寻求高性能、可靠性的设计师和工程师来说,EVQP4/P8是一个值得考虑的产品。
    推荐使用:强烈推荐在各种便携式电子设备中使用EVQP4/P8光触式开关,尤其是在需要高耐用性和可靠性的应用场景中。

EVQP8203M参数

参数
开关配置 SPST-NO
电流额定值 20mA
电压额定值 15V(DC)
执行器高度 -
执行器行程 250μm
机械寿命 1000000Cycles
操作力 1.6N
开关功能 Off-Mom
长*宽*高 6.2mm*2.55mm*3.5mm
安装方式 贴片安装,边缘安装,黏合安装
零件状态 停产
包装方式 卷带包装

EVQP8203M厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EVQP8203M数据手册

厂牌 PDF简要描述 下载
PANASONIC 轻触开关 PANASONIC EVQP8203M EVQP8203M数据手册

EVQP8203M封装设计

查看详情并下载
Symbol
Footprint
3D Model
