EXC-14CT900U

产品分类: 共模滤波器
厂牌: PANASONIC
产品描述: 5V 100mA 2 90Ω@ 100MHz 3.3Ω 0302 贴片安装 850μm*650μm*500μm
供应商型号: J-PANA-0450374
供应商: Chip1stop
标准整包数: 1

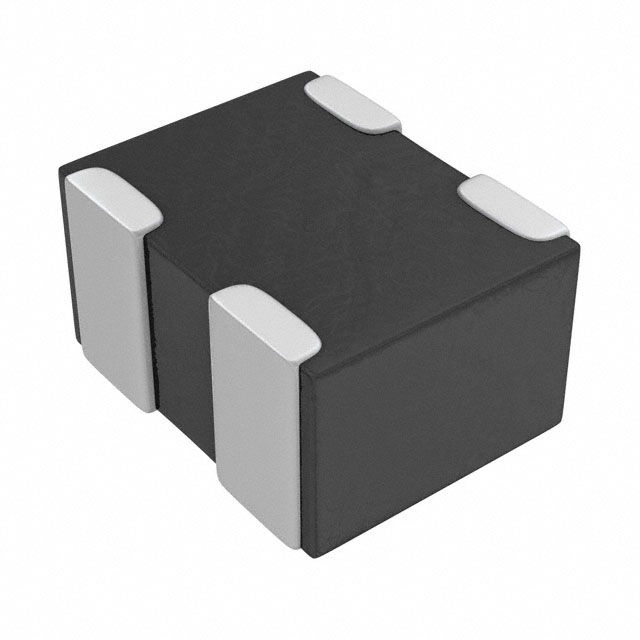

PANASONIC 共模滤波器 EXC-14CT900U

EXC-14CT900U概述

    高质量文章:高通量小型共模噪声滤波器技术手册

    1. 产品简介


    本产品为小型共模噪声滤波器,型号为EXC14CT。适用于智能手机、平板电脑、数码相机等便携式设备。产品通过抑制谐波信号成分和蜂窝频率的噪声来提高设备的数据传输速率,支持高速差分数据线如MIPI、USB和LVDS的噪声抑制。

    2. 技术参数


    - 尺寸:0.85 mm × 0.65 mm × 0.45 mm (长 × 宽 × 高)
    - 引脚数:4个引脚
    - 额定阻抗(100 MHz):50Ω±25%(型号EXC14CT500U),90Ω±20%(型号EXC14CT900U)
    - 最大额定电流:100 mA DC
    - 直流电阻:最大2.3Ω±30%(EXC14CT500U),最大3.3Ω±30%(EXC14CT900U)
    - 工作温度范围:-40°C至+85°C

    3. 产品特点和优势


    - 体积小、薄型设计:尺寸仅为0.85 mm × 0.65 mm × 0.45 mm,适合紧凑空间设计。
    - 高共模衰减率:能有效抑制高频率噪声信号。
    - 高截止频率:支持USB和HDMI等高速信号传输。
    - 强固多层结构:具备优秀的回流焊接抵抗性和高安装可靠性。
    - 无铅无卤:符合RoHS标准,环保安全。

    4. 应用案例和使用建议


    - 智能手机和平板电脑:抑制高频噪声,提高数据传输质量。
    - 数字信号摄像机:保护传感器不受高频干扰影响。
    - 建议:在安装时确保环境干燥清洁,避免机械损伤,避免长时间暴露于高温和腐蚀性气体环境中。

    5. 兼容性和支持


    - 兼容性:本产品可与多种通信接口兼容,如USB、MIPI等。
    - 支持:制造商提供详细的封装方法、焊锡条件及安全注意事项资料,请参考相关数据文件。

    6. 常见问题与解决方案


    - 问题1:产品安装后出现接触不良。
    - 解决方案:确保引脚正确对齐并进行适当焊接。
    - 问题2:产品在高温环境下性能下降。
    - 解决方案:请确保使用合适的热管理措施,以保持产品在正常工作温度范围内。

    7. 总结和推荐


    EXC14CT系列共模噪声滤波器凭借其紧凑的体积、出色的噪声抑制能力以及高可靠性,在智能手机、平板电脑等领域有着广泛的应用前景。我们强烈推荐这些产品用于需要高精度数据传输的应用场合。不过,在使用前请务必详细阅读技术手册,并与供应商确认具体型号的适用性及详细规格。

EXC-14CT900U参数

参数
额定电压-AC -
额定电压-DC 5V
阻抗 90Ω@ 100MHz
电感值 -
直流电阻 3.3Ω
额定电流 100mA
线路数量 2
长*宽*高 850μm*650μm*500μm
通用封装 0302
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

EXC-14CT900U厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EXC-14CT900U数据手册

厂牌 PDF简要描述 下载
PANASONIC 共模滤波器 PANASONIC EXC-14CT900U EXC-14CT900U数据手册

EXC-14CT900U封装设计

查看详情并下载
Symbol
Footprint
3D Model
