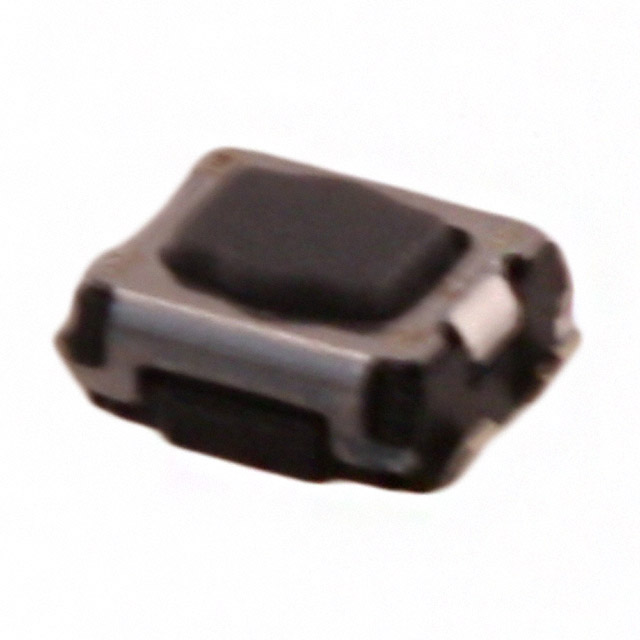

EVPAA802Q

产品分类: 轻触开关
厂牌: PANASONIC
产品描述: 12V(DC) Off-Mom SPST-NO 5N 100000Cycles 50mA 150μm 1.7mm 贴片安装,黏合安装 3.5mm*2.9mm*1.7mm
供应商型号: EVP-AA802Q
供应商: 云汉优选
标准整包数: 1
PANASONIC 轻触开关 EVPAA802Q

EVPAA802Q概述


    产品简介


    产品类型:此产品为3.5mm x 2.9mm的表面贴装型轻触开关(Tactile Switches),型号分别为EVPAA、EVP2A、EVP3A。轻触开关是电子设备中的常见组件,广泛应用于各种便携式电子设备以及无钥匙进入系统等场景。
    主要功能:轻触开关通过按压提供电信号反馈,支持高操作力,具有可选的接地终端。它适用于便携式电子设备的操作开关和无钥匙进入系统的操作开关。
    应用领域:轻触开关适用于便携式电子设备的操作开关,如移动电话、数码相机等;也适用于无钥匙进入系统等关键应用场景。

    技术参数


    - 外部尺寸:3.5 mm × 2.9 mm,高度1.7 mm
    - 操作力范围:最大操作力可达7.0 N
    - 电气参数:
    - 电流:10 µA至20 mA
    - 电压:2 V DC至15 V DC(适用于电阻负载)
    - 接触电阻:最大值为100 mΩ
    - 绝缘电阻:最小值为100 MΩ(100 V DC)
    - 耐压:250 V AC持续1分钟
    - 弹跳时间:ON、OFF状态最大10 ms
    - 机械操作力:1.0 N、1.6 N、2.4 N、3.5 N、5.0 N、7.0 N
    - 行程:0.15±0.1 mm
    - 使用寿命:
    - 1.0 N时:至少1,000,000次
    - 3.5 N时:至少500,000次
    - 1.6 N、2.4 N、3.5 N、5.0 N时:至少200,000次
    - 5.0 N、7.0 N时:至少100,000次
    - 操作温度范围:-40℃ 至 +85℃
    - 存储温度范围:
    - 批量存储:-40℃ 至 +85℃
    - 缠绕存储:-20℃ 至 +60℃
    - 包装数量:每包装5,000个,每箱25,000个
    - 注意事项:不可清洗

    产品特点和优势


    独特功能:
    - 高度集成化设计,占用空间小
    - 支持高操作力,适用于需要较高机械强度的应用场景
    - 可选接地终端,提升安全性和电气隔离性
    优势:
    - 小巧紧凑的设计使其成为便携式电子设备的理想选择
    - 良好的机械寿命保证了长期稳定可靠的操作
    - 高电气特性确保在多种环境下都能保持良好的电气性能

    应用案例和使用建议


    应用案例:
    - 移动电话、数码相机等便携式电子设备的操作开关
    - 无钥匙进入系统的操作开关
    使用建议:
    - 在设计PCB布局时,请确保遵循手册中推荐的焊盘图案和通孔设计,以避免短路故障和焊接不良
    - 严格按照推荐的焊接条件进行回流焊,以确保产品的可靠安装
    - 操作力的选择应根据实际应用场景的需求来确定,不同的操作力会带来不同的使用寿命

    兼容性和支持


    兼容性:
    - 轻触开关具有高通用性,能与不同制造商的其他电子元件配合使用
    - 建议参考配套资料确保最佳兼容性
    支持:
    - Panasonic Industry提供了详尽的技术文档和支持服务,确保客户在使用过程中获得必要的技术支持

    常见问题与解决方案


    - Q1:如何防止焊接过程中的短路故障?
    - A1:在设计焊盘图案时应确保不提供焊点,并在必要时对设计进行防护处理,完全保护金属部分以避免短路故障。
    - Q2:如何保证轻触开关的稳定操作力?
    - A2:根据具体应用需求选择合适的操作力,确保开关在规定范围内正常使用。

    总结和推荐


    综上所述,Panasonic的这款3.5mm x 2.9mm SMD轻触开关具有优异的产品特性和可靠性,非常适合于便携式电子设备和无钥匙进入系统的操作开关应用。无论是从产品设计还是应用稳定性方面来看,这款轻触开关都是一个值得信赖的选择。我们强烈推荐用户在相关的应用场景中考虑使用此款产品,相信它会为您的设计带来显著的优势和提升。

EVPAA802Q参数

参数
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
电压额定值 12V(DC)
执行器高度 1.7mm
执行器行程 150μm
机械寿命 100000Cycles
操作力 5N
长*宽*高 3.5mm*2.9mm*1.7mm
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

EVPAA802Q厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EVPAA802Q数据手册

厂牌 PDF简要描述 下载
PANASONIC 轻触开关 PANASONIC EVPAA802Q EVPAA802Q数据手册

EVPAA802Q封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 1.176
200+ ¥ 1.1466
500+ ¥ 1.1172
库存: 19935
起订量: 50 增量: 5000
交货地:
最小起订量为:50
合计: ¥ 58.8
