首页  >  产品百科  >  EVQ-P0405M

EVQ-P0405M

产品分类: 轻触开关
厂牌: PANASONIC
产品描述: Panasonic 轻触开关, J 形弯曲接端, 尺寸 6 x 6.1mm, 表面, 单刀单掷
供应商型号: 667-EVQ-P0405M
供应商: Mouser
标准整包数: 1

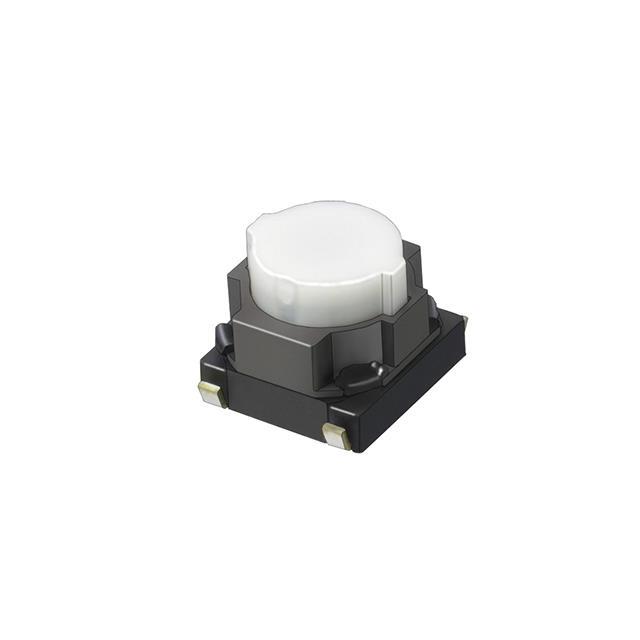

PANASONIC 轻触开关 EVQ-P0405M

EVQ-P0405M概述

    # Panasonic Light Touch Switches — EVQP0/P1/9P 技术手册解析

    产品简介


    Panasonic 的 Light Touch Switches 系列(型号:EVQP0/P1/9P)是一种高性能的小型轻触开关,适用于广泛的电子设备领域。这些开关采用拍合式/推入式设计,属于单刀单掷(SPST)结构,支持高达 50mA 的电流和 12V DC 的电压(适用于电阻负载)。该系列开关以小巧的外形(6.0mm x 6.1mm x 5.0mm 高度)和低接触电阻(≤100mΩ)著称,适合汽车电子设备、电话输入按键及电子乐器等多种应用场合。

    技术参数


    以下是 EVQP0/P1/9P 系列轻触开关的主要技术规格和参数:
    - 额定电气特性:
    - 接触电阻:最大 100mΩ
    - 绝缘电阻:最小 100MΩ(施加 100V DC)
    - 耐压测试:250V AC(持续 1 分钟)
    - 开关弹跳时间:≤10ms(开/关状态)
    - 机械特性:
    - 操作力范围:1.6N 至 3.5N(可选)
    - 按下行程:1.0mm 或 1.3mm(根据型号不同)
    - 最大操作次数:30,000 到 100,000 周期
    - 工作环境:
    - 操作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +85°C(裸包装);-20°C 至 +60°C(带卷包装)

    产品特点和优势


    1. 外部尺寸紧凑:6.0mm x 6.1mm,高度仅 5.0mm(含推板),适合空间受限的应用。
    2. 稳定的接触性能:接触电阻极低(≤100mΩ),确保长期稳定运行。
    3. 出色的焊接性:采用 J 弯脚设计,方便安装且抗疲劳。
    4. 多种操作力和行程选择:可根据具体需求定制开关的操作力(1.6N 至 3.5N)和按下行程(1.0mm 或 1.3mm)。
    5. 高可靠性:开关经受恶劣环境测试,寿命达数十万次操作,适合长时间使用。

    应用案例和使用建议


    推荐应用场景
    - 车载电子设备:用于导航按钮、空调控制面板等。
    - 消费电子设备:如手机、音乐播放器、游戏控制器等。
    - 工业设备:小型仪器仪表的操作界面。
    使用建议
    1. 匹配合适的操作力:根据具体应用场景选择合适的操作力,例如高操作力(3.5N)适用于需要耐用性的场合,而低操作力(1.6N)更适合便携式设备。
    2. 注意焊接温度曲线:在回流焊时遵循推荐条件(例如温度低于 260°C),避免损坏开关。
    3. 安装稳定性:使用标准的 PWB 土地模式设计,确保焊接牢固性。

    兼容性和支持


    - 兼容性:该系列开关可通过表面贴装工艺(SMD)与主流 PCB 板设计无缝集成。
    - 支持服务:Panasonic 提供详细的用户手册和技术文档,同时在客户出现安全问题时提供及时响应和支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 接触电阻过高 | 确保正确的焊接和安装方法,避免灰尘和氧化物。 |
    | 开关寿命短 | 检查操作频率和环境温度,确认是否超出设计极限。 |
    | 开关动作迟缓 | 校准操作力和行程设置,确保符合技术规范。 |

    总结和推荐


    产品优点
    1. 小巧的设计使其成为空间敏感型设备的理想选择。
    2. 低接触电阻和稳定的机械性能提供了极高的可靠性和寿命。
    3. 多种配置选项满足不同用户需求。
    综合评估
    EVQP0/P1/9P 系列轻触开关在工业、消费和汽车电子领域表现出色。无论是用于日常消费品还是工业设备,该产品都展现出卓越的性能和适应能力。对于需要高性能轻触开关的应用,我们强烈推荐此产品。

    最终推荐:
    是的,这款 Panasonic Light Touch Switches 是一款值得信赖的优质产品,非常适合各种对质量和可靠性要求较高的应用场景。

EVQ-P0405M参数

参数
执行器行程 1.3mm
机械寿命 100000Cycles
操作力 3.06N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
电压额定值 12V(DC)
执行器高度 -
长*宽*高 6.1mm*6mm*5mm
通用封装 SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

EVQ-P0405M厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EVQ-P0405M数据手册

厂牌 PDF简要描述 下载
PANASONIC 轻触开关 PANASONIC EVQ-P0405M EVQ-P0405M数据手册

EVQ-P0405M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.667 ¥ 5.6362
10+ $ 0.6578 ¥ 5.5584
100+ $ 0.6259 ¥ 5.2889
500+ $ 0.5918 ¥ 5.001
1000+ $ 0.5724 ¥ 4.8368
2000+ $ 0.3704 ¥ 3.1302
库存: 1944
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.63
