EVQQ2F01W

产品分类: 轻触开关
厂牌: PANASONIC
产品描述: Panasonic 轻触开关, 表面贴装接端, 尺寸 6.6 x 6mm, 单刀单掷
供应商型号: 2860933
供应商: 海外现货
标准整包数: 10

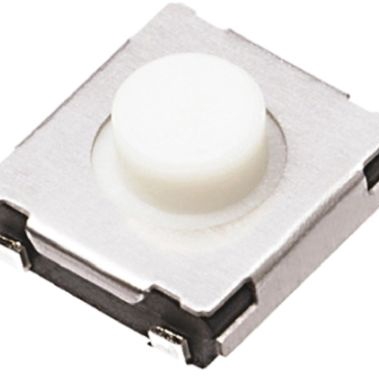

PANASONIC 轻触开关 EVQQ2F01W

EVQQ2F01W概述

    产品概述:轻触开关

    1. 产品简介


    产品类型: 轻触开关(Light Touch Switches)
    主要功能: 用于操作电子设备的开关,如PC鼠标和游戏设备
    应用领域: 电子产品、电脑配件、游戏设备等

    2. 技术参数


    - 外部尺寸: 6.5 mm × 6.0 mm,高度 1.8 mm(不包括推板)
    - 操作力范围: 0.5 N 至 3.5 N
    - 过冲行程: 0.2 mm 至 0.30 mm
    - 接触电阻: 最大 100 mΩ
    - 绝缘电阻: 最小 100 MΩ(100 V DC)
    - 耐压强度: 250 V AC 1分钟
    - 电击时间: 最大 10 ms
    - 机械寿命:
    - 0.6 N, 1.0 N:最小 2,000,000 次
    - 1.0 N, 1.3 N, 1.6 N:最小 1,000,000 次
    - 2.6 N:最小 200,000 次
    - 3.5 N:最小 100,000 次
    - 操作温度: -40 °C 至 +85 °C
    - 存储温度: -40 °C 至 +85 °C(散装),-20 °C 至 +60 °C(带状)

    3. 产品特点和优势


    - 多功能操作力选择: 提供多种操作力选项,适用于不同的应用需求。
    - 高可靠性: 机械寿命长,确保长时间稳定运行。
    - 紧凑设计: 小巧的设计使其适用于空间有限的应用场合。
    - 多样化颜色和终端配置: 提供不同颜色的推板和接地终端,方便客户选择和集成到不同的产品中。

    4. 应用案例和使用建议


    - 应用案例: 用于PC鼠标、游戏设备和其他需要快速响应的操作开关。
    - 使用建议:
    - 在安装时确保接线正确无误,以避免短路等问题。
    - 定期清洁开关,以防止灰尘影响操作性能。
    - 选择合适的操作力以适应具体应用场景,例如对于频繁操作的应用,建议选择较低的操作力以延长使用寿命。

    5. 兼容性和支持


    - 兼容性: 与各种PCB电路板兼容,适用于不同尺寸的轻触开关。
    - 厂商支持: 提供详尽的技术文档和使用说明,同时提供售前和售后技术支持服务。

    6. 常见问题与解决方案


    - 问题1: 开关接触不良
    - 解决方案: 检查连接线是否松动,重新焊接连接点。
    - 问题2: 开关操作力不一致
    - 解决方案: 更换新开关或调整操作力设置。
    - 问题3: 寿命缩短
    - 解决方案: 检查是否使用环境条件超出规定范围,考虑更换更适合的应用场景的开关。

    7. 总结和推荐


    该款轻触开关凭借其紧凑的设计、多样的操作力选择和高可靠性,在多个应用领域中表现出色。我们强烈推荐在需要高精度、高性能开关的应用中使用此产品。无论是作为PC鼠标的一部分还是用于游戏设备,这款轻触开关都是理想的选择。同时,制造商提供的全面支持也增加了该产品的吸引力和市场竞争力。

EVQQ2F01W参数

参数
操作力 1N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 20mA
电压额定值 250V(AC)
执行器高度 2mm
执行器行程 200μm
机械寿命 1000000Cycles
长*宽*高 6.5mm*6mm*2mm
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

EVQQ2F01W厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EVQQ2F01W数据手册

厂牌 PDF简要描述 下载
PANASONIC 轻触开关 PANASONIC EVQQ2F01W EVQQ2F01W数据手册

EVQQ2F01W封装设计

查看详情并下载
Symbol
Footprint
3D Model
