EVP-BT7C4A000

产品分类: 轻触开关
厂牌: PANASONIC
产品描述: Panasonic 轻触开关, J 形弯曲接端, 表面, 单刀单掷
供应商型号: 769-EVP-BT7C4A000
供应商: Mouser
标准整包数: 1

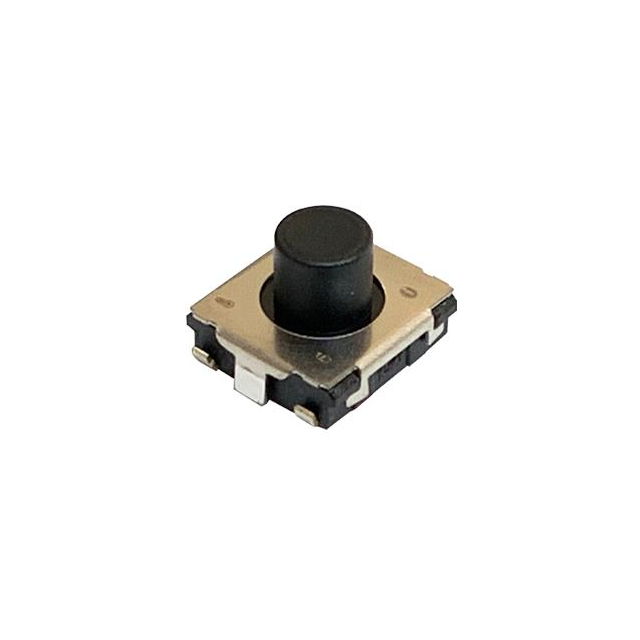

PANASONIC 轻触开关 EVP-BT7C4A000

EVP-BT7C4A000概述


    产品简介


    Panasonic Corporation 推出的EVQP0, Q2, 6Q2, 7Q2, EVPBT 系列开关是专为各类电子产品设计的短行程轻触开关(Tactile Switches)。这些开关体积小巧,外形尺寸为6.5 mm x 6.0 mm,高度仅为1.8 mm(不包括推板)。它们具有多种型号和规格,支持外部安装终端和地面端子选择,适用于操作开关、PC鼠标及游戏设备等广泛的应用领域。

    技术参数


    - 外形尺寸: 6.5 mm × 6.0 mm,高度1.8 mm(不含推板)
    - 操作力: 可选操作力为0.5 N, 0.8 N, 1.0 N, 1.3 N, 1.6 N, 2.6 N, 3.5 N
    - 触发行程:
    - 0.5 N, 0.8 N, 1.0 N: 0.2 mm
    - 1.3 N, 1.6 N, 2.6 N, 3.5 N: 0.25 mm - 0.3 mm
    - 额定电气特性: 10 µA, 2 V DC 至 20 mA, 15 V DC(适用于电阻负载)
    - 最大接触电阻: 最大100 mΩ
    - 绝缘电阻: 最小100 MΩ(在100 V DC条件下)
    - 耐压强度: 250 V AC 一分钟
    - 机械寿命:
    - 0.5 N, 0.8 N, 1.0 N: 2,000,000 次循环
    - 1.3 N, 1.6 N: 1,000,000 次循环
    - 2.6 N: 200,000 次循环
    - 3.5 N: 100,000 次循环
    - 工作温度范围: -40℃至+85℃
    - 存储温度范围: -40℃至+85℃(散装)/-20℃至+60℃(带状包装)

    产品特点和优势


    这些轻触开关具有多个显著特点:
    - 高可靠性: 高达数百万次的操作寿命,确保长期稳定运行。
    - 多功能性: 支持不同的操作力,可以适应各种不同强度的操作需求。
    - 设计紧凑: 外形尺寸小,便于集成到空间有限的电子设备中。
    - 多种型号选择: 用户可以根据需要选择不同颜色和操作力的开关。
    - 抗环境干扰: 能够在广泛的温度范围内正常工作,适用性强。

    应用案例和使用建议


    这些轻触开关特别适合用于以下应用:
    - 操作开关: 如各种家用电器、办公设备的按钮。
    - PC鼠标: 提供精准的点击体验。
    - 游戏设备: 提升玩家的游戏体验。
    使用建议:
    - 注意清洁: 定期清理开关表面灰尘,避免影响使用寿命。
    - 正确焊接: 使用适当的焊接条件,以确保良好的电气连接。
    - 合理布局: 在电路板上布置时,要确保开关位置准确无误,以免造成偏差。

    兼容性和支持


    Panasonic Corporation提供了详细的技术支持和维护服务,包括:
    - 推荐的回流焊接条件: 供应商网站上提供了详细的焊接参数指导。
    - 型号多样化: 丰富的型号选择,可满足不同应用场景的需求。
    - 客户服务中心: 提供及时的技术咨询和售后服务。

    常见问题与解决方案


    以下是一些可能遇到的问题及其解决方案:
    - 开关失灵: 检查是否有足够的操作力或是否存在接触不良。
    - 接触不良: 确保焊接质量良好,检查电路板上的接线是否松动。
    - 过早损坏: 保证开关的安装位置正确且操作频率在额定值内。

    总结和推荐


    总体而言,Panasonic Corporation 的EVQP0, Q2, 6Q2, 7Q2, EVPBT系列轻触开关具有出色的性能和可靠性。其设计紧凑、多功能性强且易于使用,非常适合在多种应用中使用。强烈推荐给需要高质量轻触开关的设计工程师和制造商。无论是消费电子还是工业控制领域,这些开关都能提供可靠且耐用的性能。

EVP-BT7C4A000参数

参数
机械寿命 100000Cycles
操作力 3.57N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 -
电压额定值 15V(DC)
执行器高度 -
执行器行程 250μm
长*宽*高 6.5mm*6mm*4.3mm
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
