首页  >  产品百科  >  EVQP7J01K

EVQP7J01K

产品分类: 轻触开关
厂牌: PANASONIC
产品描述: Panasonic 轻触开关, 表面贴装接端, 单刀单掷
供应商型号: 7561707
供应商: 海外现货
标准整包数: 10

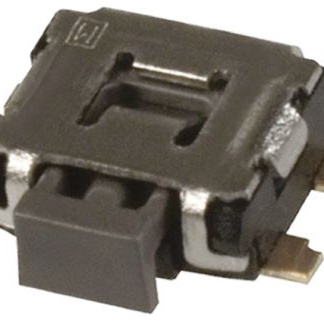

PANASONIC 轻触开关 EVQP7J01K

EVQP7J01K概述

    # Light Touch Switches (EVQP7/P3/9P7) 技术手册

    产品简介


    Light Touch Switches(轻触开关)是一类在现代电子产品中广泛使用的电子元器件。这类开关主要用于汽车导航系统、汽车音响设备以及其他需要灵敏且稳定的触点控制的应用场合。产品类型包括P7、P3和9P7,这些型号具有不同的终端类型和机械特性,可以满足不同应用场景的需求。

    技术参数


    以下是EVQP7/P3/9P7型轻触开关的主要技术规格:
    | 参数 | 规格 |

    | 安装高度 | 1.35 mm |
    | 操作力 | 1.6 N / 2.2 N |
    | 终端类型 | 直接终端,无接地端子;L形,J弯,直插式终端 |
    | 机械操作力 | 1.6 N, 2.2 N |
    | 推入距离 | 0.2 mm |
    | 使用寿命 | 最少100,000次循环 |
    | 电气规格 | 10 µA 2 Vdc 到 50 mA 12 Vdc |
    | 接触电阻 | 最大500 mΩ |
    | 绝缘电阻 | 最小100 MΩ (100 Vdc) |
    | 耐压强度 | 250 Vac (1分钟) |
    | 弹跳时间 | 最大10 ms |
    | 工作温度范围 | -20°C 到 +70°C |
    | 储存温度范围 | -40°C 到 +85°C (整批) |
    | 包装数量 | 5000个/单位(带卷封装) |

    产品特点和优势


    Light Touch Switches 具备以下特点和优势:
    - 外部尺寸: 3.5 mm × 2.9 mm,高度1.35 mm,小巧紧凑。
    - 广泛的终端类型选择: 包括L形、J弯和直插式终端,方便适应多种电路设计需求。
    - 高装配能力: 支持表面贴装技术(SMD),适合自动化生产线。
    - 增强的推板强度: 提供更好的耐用性和稳定性。
    这些特点使其成为汽车导航系统和汽车音响等应用的理想选择。此外,它们具备高可靠性和稳定性,适用于恶劣的工作环境。

    应用案例和使用建议


    推荐应用
    - 汽车导航系统
    - 汽车音响设备
    使用建议
    1. 设计注意事项:
    - 在焊接时,建议使用标准回流焊接条件,以确保良好的焊接效果。
    - 在设计电路时,应注意接触电阻和绝缘电阻的要求,确保信号传输的稳定性和可靠性。
    2. 使用场景
    - 车载设备:由于需要在复杂多变的环境中工作,要求产品具有较高的可靠性和稳定性。
    - 其他消费电子产品:可用于手机、平板电脑和其他便携设备中的按钮和开关。

    兼容性和支持


    该产品可与其他电子元器件兼容,具体兼容性请参考手册中详细的物理尺寸和电气规格。制造商提供了详细的技术支持和维护服务,确保用户在使用过程中能够获得必要的帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关操作力不一致 | 确保正确安装并检查终端连接情况 |
    | 开关使用寿命低于预期 | 检查是否超出了工作温度范围或负载限制|

    总结和推荐


    综上所述,Light Touch Switches(EVQP7/P3/9P7)系列轻触开关以其卓越的性能、可靠的耐用性和广泛的应用范围,在多个领域都表现出色。其多功能的终端类型和高标准的操作规范使其在各类工业和消费电子产品中都具有显著的优势。因此,我们强烈推荐这一系列产品用于需要高效、稳定控制的场合。
    如需进一步技术支持或详细资料,请联系厂商获取最新的技术规格。

EVQP7J01K参数

参数
机械寿命 100000Cycles
操作力 1.6N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
电压额定值 12V(DC)
执行器高度 -
执行器行程 200μm
长*宽*高 4.7mm*2.9mm*1.35mm
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装
