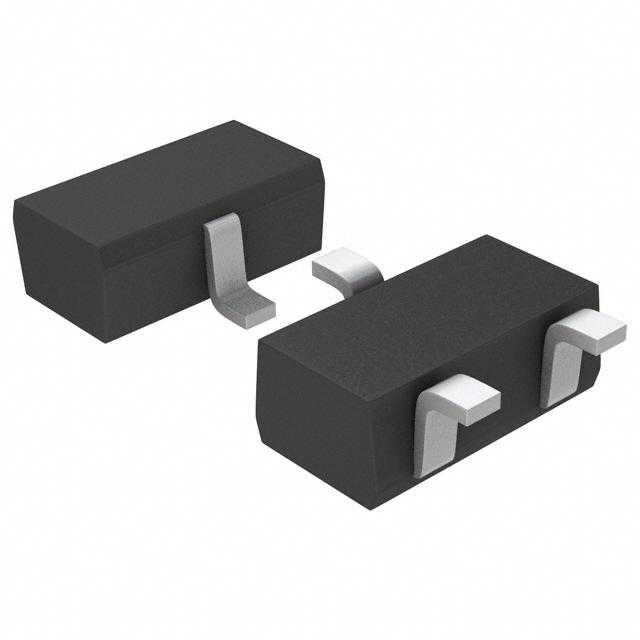

UNR31A300L

产品分类: 三极管(BJT)
厂牌: PANASONIC
产品描述: 250mV@ 300µA,10mA PNP - 预偏压 500nA 50V 80mA 贴片安装
供应商型号: UNR31A300LCT-ND
供应商: Digi-Key
标准整包数: 1
PANASONIC 三极管(BJT) UNR31A300L

UNR31A300L概述

    # UNR31A3 PNP Transistor with Built-in Resistor 技术手册

    产品简介


    UNR31A3 是一款硅PNP外延平面型晶体管,专为数字电路设计。它通过集成内置电阻实现了高密度封装和小型化,同时有助于降低功耗。这款产品符合RoHS指令(EU 2002/95/EC),确保无有害物质。

    技术参数


    以下是UNR31A3的技术规格和性能参数:
    - 绝对最大额定值:
    - 集电极-基极电压(发射极开路):VCBO ≤ -50 V
    - 集电极-发射极电压(基极开路):VCEO ≤ -50 V
    - 集电极-基极截止电流(发射极开路):ICBO ≤ 0.1 µA
    - 集电极-发射极截止电流(基极开路):ICEO ≤ 0.5 µA
    - 发射极-基极截止电流(集电极开路):IEBO ≤ 0.1 mA
    - 前向电流转移比:hFE ≥ 80
    - 饱和电压(集电极电流:-10 mA,基极电流:-0.3 mA):VCE(sat) ≤ 0.25 V
    - 输出高电平电压(电源电压:-5 V,基极电压:-0.5 V,负载电阻:1 kΩ):VOH ≤ -4.9 V
    - 输出低电平电压(电源电压:-5 V,基极电压:-3.5 V,负载电阻:1 kΩ):VOL ≤ -0.2 V
    - 输入电阻:R1 47 kΩ(允许±30%误差)
    - 电阻比(R1 / R2):0.8 ~ 1.2
    - 转换频率:fT ≥ 80 MHz
    - 电气特性:
    - 集电极电流(IC):-80 mA
    - 总功率损耗(PT):100 mW
    - 结温(Tj):125 °C
    - 存储温度(Tstg):-55°C ~ +125°C

    产品特点和优势


    UNR31A3晶体管具有以下几个显著特点和优势:
    - 高密度封装和小型化:内置电阻使得该晶体管适合用于需要高密度安装的应用。
    - 低功耗:通过优化设计,降低功耗,延长使用寿命。
    - 良好的电气性能:具有较高的前向电流转移比和较低的饱和电压,适用于高性能要求的电路。

    应用案例和使用建议


    应用案例
    UNR31A3晶体管广泛应用于数字电路中,如:
    - 逻辑门电路
    - 开关电路
    - 信号放大电路
    使用建议
    在使用UNR31A3时,需要注意以下几点:
    - 确保在规定的温度范围内使用,避免超出绝对最大额定值。
    - 采用冗余设计以防止物理损伤和系统故障。
    - 在处理和焊接过程中采取防静电措施,确保产品性能稳定。

    兼容性和支持


    UNR31A3与其他常见的数字电路元件兼容,可广泛应用于各种电子设备。Panasonic提供了详尽的技术文档和支持,包括用户手册、技术咨询和技术支持服务。

    常见问题与解决方案


    问题1:温度范围限制如何?
    解答:UNR31A3的工作温度范围为-55°C到+125°C,存储温度范围为-55°C到+125°C。
    问题2:最大总功率损耗是多少?
    解答:最大总功率损耗为100 mW。
    问题3:饱和电压的最大值是多少?
    解答:饱和电压的最大值为0.25 V(当集电极电流为-10 mA,基极电流为-0.3 mA时)。

    总结和推荐


    综上所述,UNR31A3是一款专为数字电路设计的高性能PNP晶体管,具有高密度封装、低功耗和优良的电气性能。其适用于多种电子设备,尤其适合对尺寸和功耗有严格要求的应用场合。强烈推荐使用UNR31A3晶体管,尤其是在需要高可靠性、高精度的数字电路设计中。

UNR31A300L参数

参数
集电极电流 80mA
最大集电极发射极饱和电压 -
VCEO-集电极-发射极最大电压 50V
VCBO-最大集电极基极电压 -
VEBO-最大发射极基极电压 -
配置 -
最大功率耗散 -
晶体管类型 PNP - 预偏压
不同 Ib,Ic 时的 Vce 最大饱和值 250mV@ 300µA,10mA
集电极截止电流 500nA
安装方式 贴片安装
零件状态 停产
