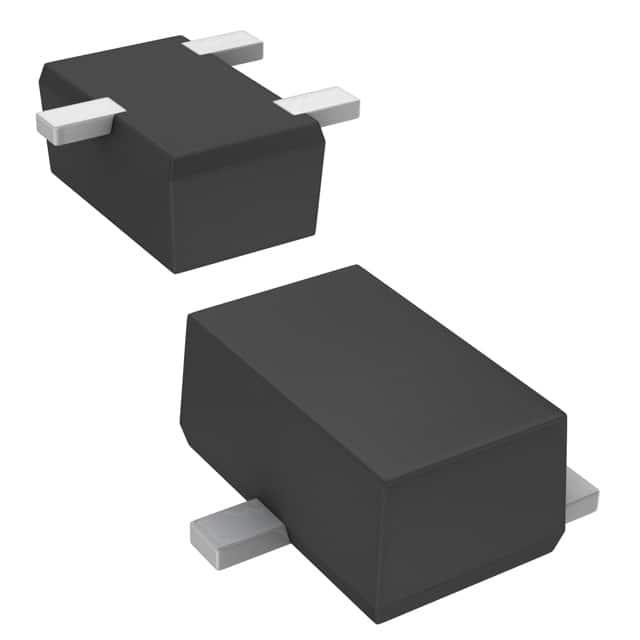

UNR5112G0L

产品分类: 三极管(BJT)
厂牌: PANASONIC
产品描述: PNP - Pre-Biased 150mW 500nA 50V 100mA SMINI-3-F2 贴片安装
供应商型号: UNR5112G0LDKR-ND
供应商: Digi-Key
标准整包数: 1
PANASONIC 三极管(BJT) UNR5112G0L

UNR5112G0L概述


    产品简介


    UNR511xG 系列:带内置电阻的硅 PNP 晶体管
    产品类型:带内置电阻的硅 PNP 晶体管,用于数字电路。
    主要功能:此系列晶体管通过减小设备尺寸和减少零件数量来降低成本。适用于自动插件设备,通过卷带/杂志包装进行插入。
    应用领域:广泛应用于各种数字电路,包括但不限于消费电子产品、通信设备及工业自动化控制。

    技术参数


    绝对最大额定值
    - 集电极-基极电压(发射极开路): \( V{CBO} \) ≤ -50 V
    - 集电极-发射极电压(基极开路): \( V{CEO} \) ≤ -50 V
    - 集电极电流: \( IC \) ≤ -100 mA
    - 总功率耗散: \( PT \) ≤ 150 mW
    - 结温: \( Tj \) ≤ 150 °C
    - 储存温度范围: \( T{stg} \) = -55 to +150 °C
    电学特性
    - 共基输入电阻:
    - \( R1 \):47 kΩ 到 0.047 kΩ
    - \( R2 \):47 kΩ 到 5.1 kΩ
    - 正向电流转移比 \( h{FE} \):
    - 最低:160
    - 最高:460

    产品特点和优势


    1. 成本节约:通过减少零件数量和设备尺寸降低成本。
    2. 自动插入:采用 S-Mini 型封装,适合自动插件,提高生产效率。
    3. 广泛的电阻选项:不同型号提供多种阻值选择,满足不同需求。
    4. 良好的热稳定性:宽广的工作温度范围确保在极端环境下仍能正常工作。

    应用案例和使用建议


    应用案例:
    - 在一个消费电子产品中,使用 UNR5113G 来实现开关电路的功能,因为它的高电压耐受能力和稳定的电阻特性。
    - 在工业控制系统中,利用 UNR5118G 的低输入电阻来增强信号传输能力。
    使用建议:
    - 在设计电路时,应根据具体应用场景选择合适的电阻型号。
    - 考虑到高温环境下的工作情况,建议选择具有较高结温限制的产品以提高可靠性。
    - 为了优化电路性能,应注意电源电压和负载条件的影响。

    兼容性和支持


    该产品设计符合欧盟 RoHS 指令 (EU 2002/95/EC),并提供多种型号以适应不同的需求。Panasonic 官方网站提供了详细的生命周期管理信息及最新资讯更新。

    常见问题与解决方案


    问题 1:如何判断产品是否过热?
    解决方案:使用万用表检测集电极-发射极电压 \( V{CEO} \) 是否超过规定值,检查产品工作温度是否接近最大额定值。
    问题 2:如何改善信号传输质量?
    解决方案:选择具有较低输入电阻的型号如 UNR5118G,同时合理设置电源电压和负载电阻。

    总结和推荐


    总结:UNR511xG 系列晶体管以其高性价比、优秀的电气特性和广泛的适用性,在数字电路设计中表现出色。通过其丰富的电阻选项和自动插入功能,显著提高了生产效率和产品质量。
    推荐:对于需要高可靠性和成本效益的应用场合,强烈推荐使用 UNR511xG 系列晶体管。无论是消费电子产品还是工业自动化控制,这些晶体管都是理想的选择。

UNR5112G0L参数

参数
最大功率耗散 150mW
最大集电极发射极饱和电压 250mV@ 300µA,10mA
VCEO-集电极-发射极最大电压 50V
VEBO-最大发射极基极电压 -
不同 Ib,Ic 时的 Vce 最大饱和值 -
VCBO-最大集电极基极电压 -
晶体管类型 PNP - Pre-Biased
集电极截止电流 500nA
配置 -
集电极电流 100mA
通用封装 SMINI-3-F2
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

UNR5112G0L厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

UNR5112G0L数据手册

厂牌 PDF简要描述 下载
PANASONIC 三极管(BJT) PANASONIC UNR5112G0L UNR5112G0L数据手册

UNR5112G0L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.437 ¥ 3.6927
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
