EVQP2V02W

产品分类: 轻触开关
厂牌: PANASONIC
产品描述: 15V(DC) Off-Mom SPST-NO 3.5N 200000Cycles 20mA 250μm 2.5mm 贴片安装,黏合安装 4.7mm*3.5mm*2.5mm
供应商型号: EVQP2V02W
供应商: 国内现货
标准整包数: 4000

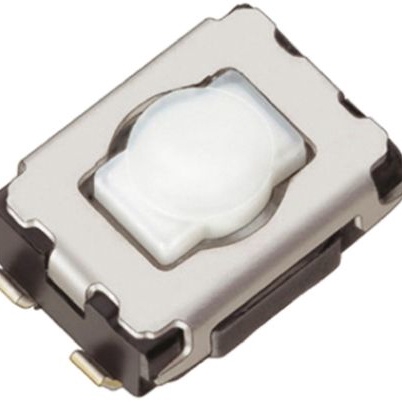

PANASONIC 轻触开关 EVQP2V02W

EVQP2V02W概述

    Panasonic Light Touch Switches: EVQP2/P9/3P2 技术手册

    产品简介


    Panasonic的EVQP2/P9/3P2系列轻触开关专为便携式电子设备设计,广泛应用于手机、数码相机、摄像机、便携式音频播放器等领域。此外,该系列开关还适用于汽车无钥匙进入系统和车载音频设备。

    技术参数


    - 尺寸:4.7mm × 3.5mm
    - 高度:中程触发 2.5mm,短程触发 2.1mm
    - 额定电气参数:电流 20mA(15V DC,电阻负载),电压 2V DC到20mA
    - 接触电阻:最大100mΩ
    - 绝缘电阻:最小100MΩ(100V DC)
    - 耐压等级:250V AC(1分钟)
    - 击穿时间:最大10ms(ON、OFF状态)
    - 操作力:2.5N、3.5N、5.0N(中程触发);1.0N、1.6N、2.4N、3.5N、4.0N、5.0N(短程触发)
    - 行程:0.70mm±0.20mm(中程触发),0.25mm+0.05mm(短程触发)
    - 使用寿命:中程触发条件下,2.5N开关操作寿命最少100万次,3.5N最少50万次,5.0N最少20万次。短程触发条件下,1.0N、1.6N、2.4N、3.5N、4.0N、5.0N的开关操作寿命均最少100万次
    - 操作温度范围:-40°C 到 +85°C
    - 存储温度范围:-40°C 到 +85°C(散装),-20°C 到 +60°C(带状包装)

    产品特点和优势


    - 高可靠性:提供高操作力和长操作寿命,使开关更加耐用可靠。
    - 便捷安装:采用J形弯脚设计(4引脚),便于安装。
    - 多功能性:适用广泛,适用于多种便携式电子设备和汽车行业。

    应用案例和使用建议


    - 移动电话:轻触开关可以作为音量调节或电源按钮,提升用户体验。
    - 车载音频系统:用于控制中心的按钮开关,确保稳定性和耐用性。
    - 数码相机:使用轻触开关进行快门或模式切换,提高响应速度。
    使用建议:
    - 在安装过程中,建议连接开关上的接地端子以防止静电放电。
    - 安装时确保符合推荐的回流焊接条件,避免过热导致损坏。

    兼容性和支持


    - 兼容性:该系列轻触开关可与多种电子设备和电路板配合使用。
    - 支持:Panasonic提供全面的技术支持和售后服务,确保产品在生命周期内的稳定性。

    常见问题与解决方案


    - Q1:开关在高温环境下无法正常工作
    - A1:确保开关操作温度在-40°C到+85°C范围内,如果超出此范围,考虑使用散热措施或选择其他型号。

    - Q2:操作力过大导致按压困难
    - A2:选择合适操作力的产品型号,如1.0N、1.6N等较低的操作力型号。

    总结和推荐


    Panasonic EVQP2/P9/3P2 系列轻触开关凭借其高可靠性和耐用性,成为众多便携式电子设备的理想选择。无论是移动电话、数码相机还是车载音频系统,这些开关都能提供卓越的表现。考虑到其广泛应用和强大的支持,强烈推荐使用该系列轻触开关。
    以上是针对 Panasonic EVQP2/P9/3P2 系列轻触开关的技术手册内容整理而成的文章。希望这能帮助您更好地了解这款电子元器件及其应用场景。

EVQP2V02W参数

参数
开关配置 SPST-NO
电流额定值 20mA
电压额定值 15V(DC)
执行器高度 2.5mm
执行器行程 250μm
机械寿命 200000Cycles
操作力 3.5N
开关功能 Off-Mom
长*宽*高 4.7mm*3.5mm*2.5mm
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

EVQP2V02W厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EVQP2V02W数据手册

厂牌 PDF简要描述 下载
PANASONIC 轻触开关 PANASONIC EVQP2V02W EVQP2V02W数据手册

EVQP2V02W封装设计

查看详情并下载
Symbol
Footprint
3D Model
