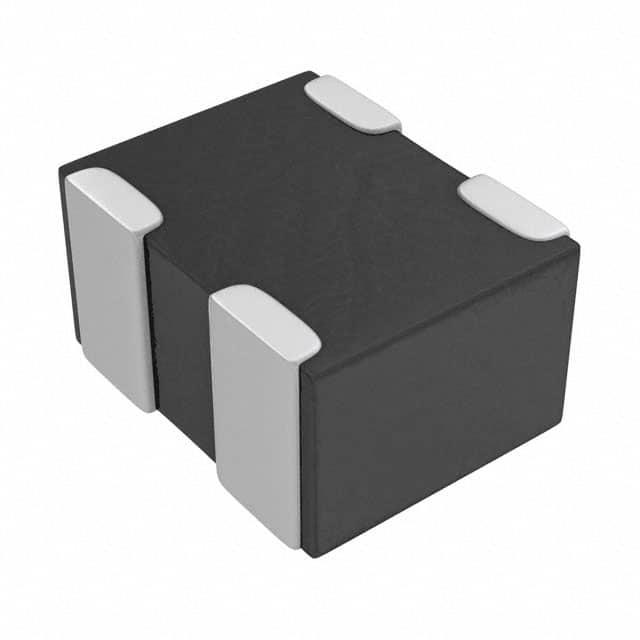

EXC14CT500U

产品分类: 共模滤波器
厂牌: PANASONIC
产品描述: 5V 100mA 2 50Ω@ 100MHz 2.3Ω 0302 贴片安装 850μm*650μm*500μm
供应商型号: A-EXC14CT500U
供应商: 云汉优选
标准整包数: 10000
PANASONIC 共模滤波器 EXC14CT500U

EXC14CT500U概述


    产品简介


    本产品为共模噪声滤波器(Common mode Noise Filters),型号为EXC14CT。这类电子元器件主要用于抑制谐波信号成分和蜂窝频率的共模噪声,广泛应用于智能手机、平板电脑、数码相机等消费电子设备中。此外,它还特别适用于高速差分数据线的噪声抑制,如MIPI、USB和LVDS接口。

    技术参数


    - 尺寸:0.85 mm × 0.65 mm × 0.45 mm(长×宽×高)
    - 阻抗:50 Ω ±25% 和 90 Ω ±20%
    - 频率响应:在100 MHz时,共模阻抗为17 Ω最大,差模阻抗为3.3 Ω ±30%
    - 直流电阻:最大2.3 Ω ±30%
    - 工作温度范围:-40 °C 到 +85 °C
    - 额定电压:5 V DC
    - 额定电流:5 mA DC
    - 包装形式:带状包装,每卷2 mm间距,10,000个装

    产品特点和优势


    - 小型化设计:尺寸仅为0.85 mm × 0.65 mm × 0.45 mm,非常小巧轻薄。
    - 高效噪声抑制:具有高共模噪声衰减能力,能够有效抑制谐波信号成分和蜂窝频率的噪声。
    - 高速信号兼容性:具有高截止频率,适用于高速信号传输(如USB和HDMI接口)。
    - 可靠性和耐久性:采用多层烧结结构,具备优秀的回流焊接耐受性和高可靠性。
    - 环保材料:无铅、无卤素、无锑,符合RoHS标准。

    应用案例和使用建议


    - 智能手机和平板电脑:用于内部高速数据线的噪声抑制,提升整体信号质量和稳定性。
    - 数码相机:通过抑制共模噪声,提高图像质量,减少干扰。
    - 建议使用:在设计电路时,确保滤波器正确连接并远离发热元件,以避免温度影响。使用推荐的焊接条件进行安装,以确保最佳性能。

    兼容性和支持


    - 兼容性:该产品适用于多种高速差分数据线接口,如MIPI、USB和LVDS。
    - 支持服务:提供详细的技术文档和支持,包括推荐的焊接条件和安全注意事项。

    常见问题与解决方案


    - 问题:如何确保正确的焊接条件?
    - 解决方案:参考推荐的焊接条件表,设置适当的峰值温度和加热时间,以确保良好的焊接效果。

    - 问题:产品是否需要特殊存储条件?
    - 解决方案:产品应在-5 °C到+40 °C的温度范围内储存,并保持相对湿度在15%到75%之间,以确保性能稳定。

    总结和推荐


    综合评估:EXC14CT共模噪声滤波器是一款高性能的电子元器件,具有出色的小型化设计、高效的噪声抑制能力和卓越的可靠性。适用于多种高速数据线接口,且符合环保标准。
    推荐使用:强烈推荐在需要高效噪声抑制的应用中使用此产品,特别是在消费电子设备和通信设备中。对于设计工程师而言,这款滤波器是一个可靠的选择,能够显著提升设备的整体性能和用户体验。

EXC14CT500U参数

参数
额定电流 100mA
线路数量 2
额定电压-AC -
额定电压-DC 5V
阻抗 50Ω@ 100MHz
电感值 -
直流电阻 2.3Ω
长*宽*高 850μm*650μm*500μm
通用封装 0302
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
