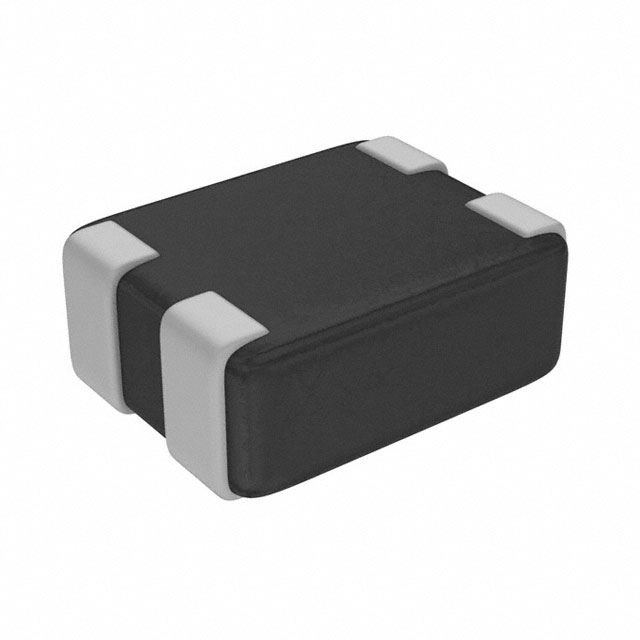

EXC-24CE121U

产品分类: 共模滤波器
厂牌: PANASONIC
产品描述: 5V 140mA 2 120Ω@ 100MHz 2.2Ω 0504 贴片安装 1.25mm*1mm*600μm
供应商型号: P12970TR-ND
供应商: Digi-Key
标准整包数: 5000
PANASONIC 共模滤波器 EXC-24CE121U

EXC-24CE121U概述

    共模噪波滤波器技术手册

    产品简介


    共模噪波滤波器是一种关键的电子元器件,主要用于消除各种高速差动传输中的辐射噪声。其主要功能在于提高信号传输的稳定性和减少外界干扰。适用于多种领域,如音频视频产品(如液晶电视、DVD/Blu-ray播放器)、办公设备(如电脑、硬盘驱动器、打印机)、通信设备(如手机、智能手机)以及USB2.0和LVDS等高速差动数据线的抗干扰处理。

    技术参数


    | 参数 | 值 |

    | 形状 | 1.25×1.00×0.50 (mm) |
    | 结构 | 多层烧结结构 |
    | 端子数 | 4个 |
    | 工作温度范围 | -40°C ~ +85°C |
    | 公称阻抗 | EXC24CE121U: 120Ω±25% |
    EXC24CE201U: 200Ω±25% |
    EXC24CE360UP: 36Ω±25% |
    EXC24CF900U: 90Ω±25% |
    | 额定电压 | 5V DC |
    | 额定电流 | 200 mA DC |
    | 尺寸 | 1.25 mm × 1.0 mm × 0.5 mm |
    | 抗浪涌能力 | ±30%(阻抗变化率) |
    | 高温高湿环境耐受性 | 60°C, 95% RH, 500小时 |

    产品特点和优势


    共模噪波滤波器采用多层烧结结构,具备卓越的回流焊耐热性和高贴装可靠性。此外,它还具有以下几点独特的优势:
    - 电磁屏蔽:防止漏磁现象,提高信号完整性。
    - 小型、薄型设计:尺寸仅为1.25 mm × 1.0 mm × 0.5 mm,便于空间有限的设计。
    - High-Q阻抗产品:EXC24CF系列产品丰富,适合不同需求。
    - RoHS指令合规:符合环保标准,有助于绿色制造。

    应用案例和使用建议


    共模噪波滤波器广泛应用于多种高速差动传输环境中。例如,在一台采用共模噪波滤波器的液晶电视中,滤波器可以帮助减小辐射噪声,从而提升图像和声音质量。在实际使用中,我们建议:
    - 正确选择合适的型号:根据具体应用环境和需求选择合适的阻抗等级。
    - 注意焊接条件:遵循推荐的焊接条件进行焊接,避免助焊剂残留在产品上。
    - 避免极端环境:不要将产品暴露在极端温度、高湿或腐蚀性气体环境中。

    兼容性和支持


    本产品具有广泛的兼容性,适用于各类AV产品、咨询设备、通信设备等。厂商提供了详细的技术规格书和支持服务,帮助用户更好地理解和使用该产品。同时,用户还可以通过技术研讨会、技术支持热线等方式获取更多的技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 产品损坏 | 将损坏的产品退回厂家维修,更换新件 |
    | 辐射噪声抑制效果不佳 | 重新检查焊接质量和连接可靠性 |
    | 产品过热 | 确保正确的焊接条件,避免过载工作 |

    总结和推荐


    综上所述,共模噪波滤波器以其小型化、高可靠性以及良好的抗噪声能力在众多应用中表现出色。无论是从技术参数还是应用案例来看,它都是一款值得信赖的高性能产品。因此,我们强烈推荐在需要高性能抗噪处理的应用中使用共模噪波滤波器。同时,也建议用户严格按照手册中的使用说明进行操作,以充分发挥其最佳性能。

EXC-24CE121U参数

参数
直流电阻 2.2Ω
额定电流 140mA
线路数量 2
额定电压-AC -
额定电压-DC 5V
阻抗 120Ω@ 100MHz
电感值 -
长*宽*高 1.25mm*1mm*600μm
通用封装 0504
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
