EVQPT9A15

产品分类: 轻触开关
厂牌: PANASONIC
产品描述: Panasonic 轻触开关, J 形弯曲接端, 表面, 单刀单掷
供应商型号: A-EVQPT9A15
供应商: 云汉优选
标准整包数: 5000

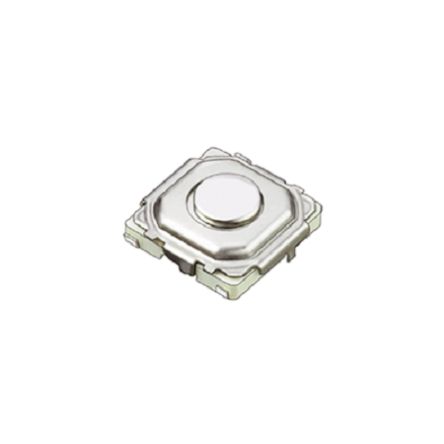

PANASONIC 轻触开关 EVQPT9A15

EVQPT9A15概述

    Panasonic EVQPL/EVQ3PL/EVQ5PL/EVQPT Light Touch Switches

    1. 产品简介


    Panasonic的EVQPL、EVQ3PL、EVQ5PL和EVQPT系列轻触开关是专为便携式电子设备设计的微型表面贴装(SMD)开关。这些开关体积小巧,尺寸仅为4.9mm x 4.9mm,高度分为两种:无推板时为0.8mm,带推板时为1.5mm。它们适用于笔记本电脑、摄像机、便携式音频播放器以及汽车音响系统等多种应用场合。

    2. 技术参数


    - 外部尺寸:4.9mm × 4.9mm
    - 高度:0.8mm(无推板),1.5mm(带推板)
    - 类型:弹跳动作/推按型SPST开关
    - 电气额定值:10μA 至 20mA(电阻负载)
    - 接触电阻:最大50mΩ
    - 绝缘电阻:最小50MΩ(100V直流电压下)
    - 耐压:250V交流电持续1分钟
    - 反弹时间:最大3ms(ON),最大8ms(OFF)
    - 操作力:1.0N ± 0.5N(EVQPLFA08)、1.6N ± 0.5N(EVQPLKA08)、2.6N ± 0.6N(EVQ5PLA08)、1.0N ± 0.5N(EVQPLDA15/PT5A15)、1.6N ± 0.5N(EVQPLHA15/PT9A15)、2.6N ± 0.5N(EVQPLMA15)、3.5N ± 1.0N(EVQ3PLA15)
    - 行程:0.25mm ± 0.10mm
    - 操作寿命:最小500,000次(无推板),最小200,000次(带推板)
    - 工作温度范围:-20°C至+70°C
    - 存储温度范围:-40°C至+85°C(散装),-20°C至+60°C(带包装)

    3. 产品特点和优势


    - 紧凑设计:4.9mm × 4.9mm的小巧尺寸,非常适合空间受限的应用。
    - 高可靠性:最小500,000次的操作寿命,保证了长期使用的稳定性。
    - 多种操作力选择:提供不同操作力的产品,以满足不同的应用需求。
    - 良好的电气特性:接触电阻低,绝缘电阻高,确保信号传输的稳定性和可靠性。
    - 适应广泛的工作环境:能够在-20°C至+70°C的温度范围内正常工作。

    4. 应用案例和使用建议


    - 便携式电子设备:如笔记本电脑、摄像机和便携式音频播放器,这些设备通常需要占用较小的空间并保持轻便。
    - 汽车音响系统:带推板的设计使其在车载环境中更加稳固可靠。
    - 推荐使用场景:在设计电路时,应确保开关的安装位置不会受到机械应力的影响,以免影响其使用寿命和性能。

    5. 兼容性和支持


    - 兼容性:这些开关与大多数常见的表面贴装工艺兼容,适用于回流焊接。
    - 支持:Panasonic提供详细的技术文档和支持服务,帮助客户解决在使用过程中可能遇到的问题。

    6. 常见问题与解决方案


    - 问题1:开关在操作时出现异常噪声。
    - 解决方案:检查开关的安装是否牢固,确保没有松动或错位。
    - 问题2:开关操作力不一致。
    - 解决方案:检查所选型号的操作力是否符合应用需求,必要时更换合适型号。
    - 问题3:开关在高温环境下工作不稳定。
    - 解决方案:确认开关的工作温度范围,并在必要时采取散热措施。

    7. 总结和推荐


    综上所述,Panasonic的EVQPL/EVQ3PL/EVQ5PL/EVQPT系列轻触开关具有体积小、操作寿命长、电气特性优良等特点,适用于多种便携式电子设备和汽车音响系统。如果您正在寻找一款高性能、高可靠性的轻触开关,这款产品无疑是一个值得考虑的选择。

EVQPT9A15参数

参数
执行器高度 1.5mm
执行器行程 250μm
机械寿命 2000000Cycles
操作力 1.63N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 20mA
电压额定值 15V(DC)
长*宽*高 4.9mm*4.9mm*1.5mm
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
