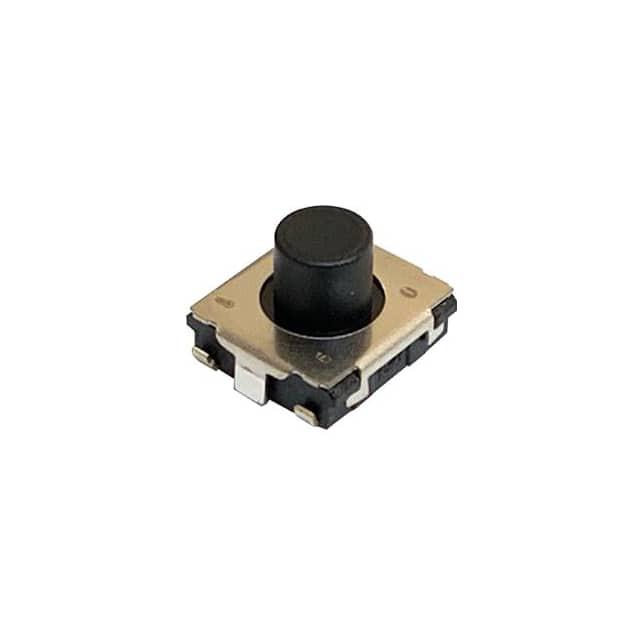

EVP-BT6C4A000

产品分类: 轻触开关
厂牌: PANASONIC
产品描述: Panasonic 轻触开关, J 形弯曲接端, 表面, 单刀单掷
供应商型号: 769-EVP-BT6C4A000
供应商: Mouser
标准整包数: 1
PANASONIC 轻触开关 EVP-BT6C4A000

EVP-BT6C4A000概述

    文章:Panasonic Corporation 的 Tactile Switch 电子元器件技术手册

    1. 产品简介


    Panasonic Corporation 发布了一款全新的 Tactile Switch(触摸开关),型号包括 EVQP0、Q2、6Q2、7Q2 和 EVPBT。这款开关主要用于操作其他电子设备,如计算机鼠标和其他游戏设备的操作按钮。触摸开关广泛应用于消费电子、工业控制和计算机周边设备等领域。

    2. 技术参数


    - 尺寸:外部尺寸为 6.5 mm × 6.0 mm,高度为 1.8 mm(不含推板)。
    - 操作力:多种操作力选项,包括 0.5 N、0.8 N、1.0 N、1.3 N、1.6 N、2.6 N 和 3.5 N。
    - 操作行程:短行程和过冲行程,行程范围为 0.2 mm 至 0.3 mm。
    - 电气特性:最大接触电阻 100 mΩ,最小绝缘电阻 100 MΩ(100 V DC),击穿电压 250 V AC 1分钟。
    - 使用寿命:不同操作力对应的使用寿命不同,例如 0.5 N 操作力对应的使用寿命为 2,000,000 次。
    - 工作温度范围:工作温度范围为 -40℃ 至 +85℃,储存温度范围为 -40℃ 至 +85℃(散装)和 -20℃ 至 +60℃(带卷)。

    3. 产品特点和优势


    这款 Panasonic 的 Tactile Switch 具有多项独特功能和优势:
    - 小巧设计:6 mm × 6 mm 的紧凑外形,高度仅为 1.8 mm(不包括推板),适合空间受限的应用。
    - 多样化的操作力选择:提供多种操作力选项,以满足不同的应用需求。
    - 高可靠性和耐用性:具有出色的耐久性和可靠性,使用寿命长达数百万次操作。
    - 宽广的工作温度范围:能够在极端环境下稳定工作,适用于广泛的工业应用。
    - 易于安装:具备 J 弯脚和直脚终端两种选择,方便用户根据具体需求进行安装。

    4. 应用案例和使用建议


    - 计算机鼠标:这种开关常用于 PC 鼠标上的按键,确保用户在长时间使用过程中获得可靠的触感反馈。
    - 游戏控制器:作为游戏控制器中的按键,提供精准的触觉反馈,提升玩家的游戏体验。
    - 工业设备:适用于各种工业设备中的按钮和开关,提供高可靠性和长寿命。
    使用建议:
    - 确保开关安装时受力均匀,避免过度弯曲导致损坏。
    - 在高频率应用场合下,优先选择操作力较低的型号以延长使用寿命。

    5. 兼容性和支持


    这款 Tactile Switch 与多种电路板兼容,并且具备 J 弯脚和直脚终端两种安装方式,可以轻松集成到现有的电路设计中。Panasonic Corporation 提供详尽的技术支持和售后服务,帮助客户解决问题并提供最佳的使用体验。

    6. 常见问题与解决方案


    - Q:如何确保开关的操作寿命达到标称值?
    A:定期检查和清洁开关,避免灰尘和污垢积累,同时确保电路板正确安装以避免过度应力。

    - Q:如何确保开关的电气特性符合要求?
    A:在每次安装后进行电气测试,确认接触电阻和绝缘电阻都在标准范围内。

    7. 总结和推荐


    总体而言,Panasonic Corporation 的 Tactile Switch 是一款集紧凑设计、高可靠性和多功能于一身的产品。它广泛适用于各种电子设备,无论是消费电子还是工业应用。强烈推荐此产品给需要高精度和长期稳定性的设计工程师。通过其多样化的设计选项和出色的技术规格,它无疑成为市场上极具竞争力的产品之一。

EVP-BT6C4A000参数

参数
执行器高度 -
执行器行程 250μm
机械寿命 200000Cycles
操作力 2.65N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 -
电压额定值 15V(DC)
长*宽*高 6.5mm*6mm*4.3mm
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

EVP-BT6C4A000厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EVP-BT6C4A000数据手册

厂牌 PDF简要描述 下载
PANASONIC 轻触开关 PANASONIC EVP-BT6C4A000 EVP-BT6C4A000数据手册

EVP-BT6C4A000封装设计

查看详情并下载
Symbol
Footprint
3D Model
