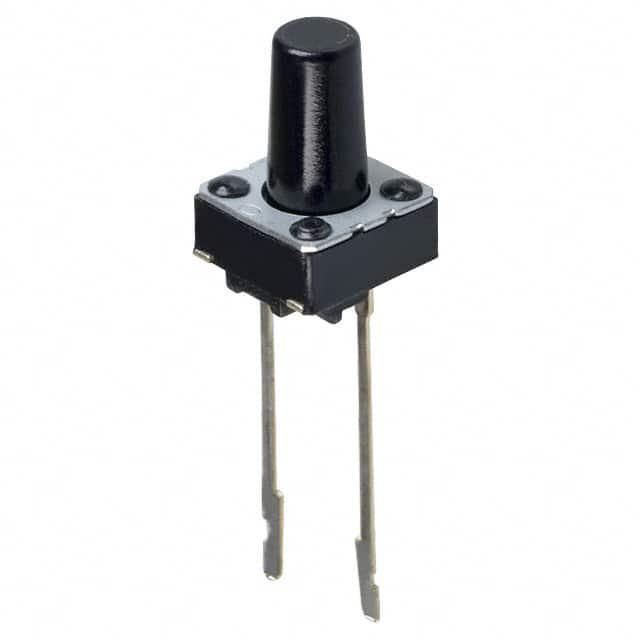

EVQ21409K

产品分类: 轻触开关
厂牌: PANASONIC
产品描述: Off-Mom SPST-NO 1.3N 100000Cycles 250μm 9.5mm 通孔安装,黏合安装 6mm*6mm*9.5mm
供应商型号:
供应商:
标准整包数: 0
PANASONIC 轻触开关 EVQ21409K

EVQ21409K概述

    Panasonic EVQ2 Light Touch Switches 技术手册

    1. 产品简介


    Panasonic EVQ2系列是轻触开关(Light Touch Switches),广泛应用于各种电子设备的操作开关。这些开关具有多种型号和配置,可根据具体需求选择合适的类型,包括有无接地端子、垂直安装型和焊入式端子等。其主要功能在于提供便捷且可靠的开关操作,适用于消费电子、工业控制等领域。

    2. 技术参数


    | 参数 | 描述 |

    | 类型 | 按压型/瞬时动作/单极单掷(SPST) |
    | 额定电路 | 10 μA @ 2 Vdc ~ 20 mA @ 15 Vdc(电阻负载) |
    | 接触电阻 | 最大 50 mΩ |
    | 绝缘电阻 | 最小 50 MΩ @ 100 Vdc |
    | 耐压强度 | 250 Vac,持续 1 分钟 |
    | 回弹时间 | ON:最大 3 ms, OFF:最大 8 ms |
    | 操作力 | 1.0 N ± 0.4 N / 1.3 N ± 0.4 N / 1.6 N ± 0.5 N / 2.6 N ± 0.6 N |
    | 行程 | 0.25 mm ± 0.10 mm |
    | 使用寿命 | 最少 100,000 次循环,部分型号为 50,000 次 |
    | 操作温度范围 | -20 °C 至 +70 °C |
    | 存储温度范围 | 袋装:-40 °C 至 +85 °C,带卷装:-20 °C 至 +40 °C |

    3. 产品特点和优势


    1. 丰富的产品类型:包括有无接地端子、垂直安装型及焊入式端子等多种选项。
    2. 自动浸锡焊接:终端和主体一体化成型设计可防止助焊剂逃逸。
    3. 高可靠性:具备长寿命和优良的机械稳定性。

    4. 应用案例和使用建议


    应用案例:
    - 家用电器:例如微波炉、洗衣机等。
    - 工业控制:用于自动化设备的操作面板。
    使用建议:
    - 在选择开关型号时,需考虑具体应用环境下的操作力要求。
    - 保证正确安装并避免高温环境,以确保开关的长期稳定运行。

    5. 兼容性和支持


    Panasonic EVQ2 系列产品支持与不同类型的PCB板兼容安装。Panasonic提供了详尽的技术支持,包括在线文档、电话咨询等,以帮助用户解决使用过程中遇到的各种问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关操作不灵敏 | 检查安装是否有误,或调整操作力至标准范围内 |
    | 开关寿命短 | 检查是否在极限温度条件下使用 |
    | 接触不良 | 清洁接触面,确保无氧化或污垢 |

    7. 总结和推荐


    总体而言,Panasonic EVQ2 系列轻触开关凭借其多样化的配置、可靠的操作性能以及广泛应用范围,在电子设备操作中表现出色。它特别适合需要频繁操作且要求较长使用寿命的应用场合。因此,我强烈推荐此系列产品给需要高性能轻触开关的客户。
    以上是关于 Panasonic EVQ2 系列轻触开关的技术手册摘要。通过详细了解其技术规格和应用案例,可以帮助用户更好地选择和使用这些优质的电子元件。

EVQ21409K参数

参数
机械寿命 100000Cycles
操作力 1.3N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 -
电压额定值 -
执行器高度 9.5mm
执行器行程 250μm
长*宽*高 6mm*6mm*9.5mm
安装方式 通孔安装,黏合安装
零件状态 停产
包装方式 盒装,卷带包装

EVQ21409K厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EVQ21409K数据手册

厂牌 PDF简要描述 下载
PANASONIC 轻触开关 PANASONIC EVQ21409K EVQ21409K数据手册

EVQ21409K封装设计

查看详情并下载
Symbol
Footprint
3D Model
