EVQP1Y05M

产品分类: 轻触开关
厂牌: PANASONIC
产品描述: Panasonic 轻触开关, J 形弯曲接端, 尺寸 6 x 6.1mm, 表面, 单刀单掷
供应商型号: 2425620
供应商: 海外现货
标准整包数: 1

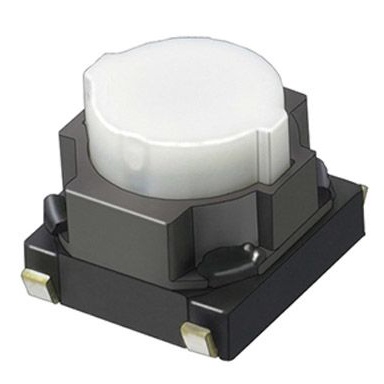

PANASONIC 轻触开关 EVQP1Y05M

EVQP1Y05M概述

    轻触开关:EVQP0/P1/9P 技术手册

    产品简介


    轻触开关(Light Touch Switches)是用于控制电路通断的一种小型机械装置,常应用于汽车电子设备、电话和电子乐器等。该系列产品型号包括EVQP0、EVQP1 和 EVQ9P,具有稳固且低接触电阻的特点,适用于表面贴装(SMD)。

    技术参数


    | 参数类别 | 具体指标 |

    | 电气额定值 | 接触电阻:≤100 mΩ,绝缘电阻:≥100 MΩ(100 V DC),击穿电压:250 V AC持续1分钟 |
    | 开关特性 | 反跳时间:≤10 ms(ON/OFF),启动电流:10 μA 至 50 mA,最高工作电压:12 V DC(适用于阻性负载) |
    | 操作力及行程 | 操作力范围:1.6 N±0.5 N至3.5 N±1.0 N,行程范围:1.0 mm±0.2 mm至1.3 mm±0.2 mm |
    | 工作温度 | 工作温度范围:-40°C 至 +85°C,储存温度范围:-40°C 至 +85°C(散装);-20°C 至 +60°C(带包装) |
    | 寿命 | 3.5 N型:≥30,000 次循环;其他型号:≥100,000 次循环 |

    产品特点和优势


    1. 紧凑尺寸:外部尺寸为6.0 mm × 6.1 mm,高度5.0 mm(含推板),适合紧凑空间布局。
    2. 高可靠性和稳定性:提供稳定的低接触电阻(最大100 mΩ),确保操作稳定。
    3. 优秀的可焊性:采用J弯型端子,提高焊接可靠性。
    4. 多款选择:根据不同的操作力和行程需求,有多种型号可供选择,如EVQP1K05M、EVQP1Y05M 等。

    应用案例和使用建议


    轻触开关广泛应用于各种场景,例如车载电子设备的操作按钮和电话按键。以下是具体的使用建议:
    1. 在汽车中使用时,需确保开关安装位置无强烈震动或高温影响。
    2. 在消费电子产品中使用时,需注意保持良好的散热条件以避免过热。
    3. 设计时考虑冗余结构,以应对单个开关失效情况。

    兼容性和支持


    轻触开关可以与其他标准电子元器件和PCB兼容。制造商提供了详细的技术支持,包括设计指导和样品请求服务。

    常见问题与解决方案


    1. 开关操作不稳定:检查安装是否牢固,必要时重新焊接。
    2. 使用寿命缩短:检查使用环境是否超出规定的温度范围,调整使用环境。
    3. 接触电阻增大:清理接触点,确保清洁无尘。

    总结和推荐


    轻触开关EVQP0/P1/9P具备紧凑的设计、高可靠性、多选择性等特点,非常适合于需要稳定、低接触电阻和紧凑设计的应用场合。我们强烈推荐在汽车电子、电话和其他消费电子设备中使用该产品。通过合理的应用和设计优化,可充分发挥其性能,满足用户的多样化需求。

EVQP1Y05M参数

参数
电压额定值 12V(DC)
执行器高度 -
执行器行程 1mm
机械寿命 100000Cycles
操作力 2.55N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
长*宽*高 6.1mm*6mm*5mm
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

EVQP1Y05M厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EVQP1Y05M数据手册

厂牌 PDF简要描述 下载
PANASONIC 轻触开关 PANASONIC EVQP1Y05M EVQP1Y05M数据手册
