ENW-F9408A1EF

产品分类: 蓝牙芯片
厂牌: PANASONIC
产品描述: 97dBm 802.11a/b/g/n/ac,蓝牙 V5.0 2.4GHz 2.4835GHz 200Mbps JTAG,PCM,SDIO,UART SMD-64P 贴片安装
供应商型号: 667-ENW-F9408A1EF
供应商: Mouser
标准整包数: 1

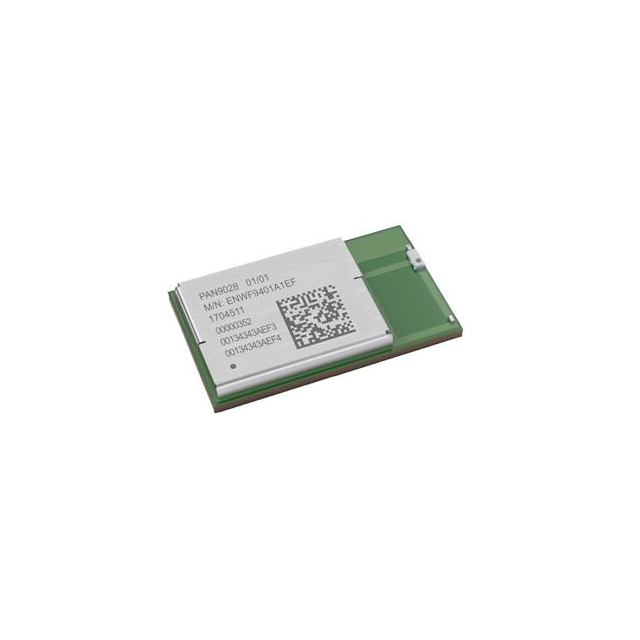

PANASONIC 蓝牙芯片 ENW-F9408A1EF

ENW-F9408A1EF概述

    # PAN9028 Wi-Fi Dual Band 2.4 GHz/5 GHz and Bluetooth® Module

    1. 产品简介


    PAN9028 是一款集成 Wi-Fi 和蓝牙功能的双频段无线模块,适用于2.4 GHz 和5 GHz 工业科学医疗(ISM)频段。此模块专为需要高效无线连接和高数据传输速率的应用而设计,如工业设备、智能家居和物联网设备等。其内部集成了一个无线射频组件和电源管理集成电路(PMIC),可以轻松地将Wi-Fi和蓝牙集成到各种电子设备中。

    2. 技术参数


    特性:
    - 双频段 2.4 GHz 和 5 GHz 802.11 a/b/g/n/ac Wi-Fi 和蓝牙组合模块
    - 支持 802.11i 安全标准通过 AES、CCMP 等机制
    - 支持802.11e QoS以满足多媒体应用的需求
    - 兼容 IEEE 802.11ac (Wave 2),单流数据速率高达 433 Mbps(MCS9,80 MHz 频道带宽)
    - 支持 IEEE 802.11ac MU-MIMO 波束成型
    - 支持蓝牙 5.0(包含低功耗)
    - 双通道同时独立运行Wi-Fi和蓝牙
    - 动态快速信道切换 (DRCS) 支持同时操作于2.4 GHz 和 5 GHz 频段
    - 支持室内定位和导航(通过 IEEE 802.11mc)
    - 共存接口用于仲裁共存的Wi-Fi、蓝牙或多无线系统(例如 LTE 或 ZigBee®)
    - 通用接口包括 SDIO 3.0 和高速 UART 以连接主机处理器
    - 软件驱动支持Linux
    规格:
    - 表面贴装类型 (SMT) 尺寸:24 mm × 12 mm × 2.8 mm
    - NXP 88W8987 WLAN 2.4 GHz 和 5 GHz 内置蓝牙单芯片解决方案
    - 单一电源供应:3.3 V,可选配 Marvell 88PG823 电源管理集成电路 (PMIC)
    - 发射功率:802.11b 模式下为 16 dBm
    - 接收灵敏度:802.11b DSSS 1 Mbps 模式下为 -97 dBm
    - 支持 20 MHz、40 MHz 和 80 MHz 频道带宽
    - 支持长和短保护间隔
    - 电流消耗:Wi-Fi 模式典型值 320 mA(发射时)和 70 mA(接收时)
    - SDIO 接口支持 1 位或 4 位数据传输
    - 工作温度范围:-30 °C 至 85 °C

    3. 产品特点和优势


    PAN9028 的独特之处在于其双频段 Wi-Fi 和蓝牙组合功能,支持802.11ac MU-MIMO 波束成型和室内定位功能。这使其能够在高度集成和成本效益的环境中提供高性能的无线通信。此外,该模块内置电源管理和快速双核CPU,简化了设计和测试过程,从而加速产品上市时间。

    4. 应用案例和使用建议


    PAN9028 适用于需要高数据吞吐量和低功耗无线通信的应用场景,例如工业设备、智能家居和物联网设备。通过使用 SDIO 和高速 UART 接口,该模块可以轻松连接到主机处理器,实现无缝集成。在实际应用中,推荐使用动态快速信道切换功能,以确保在不同频段之间的平稳过渡。

    5. 兼容性和支持


    PAN9028 模块具有广泛的兼容性,支持 SDIO 3.0 和高速 UART 接口,方便与多种主机处理器连接。Panasonic 提供了一系列技术支持和售后服务,确保客户能够充分利用该模块的功能。此外,还提供了详细的软件资源,可以通过 NXP Semiconductors 的网站获得。

    6. 常见问题与解决方案


    常见问题及解决办法:
    1. Q: 模块无法正常启动
    - A: 检查电源电压是否正确设置,并确认所有必要的外部连接是否已正确配置。
    2. Q: Wi-Fi 连接不稳定
    - A: 检查模块的固件版本是否为最新,必要时进行更新。此外,确认天线安装是否稳固且无干扰源。
    3. Q: 蓝牙设备未能识别
    - A: 确认蓝牙模式已正确配置,并尝试重新配对蓝牙设备。

    7. 总结和推荐


    PAN9028 是一款集成了 Wi-Fi 和蓝牙功能的高性能无线模块,适用于各类需要无线通信的应用场景。其双频段支持、强大的安全性和兼容性使其在市场上具备较强的竞争力。因此,强烈推荐给需要高效无线连接和高性能的客户。

ENW-F9408A1EF参数

参数
最小工作频率 2.4GHz
最大工作供电电压 -
范围 -
最大数据速率 200Mbps
支持协议 802.11a/b/g/n/ac,蓝牙 V5.0
最大工作频率 2.4835GHz
接口类型 JTAG,PCM,SDIO,UART
最小工作供电电压 -
典型灵敏度 97dBm
ISM带宽 -
通用封装 SMD-64P
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ENW-F9408A1EF厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ENW-F9408A1EF数据手册

厂牌 PDF简要描述 下载
PANASONIC 蓝牙芯片 PANASONIC ENW-F9408A1EF ENW-F9408A1EF数据手册

ENW-F9408A1EF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 29.018 ¥ 245.2021
10+ $ 22.3776 ¥ 189.0907
25+ $ 21.5244 ¥ 181.8812
50+ $ 20.3472 ¥ 171.9338
100+ $ 18.333 ¥ 154.9139
250+ $ 18.0705 ¥ 152.6957
500+ $ 15.666 ¥ 132.3777
库存: 450
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 245.2
