EVPBT6J4A000

产品分类: 轻触开关
厂牌: PANASONIC
产品描述: Panasonic 轻触开关, J 形弯曲接端, 表面, 单刀单掷
供应商型号: ET-3806061
供应商: 海外现货
标准整包数: 10

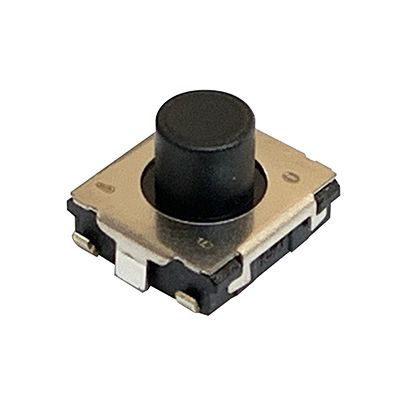

PANASONIC 轻触开关 EVPBT6J4A000

EVPBT6J4A000概述

    文章:Panasonic Tactile Switches 技术手册概述

    1. 产品简介


    Panasonic Corporation 生产的 EVQP0, EVQQ2, 6Q2, 7Q2, EVPBT 系列的触控开关是一种广泛应用于电子设备的按钮组件。这些开关具有紧凑的设计和多种可选的操作力,适用于各种不同的操作环境。它们主要应用于其他电子设备的操作开关、PC鼠标操作开关和游戏设备等场景。

    2. 技术参数


    这些触控开关的主要技术参数如下:
    - 外部尺寸:6.5 mm × 6.0 mm,高度为1.8 mm(不包括推板)
    - 操作力:0.5 N, 0.8 N, 1.0 N, 1.3 N, 1.6 N, 2.6 N, 3.5 N
    - 过行程:最大0.3 mm
    - 电气额定值:电流15 V DC,电阻最大100 mΩ,绝缘电阻最小100 MΩ
    - 耐电压:250 V AC,持续1分钟
    - 触点弹跳时间:最大10 ms(ON/OFF)
    - 工作温度范围:-40℃ 至 +85℃
    - 储存温度范围:-40℃ 至 +85℃(散装),-20℃ 至 +60℃(带状包装)

    3. 产品特点和优势


    这些触控开关的主要特点和优势包括:
    - 多样化选择:提供不同操作力、颜色和封装形式的版本,以适应不同的应用需求。
    - 高耐用性:例如,型号EVQP0N02B的开关寿命达到2,000,000次操作循环。
    - 低操作力:如EVQQ2B01W型号的开关仅需0.5 N的操作力,这使得操作更为轻松。
    - 高可靠性:接触电阻小,绝缘电阻高,确保了可靠的电气性能。
    - 紧凑设计:这些开关的尺寸非常小,仅为6.5 mm × 6.0 mm,特别适合空间受限的应用场合。

    4. 应用案例和使用建议


    这些触控开关的应用案例主要包括PC鼠标、电子设备的操作开关和游戏设备。例如,在PC鼠标中,触控开关可以用于点击操作,确保灵敏且稳定的响应。在游戏设备中,这些开关可以提高玩家的游戏体验,提供精确的操作反馈。
    使用建议:
    - 在高温环境下使用时,注意散热,防止温度过高导致损坏。
    - 确保安装稳固,避免因振动导致误操作。
    - 对于频繁使用的场合,建议选用操作寿命较长的型号,以减少维护频率。

    5. 兼容性和支持


    这些触控开关支持多种安装方式,包括直脚和J型弯脚。Panasonic还提供了详细的安装指南和CAD数据,方便用户进行设计和制造。此外,制造商提供了专业的技术支持和服务,以确保客户能够顺利使用这些产品。

    6. 常见问题与解决方案


    - 问题1:如何确保正确的焊接温度?
    解决方案:参照制造商推荐的回流焊条件,确保焊锡温度在合理范围内。

    - 问题2:如何确认产品的耐用性?
    解决方案:查阅产品规格书中的操作寿命数据,对于高频操作的应用,建议选择耐用性更高的型号。

    7. 总结和推荐


    综上所述,Panasonic的EVQP0, EVQQ2, 6Q2, 7Q2, EVPBT系列触控开关以其多样化选择、高可靠性、紧凑设计和多样化的应用案例成为众多电子设备的首选。其卓越的耐用性和灵活性使其在各种应用场景中都能表现出色。强烈推荐给需要高性能、稳定操作的设备制造商。

EVPBT6J4A000参数

参数
执行器行程 -
机械寿命 20万次
操作力 2.6N
开关功能 -
开关配置 SPST
电流额定值 -
电压额定值 15V(DC)
执行器高度 -
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

EVPBT6J4A000厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EVPBT6J4A000数据手册

厂牌 PDF简要描述 下载
PANASONIC 轻触开关 PANASONIC EVPBT6J4A000 EVPBT6J4A000数据手册

EVPBT6J4A000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 0.3285 ¥ 2.7596
100+ $ 0.2355 ¥ 1.9781
500+ $ 0.2139 ¥ 1.7972
1000+ $ 0.1881 ¥ 1.5801
库存: 1463
起订量: 20 增量: 0
交货地:
最小起订量为:10
合计: ¥ 27.59
直接购买
加入购物车
