SFH229

产品分类: 光电二极管
厂牌: OSRAM
产品描述: 1.3V 860nm 34° 380nm~1.1μm 10ns 620mA/W@ 850nm 20V(DC) PIN 50pA 0.31mm2 通孔安装 4mm(长度)*3mm(宽度)
供应商型号: SCE-SFH229
供应商: 海外现货
标准整包数: 25

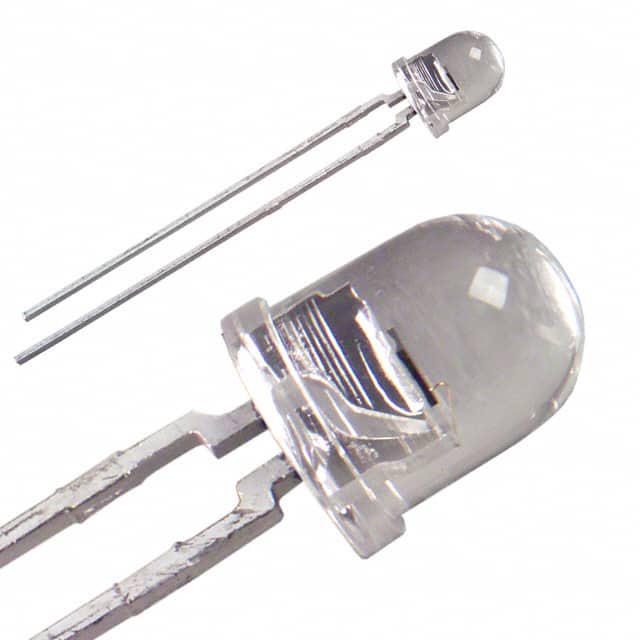

OSRAM 光电二极管 SFH229

SFH229概述

    # SFH 229 Silicon PIN Photodiode 技术手册

    产品简介


    SFH 229 是一款高性能硅PIN光电二极管,专为具有高灵敏度和快速响应时间的应用而设计。它适用于多种行业和应用领域,如工业自动化、机器控制、光栅、视觉控制、烟雾探测器以及家用电器等。该光电二极管采用清环氧树脂封装,能够满足各种严苛环境下的应用需求。

    技术参数


    - 工作温度范围: -40°C 至 100°C
    - 反向电压: 最大20V
    - 总功耗: 最大150mW
    - 静电放电(ESD): 2 kV(符合ANSI/ESDA/JEDEC JS-001标准,HBM Class 2)
    - 峰值波长: 860 nm(典型值)
    - 光谱敏感范围: 380 nm 至 1100 nm(典型值)
    - 光敏面积: 0.31 mm²(典型值)
    - 半角: 17°(典型值)
    - 暗电流: 0.05 nA(典型值);最大5 nA
    - 量子效率: 0.90(850 nm时)
    光电性能
    - 短路电流: 27 µA(典型值)
    - 开路电压: 450 mV(典型值)
    - 上升时间: 0.01 µs(典型值)
    - 下降时间: 0.01 µs(典型值)
    电气特性
    - 前向电压: 1.3 V(典型值)
    - 电容: 13 pF(典型值)
    - 噪声等效功率: 0.006 pW/√Hz(典型值)
    - 探测极限: 8.7e12 cm²·√Hz/W(典型值)

    产品特点和优势


    SFH 229 硅PIN光电二极管的主要特点是其超短的开关时间(典型值为10纳秒),这使得它非常适合用于高速信号处理应用。此外,该产品具有非常高的量子效率(0.90),能够在850纳米波长下提供出色的光谱敏感性。其清环氧树脂封装不仅提高了耐用性,还增强了环境适应性。总的来说,SFH 229 在需要高灵敏度和快速响应时间的应用中表现出色,使其在市场上具有很强的竞争力。

    应用案例和使用建议


    应用案例
    SFH 229 在多个领域有着广泛的应用,例如工业自动化、机器控制和光栅应用。其快速的响应时间和高光谱敏感性使它成为烟雾探测器的理想选择。此外,在家用电器中也可以看到它的身影,例如冰箱和洗衣机等。
    使用建议
    为了确保最佳性能,建议将SFH 229 安装在具有良好散热的环境中,以避免过热影响其性能。对于高速应用,应该注意PCB设计,以减少寄生电容的影响。在焊接过程中,应遵循制造商提供的焊接指南,以防止热应力损坏二极管。

    兼容性和支持


    SFH 229 可以与其他常见的电子元件和设备兼容,适用于多种不同的电路布局。OSRAM Opto Semiconductors 提供全面的技术支持和售后服务,包括产品选型指导、安装支持和技术咨询等。用户可以通过访问官方网站获取更多应用相关的信息。

    常见问题与解决方案


    问题1:如何保护SFH 229免受静电放电损害?
    解决方案: 使用接地良好且符合ANSI/ESDA/JEDEC JS-001标准的手套进行操作,同时在电路设计中加入合适的ESD保护措施。
    问题2:SFH 229的最大反向电压是多少?
    解决方案: SFH 229 的最大反向电压为20V,使用时请确保不超过此电压值以防止击穿。
    问题3:如何正确焊接SFH 229?
    解决方案: 遵循制造商提供的焊接指南,保持焊接温度在235°C至260°C之间,单次焊接时间不超过10秒,接触时间每波不超过5秒。

    总结和推荐


    SFH 229 硅PIN光电二极管凭借其出色的光电性能、快速的响应时间和高可靠性,成为工业自动化和光检测应用中的优选组件。如果您正在寻找一种能够在恶劣环境下提供高灵敏度和可靠性的光电二极管,SFH 229 将是您的不二之选。强烈推荐使用此产品,尤其是对于那些对响应速度和精度要求较高的应用场合。

SFH229参数

参数
Vf-正向电压 1.3V
显示颜色 -
辐射有效面积 0.31mm2
颜色 - 增强 -
视角 34°
最大反向电压 20V(DC)
响应时间 10ns
光灵敏度 620mA/W@ 850nm
暗电流 50pA
二极管类型 PIN
频谱范围 380nm~1.1μm
波长 860nm
长*宽*高 4mm(长度)*3mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

SFH229厂商介绍

OSRAM是全球领先的高科技公司,专注于照明和高科技领域。公司总部位于德国慕尼黑,拥有超过110年的历史,业务遍及全球150多个国家。

OSRAM的产品主要分为三大类:照明解决方案、光电半导体和特种照明。照明解决方案包括家居照明、商业照明和城市照明等;光电半导体主要应用于汽车照明、显示屏背光和传感器等领域;特种照明则包括植物照明、医疗照明和工业照明等。

OSRAM的优势在于其创新能力、品牌影响力和全球布局。公司每年投入大量资金进行研发,拥有众多专利技术。同时,OSRAM品牌在全球享有盛誉,是照明行业的标杆。此外,公司在全球设有多个生产基地和研发中心,能够快速响应市场需求,为客户提供优质的产品和服务。

SFH229数据手册

厂牌 PDF简要描述 下载
OSRAM 光电二极管 OSRAM SFH229 SFH229数据手册

SFH229封装设计

查看详情并下载
Symbol
Footprint
3D Model
