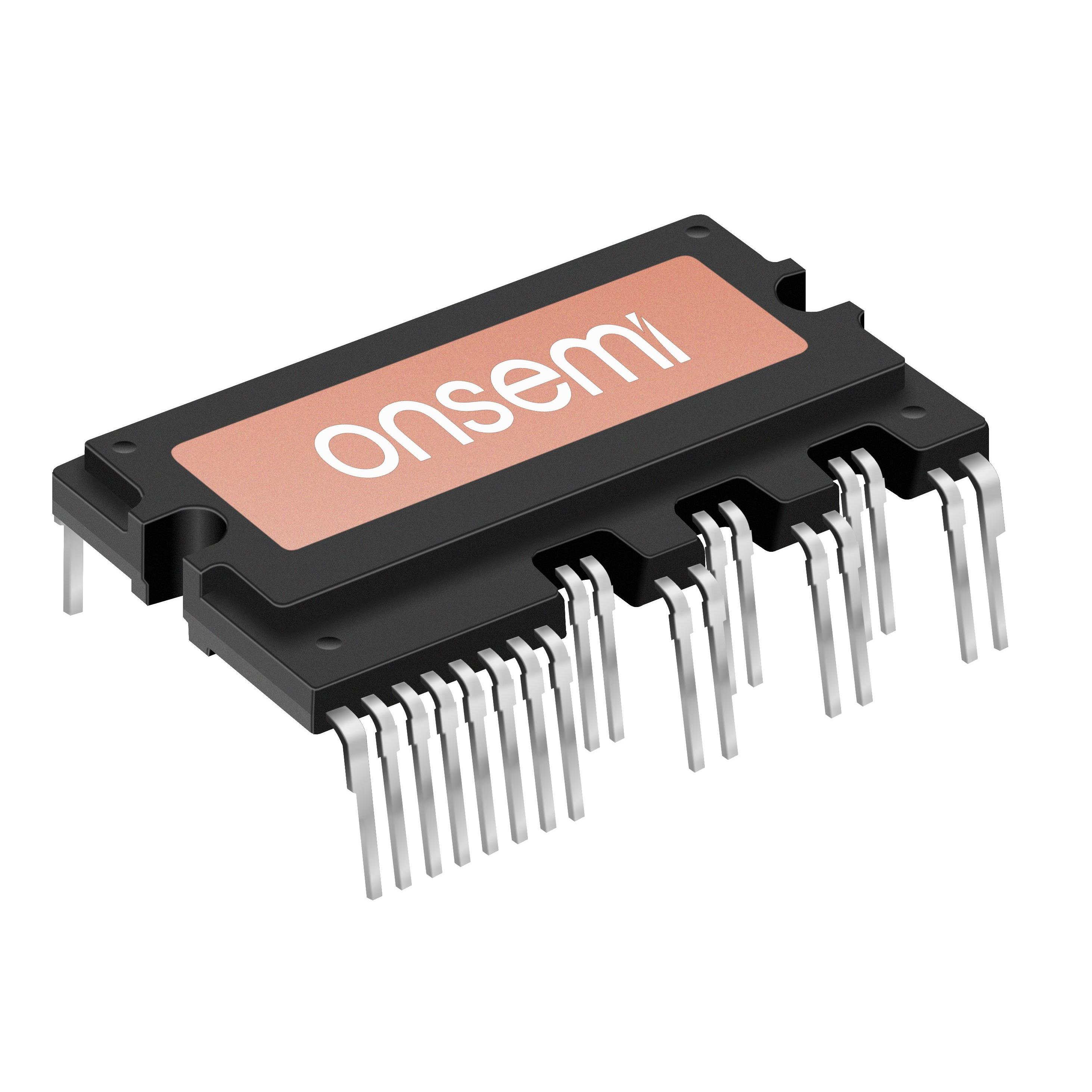

NFA33012L72

产品分类: 其他驱动器
厂牌: ON SEMICONDUCTOR
产品描述:
供应商型号: 488-NFA33012L72-ND
供应商: Digi-Key
标准整包数: 1
ON SEMICONDUCTOR 其他驱动器 NFA33012L72

NFA33012L72概述

    智能功率模块(IPM)NFA33012L72 技术手册

    1. 产品简介


    NFA33012L72 是一款先进的智能功率模块(IPM),适用于交流感应电机、无刷直流(BLDC)电机和永磁同步电机(PMSM)的逆变器输出阶段。该模块集成了内置IGBT的优化门极驱动,以最小化电磁干扰(EMI)和损耗。此外,还提供了多种内部保护功能,如欠压锁定(UVP)、过流关断、驱动IC的热监测及故障报告功能。

    2. 技术参数


    - 电气特性:
    - 输入信号电压:\(-0.3\)~\(V{DD} + 0.3\) V
    - 控制电源电压:\(13.5\)~\(16.5\) V
    - 过电流保护阈值:\(0.45\)~\(0.55\) V
    - 故障输出电压:4.5 V(高电平),0.5 V(低电平)

    - 绝对最大额定值:
    - 供应电压:\(900\) V
    - 每个IGBT的最大连续漏极电流:\(30\) A
    - 集电极-发射极电压:\(1200\) V
    - 收集器功耗:\(357\) W
    - 工作结温:\(-40\)~\(150\) °C

    - 热阻抗:
    - 结到外壳的热阻:\(0.35\) °C/W(逆变器IGBT部分)

    3. 产品特点和优势


    NFA33012L72 的独特功能和优势包括:
    - 高度集成,减少外部电路设计
    - 内置多种保护机制,确保系统安全
    - 高速高压隔离控制电路,提供可靠的门极驱动
    - 分离的负相IGBT终端支持三相电流感测

    4. 应用案例和使用建议


    典型应用:
    - 工业驱动装置
    - 工业泵和风扇
    - 工业自动化设备
    使用建议:
    - 在安装时应注意温度管理,特别是在高负载条件下。
    - 确保连接线缆的电感不会超过规定范围,以避免触发过流保护。
    - 使用前需验证输入脉宽是否满足推荐条件。

    5. 兼容性和支持


    - 兼容性:与其他标准电气设备兼容。
    - 支持:供应商提供详细的文档和支持服务,以帮助用户解决问题。

    6. 常见问题与解决方案


    - 问题1:过电流故障
    - 解决方法:检查输入信号,确认没有超载,并且电感不超标。
    - 问题2:欠压锁定
    - 解决方法:确认输入电压是否稳定,未达到规定的最低值。

    7. 总结和推荐


    总结:NFA33012L72 是一款高性能的智能功率模块,具有高度集成、多重保护功能和广泛的适用范围,是工业自动化设备的理想选择。
    推荐:强烈推荐使用,尤其是在需要高可靠性、紧凑设计的应用场景中。

NFA33012L72参数

参数
驱动数量 -
拓扑 -
安装方式 通孔安装
包装方式 管装
