NDSH20120CDN

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 24A TO-247-3LD 通孔安装
供应商型号: 4381462
供应商: 海外现货
标准整包数: 1

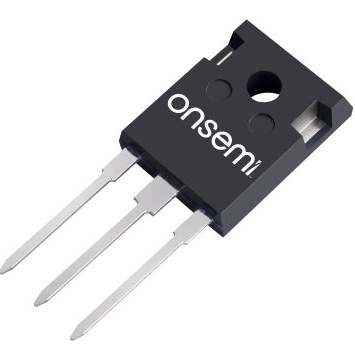

ON SEMICONDUCTOR 整流二极管/整流桥 NDSH20120CDN

NDSH20120CDN概述

    Silicon Carbide (SiC) Schottky Diode – EliteSiC

    1. 产品简介


    硅碳化物(SiC)肖特基二极管采用了一种全新的技术,相比传统的硅基二极管,它提供了卓越的开关性能和更高的可靠性。该产品型号为NDSH20120CDN,属于EliteSiC系列,具备20安培(A)的最大正向电流和1200伏特(V)的最大反向电压。这种二极管适用于广泛的应用场景,包括通用电路、开关电源(SMPS)、太阳能逆变器以及不间断电源(UPS)。

    2. 技术参数


    - 额定电压:1200V
    - 最大正向电流:10A/20A(不同测试条件)
    - 最大瞬态浪涌电流:546A(25°C),459A(150°C)
    - 功率耗散:94W(25°C),16W(150°C)
    - 热阻抗:1.6°C/W(结到外壳),40°C/W(结到环境)
    - 反向漏电流:1µA至200µA(不同温度)
    - 总电容:46nC至32nC(不同电压)

    3. 产品特点和优势


    - 无反向恢复电流:这使得该二极管具有温度无关的开关特性。
    - 高耐压能力:可承受高达1200V的峰值重复反向电压。
    - 出色的热性能:热阻低,易于散热。
    - 优越的可靠性:适用于高温工作环境(最高175°C)。
    - 并联容易:正温度系数使得并联操作更为简便。

    4. 应用案例和使用建议


    应用案例:
    - 作为太阳能逆变器的一部分,该二极管能显著提高系统效率,减少电磁干扰(EMI)。
    - 在电源转换电路中,SiC肖特基二极管能提供更快的开关速度和更高的频率,从而提升系统的整体功率密度。
    使用建议:
    - 确保散热设计足够强大,特别是在高功率运行时。
    - 仔细监控环境温度,确保在规定的温度范围内运行,以避免热损坏。

    5. 兼容性和支持


    NDSH20120CDN与市场上常见的电路板和组件兼容。此外,制造商提供了详尽的技术支持文档和在线资源,以帮助用户进行安装和调试。

    6. 常见问题与解决方案


    - Q: 最大工作温度是多少?
    - A: 最大结温为175°C,因此可以在极端环境下使用。
    - Q: 如何处理瞬态浪涌电流?
    - A: 使用合适的保护电路和散热器来应对瞬态浪涌电流。

    7. 总结和推荐


    综上所述,NDSH20120CDN SiC肖特基二极管凭借其卓越的性能、高可靠性和广泛的应用范围,是一个值得推荐的产品。特别是对于需要高效率、快速开关速度和高功率密度的应用场景来说,这款二极管无疑是理想的选择。推荐所有希望提升系统性能的专业人士考虑使用该产品。

NDSH20120CDN参数

参数
正向浪涌电流 -
配置 -
If - 正向电流 24A
Ir - 反向电流 -
Vr-反向电压 -
反向恢复时间 -
通用封装 TO-247-3LD
安装方式 通孔安装
包装方式 管装

NDSH20120CDN厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NDSH20120CDN数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR NDSH20120CDN NDSH20120CDN数据手册

NDSH20120CDN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 49.381
5+ ¥ 49.381
10+ ¥ 44.2454
50+ ¥ 43.4553
100+ ¥ 43.4553
250+ ¥ 43.4553
库存: 427
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 49.38
