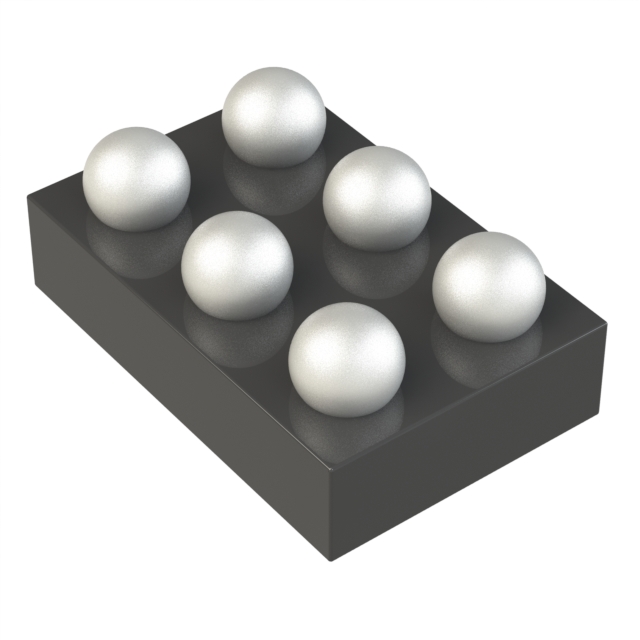

FPF2195UCX-SN00331

产品分类: 其他驱动器
厂牌: ON SEMICONDUCTOR
产品描述:
供应商型号: CY-FPF2195UCX-SN00331
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 其他驱动器 FPF2195UCX-SN00331

FPF2195UCX-SN00331概述

    全功能负载开关产品技术手册

    产品简介


    FPF2193、FPF2194 和 FPF2195 系列是一组全功能负载开关,专为应对大电流条件下的系统和负载提供全面保护而设计。这些器件集成了一个 55 mΩ 的电流限制型 P 沟道 MOSFET,输入电压范围为 1.8 至 5.5 V。产品主要应用于手持设备(如 PDA、手机)、便携式企业/工业设备、数字相机、外围端口及配件、便携式医疗设备和热插拔电源等领域。

    技术参数


    以下是这些产品的关键技术参数:
    - 输入电压范围:1.8 至 5.5 V
    - 工作温度范围:-40°C 至 +85°C
    - 启动延迟时间:tdON = 20 μs
    - 关闭延迟时间:tdOFF = 15 μs
    - 最大输入电压:6.0 V
    - 短路响应时间:对于轻度过流条件 tSC = 5 μs,对于硬短路 tSC = 30 ns
    - 最大功耗:FPF2193/FPF2194: 515.6 mW;FPF2195: 8.25 W(当输出短路时)
    其他性能参数包括:
    - 可调电流限值范围:100 mA 至 1.5 A
    - 最低电流限值:45 mA
    - 启动和关断控制逻辑输入电压范围:1.8 V 至 5.5 V

    产品特点和优势


    FPF2193、FPF2194 和 FPF2195 的核心优势包括以下几点:
    1. 高集成度:单芯片封装集成了 MOSFET、控制器和保护电路,节省空间且简化设计。
    2. 灵活的电流限值调整:通过外部电阻设置电流限值,适用于各种应用场景。
    3. 多种保护机制:包括过流保护、欠压锁定(UVLO)、热关断及反向电流阻断功能,确保系统稳定性。
    4. 高可靠性:热关断阈值为 140°C,保证器件在过热情况下安全运行。
    5. 快速响应:开关具有快速的短路响应时间和电流限值调整能力。

    应用案例和使用建议


    根据产品手册,FPF2193、FPF2194 和 FPF2195 已成功应用于多个行业,如移动通信、医疗电子和工业自动化领域。具体应用案例包括:
    - 便携式电子产品:用于 USB 端口的电流管理,以防止短路或过载。
    - 便携式医疗设备:保护敏感电子组件免受异常电流冲击。
    - 工业控制系统:在需要高精度和可靠性的场景下实现负载开关功能。
    使用建议:
    1. 输入电容选择:在启动时应配置适当容量的陶瓷电容器(CIN ≥ 0.1 μF),以减少瞬态电流对输入电压的影响。
    2. 输出电容限制:根据电流限值调整输出电容(COUT)以避免触发过流检测功能。
    3. 布局优化:确保输入和输出电容靠近器件放置,并使用宽幅走线以降低寄生效应。

    兼容性和支持


    这些器件与其他标准电源模块高度兼容,广泛支持主流工业接口。制造商提供全面的技术文档和支持服务,包括产品数据手册、应用指南和样品测试支持。

    常见问题与解决方案


    以下是一些常见问题及其解决方法:
    1. 问题:负载切换后输出电压不稳定
    - 解决方案:检查输入电容是否符合要求,并确认 PCB 布局是否合理。

    2. 问题:开关频繁跳闸
    - 解决方案:重新评估所选的外部电阻值(RSET),确保电流限值设定正确。
    3. 问题:热关断激活
    - 解决方案:优化散热设计或降低功耗模式。

    总结和推荐


    综上所述,FPF2193、FPF2194 和 FPF2195 系列负载开关以其紧凑设计、强大保护功能和灵活配置赢得了市场的认可。它们特别适合对空间和可靠性要求较高的应用场景。我们强烈推荐在需要高电流管理和系统保护的应用中采用这些器件。

FPF2195UCX-SN00331参数

参数
拓扑 -
驱动数量 -
安装方式 贴片安装,黏合安装
包装方式 卷带包装

FPF2195UCX-SN00331厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FPF2195UCX-SN00331数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他驱动器 ON SEMICONDUCTOR FPF2195UCX-SN00331 FPF2195UCX-SN00331数据手册

FPF2195UCX-SN00331封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 0.2923 ¥ 2.5156
500+ $ 0.2896 ¥ 2.4927
1000+ $ 0.2815 ¥ 2.3784
5000+ $ 0.2815 ¥ 2.3784
库存: 25858
起订量: 398 增量: 1
交货地:
最小起订量为:300
合计: ¥ 754.68
