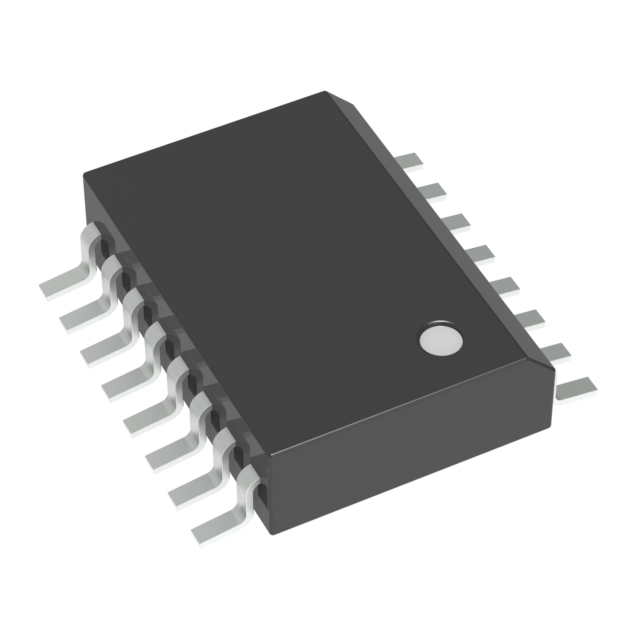

NLV14099BDWR2G

产品分类: 锁存器
厂牌: ON SEMICONDUCTOR
产品描述: 50ns 标准 1 3V 18V 8.8mA Addressable,D-Type 1 8.8mA SOIC-16 贴片安装,黏合安装
供应商型号: FL-NLV14099BDWR2G
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 锁存器 NLV14099BDWR2G

NLV14099BDWR2G概述

    电子元器件产品技术手册:MC14099B 8位地址可寻址锁存器

    产品简介


    MC14099B 是一款8位地址可寻址锁存器,主要用于将串行输入数据转换为并行输出。它支持通过A0、A1和A2引脚进行寻址,并且当写禁用(Write Disable)处于低电平时,允许数据进入锁存器。该锁存器的数据输入端口是单向的写入端口。无论Write Disable和Write/Read的状态如何,数据都会在八个锁存器的输出端并行呈现。

    技术参数


    - 供电电压范围:3.0 Vdc 至 18.0 Vdc
    - 输入/输出电压范围:-0.5 V 至 VDD + 0.5 V
    - 最大输入/输出电流:每引脚 ±10 mA
    - 电源功率耗散:每个封装的最大500 mW
    - 工作温度范围:环境温度 -55°C 至 +125°C,存储温度 -65°C 至 +150°C
    - 时钟信号参数:最高频率为4.5 μA/kHz
    - 传播延迟时间:200 ns 至 400 ns(典型值)

    产品特点和优势


    - 串行数据输入:方便数据输入到锁存器。
    - 并行输出:能够将串行数据快速转化为并行输出,提升处理效率。
    - 主复位功能:具有主复位能力,可以在需要时重置所有状态。
    - 高可靠性:支持宽泛的工作温度范围,且具有过压保护功能。
    - 环境友好:无铅且符合RoHS标准,适用于汽车和其他对环保要求高的场合。

    应用案例和使用建议


    - 数据采集系统:用于传感器数据的缓存和读取。
    - 显示控制系统:如数字显示器的数据缓冲。
    - 通信接口:例如SPI总线的数据暂存。
    建议使用时应注意避免在地址输入引脚A0、A1和A2的转换过程中关闭写禁用,以防止数据意外变化。

    兼容性和支持


    - 兼容性:与CD4099B引脚兼容,便于替换和升级。
    - 支持和服务:提供AEC-Q100认证,支持PPAP(生产件批准程序),并有完整的文档和技术支持资源。

    常见问题与解决方案


    1. Q: 如何确保正确读取锁存器状态?
    - A: 确保Write Disable处于低电平,然后根据地址引脚进行寻址。如果未正确读取,检查引脚连接是否正确。
    2. Q: 如何解决功耗过高问题?
    - A: 确认输入电流和供电电压是否在规定范围内。若超出,可能需要增加散热措施或降低负载。

    总结和推荐


    综上所述,MC14099B是一款高度可靠且灵活的电子元器件。它的特性使其在多种应用场合中表现出色,特别是在需要高稳定性和灵活性的应用中。对于需要处理串行数据的系统而言,MC14099B是一个值得推荐的选择。此外,其宽泛的工作温度范围和多种封装选项也使其适用于各种工业环境。

NLV14099BDWR2G参数

参数
传播延迟时间 50ns
最大工作供电电压 18V
Iq-静态电流 -
最小工作供电电压 3V
逻辑功能 Addressable,D-Type
输出类型 标准
高电平输出电流 8.8mA
极性 -
逻辑系列 -
电路数量 1
独立电路 1
低电平输出电流 8.8mA
通用封装 SOIC-16
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 新设计不推荐
包装方式 散装,卷带包装

NLV14099BDWR2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NLV14099BDWR2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 锁存器 ON SEMICONDUCTOR NLV14099BDWR2G NLV14099BDWR2G数据手册

NLV14099BDWR2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
