NCP5369MNR2G

产品分类: 其他驱动器
厂牌: ON SEMICONDUCTOR

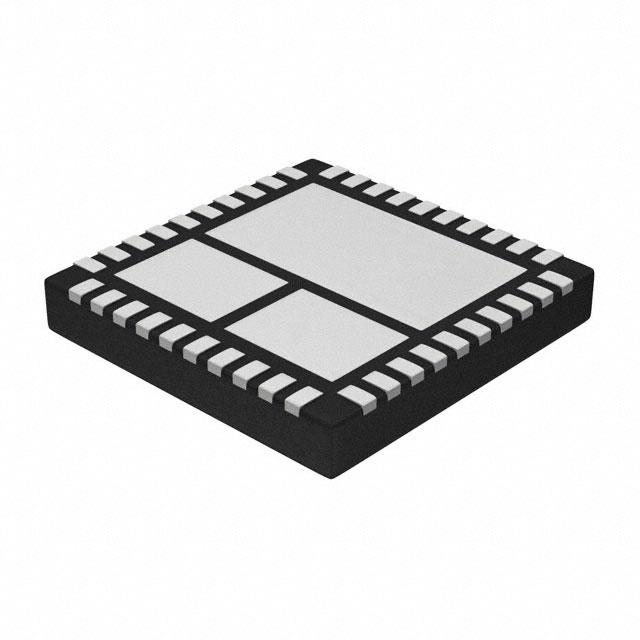

产品描述: 半桥 2 QFN-40 贴片安装,黏合安装 6mm(长度)*6mm(宽度)
供应商型号: NCP5369MNR2G
供应商: 国内现货
标准整包数: 1
ON SEMICONDUCTOR 其他驱动器 NCP5369MNR2G

NCP5369MNR2G概述

    NCP5369 Integrated Driver and MOSFET 技术手册解析

    产品简介


    NCP5369 是一款高度集成的驱动器和 MOSFET 模块,专为高电流 DC-DC 升压电源转换应用设计。该模块将驱动器、高端 MOSFET 和低端 MOSFET 集成在一个 6 mm x 6 mm 的 40 引脚 QFN 封装中。这种集成设计显著减少了寄生效应和板级空间,相比分立组件解决方案具有明显的优势。

    技术参数


    - 开关频率: 最高达 1 MHz
    - 输出电流: 最大可达 35 A
    - 内部自举二极管
    - 零电流检测
    - 欠压锁定保护
    - 热警告/热关断
    - 绝对最大额定值:
    - 输入电压 (VIN): -0.3 V 到 30 V
    - 逻辑输入电压 (VCIN): -0.3 V 到 7 V
    - 节点输出电压 (VSWH): -5 V
    - 峰值输出电流: 在 300 kHz 下,VIN = 12 V,VOUT = 1.2 V 时最高可达 50 A(持续 10 毫秒)

    - 推荐工作范围:
    - 输入电压 (VIN): 4.5 V 到 25 V
    - 控制输入电压 (VCIN): 4.5 V 到 5.5 V

    - 电气特性:
    - 供电电流: 在正常模式下 14 至 20 mA
    - 欠压锁定启动阈值: 3.8 V 至 4.5 V
    - 自举二极管正向电压: 0.1 V 至 0.6 V

    产品特点和优势


    NCP5369 的关键优势包括:
    - 高集成度: 驱动器、高端和低端 MOSFET 集成在一起,减少了外部连接,降低了寄生效应。
    - 高效率: 高达 1 MHz 的开关频率和最大 35 A 的输出电流使得该模块适用于高性能电源转换需求。
    - 多功能性: 支持零电流检测和欠压锁定保护,确保了系统的可靠性和安全性。
    - 热管理: 内置热警告和热关断功能,提高了产品的长期稳定性。

    应用案例和使用建议


    NCP5369 主要应用于同步降压转换器拓扑中,其单个 PWM 输入信号即可控制高低端 MOSFET 的驱动。应用示例包括:
    - 通信设备: 用于电源管理和供电系统中。
    - 工业自动化: 为电机控制和传感器提供稳定电源。
    - 消费电子: 用于便携式设备和充电器。
    使用建议:
    - 确保适当的散热措施,特别是在高电流和高频条件下。
    - 使用低 ESR 陶瓷电容进行电源去耦。
    - 注意自举电容器的选择,确保电压和容量的合适匹配。

    兼容性和支持


    NCP5369 与多种系统兼容,支持通过不同的控制输入电压和电源电压进行灵活配置。厂商提供详尽的技术文档和在线支持,包括技术库和网站资源,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - Q: 如何处理过高的温度?
    - A: 当温度达到 150°C 时,THWN 引脚会被拉低触发热警告;若温度超过 180°C,则会进入热关断状态,需检查散热措施是否到位。

    - Q: 什么是零电流检测?
    - A: 零电流检测 (ZCD) 功能可通过 ZCDEN# 引脚设置来启用。当启用时,系统会在检测到零电流后自动关闭低端 MOSFET。

    总结和推荐


    总体而言,NCP5369 是一款高性能、高可靠性的驱动器和 MOSFET 集成模块,特别适合需要高效电源转换的应用。其高集成度、多功能性和可靠的安全保护机制使其在市场上具有很高的竞争力。强烈推荐用于需要高电流和高频工作的应用场景。
    通过以上的技术手册解析,希望读者能更全面地了解 NCP5369 的特性和应用场景,为其在具体项目中的使用提供有价值的参考。

NCP5369MNR2G参数

参数
拓扑 半桥
驱动数量 2
长*宽*高 6mm(长度)*6mm(宽度)
通用封装 QFN-40
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

NCP5369MNR2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP5369MNR2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他驱动器 ON SEMICONDUCTOR NCP5369MNR2G NCP5369MNR2G数据手册

NCP5369MNR2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 12.828
10+ ¥ 10.4666
库存: 1961
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 12.82
