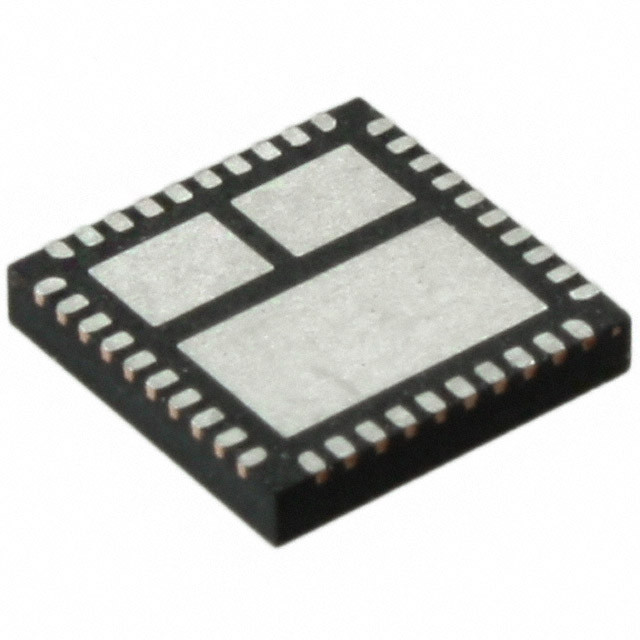

FDMF6833C

产品分类: 其他驱动器
厂牌: ON SEMICONDUCTOR
产品描述: 半桥 1 QFN 贴片安装,黏合安装 6mm(长度)*6mm(宽度)
供应商型号: CY-FDMF6833C
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 其他驱动器 FDMF6833C

FDMF6833C概述

    FDMF6833C — Extra-Small, High-Performance, High-Frequency DrMOS Module

    1. 产品简介


    FDMF6833C 是Fairchild半导体开发的一款超高性能DrMOS模块,专为高电流、高频同步降压DC-DC转换器设计。该模块集成了驱动IC、两个功率MOSFET以及一个自举肖特基二极管,提供卓越的开关性能和系统效率。适用于笔记本电脑、高性能游戏主板、紧凑型刀片服务器以及桌面电脑等多种应用场景。

    2. 技术参数


    - 物理尺寸:6x6 mm PQFN封装,集成热管理设计。
    - 电压范围:
    - 供电电压:控制电路(VCIN):4.5 V至5.5 V;驱动电路(VDRV):4.5 V至5.5 V;输出端(VIN):3.0 V至24.0 V。
    - 绝对最大额定值:
    - VCIN: -0.3 V 至 6.0 V。
    - VDRV: -0.3 V 至 6.0 V。
    - VSMOD#: -0.3 V 至 6.0 V。
    - VTHWN#: -0.3 V 至 6.0 V。
    - VPHS: -0.3 V 至 30.0 V。
    - TJMAX: 最大结温150℃。
    - 电气特性:
    - 电源输入:最高可达30 V,输出电流高达50 A。
    - 驱动阻抗:源电流100 mA时高侧驱动阻抗1Ω,低侧驱动阻抗0.5Ω。
    - 温度警告阈值:激活温度150℃,复位温度135℃。
    - 死区时间:适应性门驱动技术,最小死区时间为15 ns。

    3. 产品特点和优势


    - 超高紧凑度:6x6 mm的紧凑封装,比传统分立解决方案节省72%的空间。
    - 系统效率:峰值效率超过93%,适合轻载条件下的高效运行。
    - 干净的开关波形:减少振铃,提高系统的稳定性和可靠性。
    - 高温耐受性:具有温度警告标志,防止过温操作。
    - 兼容性强:支持多种PWM控制器的三态输入信号,提高了灵活性和适用性。

    4. 应用案例和使用建议


    - 笔记本电脑:由于其高电流处理能力和小体积,适用于轻薄便携的笔记本电脑。
    - 高性能游戏主板:集成驱动IC和高性能MOSFET技术,可以提升系统的响应速度和稳定性。
    - 刀片服务器:紧凑的封装设计使其在空间有限的环境中表现出色。
    - 使用建议:确保电源输入电容和自举电容靠近相应的引脚放置,以减少杂散电感,保证系统的稳定性和可靠性。

    5. 兼容性和支持


    - 兼容性:支持各种PWM控制器,可通过三态输入实现广泛的兼容性。
    - 技术支持:用户可以通过电子邮件和电话联系ON Semiconductor的技术支持团队,获取详尽的技术支持和维护信息。

    6. 常见问题与解决方案


    - 问题1:当系统处于轻载条件下,如何优化功耗?
    - 解决方案:启用Skip Mode功能,关闭低侧MOSFET的栅极信号,减少输出电容的放电,提高轻载时的转换效率。
    - 问题2:如何避免在开关节点上产生噪声?
    - 解决方案:正确布置高电流路径(如VIN、VSWH、VOUT、GND),确保它们短而宽,以减少杂散电感和电阻。在设计时,应考虑使用RC滤波器来提高噪声抑制能力。

    7. 总结和推荐


    FDMF6833C作为一款高性能的DrMOS模块,以其超高的紧凑性、优异的系统效率和可靠的温度管理功能,在高电流、高频同步降压DC-DC转换器领域表现出色。我们强烈推荐在需要高效率和紧凑设计的应用场景中使用此产品。

FDMF6833C参数

参数
拓扑 半桥
驱动数量 1
长*宽*高 6mm(长度)*6mm(宽度)
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 散装,卷带包装

FDMF6833C厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。
