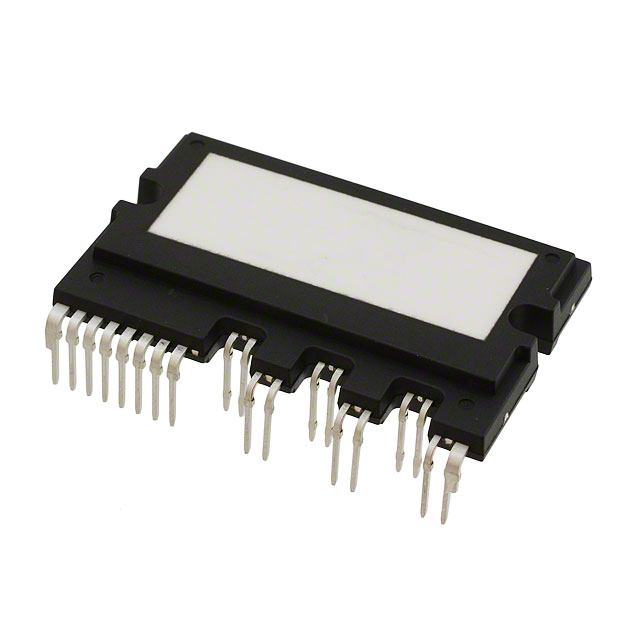

FNB35060T

产品分类: 其他驱动器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 交流感应,BLDC 电动机,PMSM 电动机智能电源模块, Motion SPM 3系列, 3 相输出, 最大输出2A, SPM3封装
供应商型号: 2748788
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 其他驱动器 FNB35060T

FNB35060T概述

    FNB35060T Motion SPM 3 Series 技术手册解析

    1. 产品简介


    FNB35060T 是一款由 ON Semiconductor(前身为 Fairchild Semiconductor)开发的高级运动控制智能电源模块(SPM),属于 Motion SPM® 3 系列。该模块专为交流感应电机、BLDC(无刷直流电机)和永磁同步电机设计,提供了一个高性能的三相逆变输出级。其主要功能包括:高电压绝缘驱动电路、短路保护、过流检测、温度监测和故障报告。产品广泛应用于家用电器和工业电机控制系统中。

    2. 技术参数


    - 工作电压: 供电电压(VPN)范围为 0 至 450V,峰值为 500V。
    - 电流能力: 每个 IGBT 的集电极电流(IC)额定值为 50A,峰值为 100A。
    - 散热性能: 热阻值为 0.34°C/W(逆变 IGBT 部分)和 0.93°C/W(逆变 FWD 部分)。
    - 操作温度: 工作结温(TJ)范围为 -40°C 至 150°C,存储温度范围为 -40°C 至 125°C。
    - 隔离电压: 隔离耐压为 2500Vrms / 1 分钟。
    - 开关时间: HS 和 LS IGBT 开关时间分别为 0.80 至 1.80μs 和 0.65 至 1.65μs。

    3. 产品特点和优势


    FNB35060T 在设计上具备多个独特的功能和优势:
    - 低损耗: 集成了短路等级的IGBT,并采用铝氮化物DBC基板以降低热阻。
    - 简化PCB布局: 内置自举二极管和专用Vs引脚使得PCB布局更为简单。
    - 多保护功能: 包括欠压锁定、过流关闭、热监测和故障报告等。
    - 易于使用: 仅需单个电源电压即可运行,通过LVIC温度传感实现温度监控。

    4. 应用案例和使用建议


    该产品适用于各类家用电器和工业电机控制系统。例如,在空调压缩机的驱动系统中,可以利用其出色的温度监测和保护功能来确保长期稳定运行。建议在使用时注意电源的脉冲宽度和频率,以避免不必要的过载情况。

    5. 兼容性和支持


    该模块与同类其他电子元器件具有良好的兼容性,可以轻松集成到现有系统中。ON Semiconductor 提供详尽的技术文档和支持服务,帮助客户解决使用过程中可能遇到的问题。

    6. 常见问题与解决方案


    - 欠压锁定问题: 确保输入电压保持在规定范围内,防止因电压不足导致的欠压锁定。
    - 过流保护触发: 监控并限制驱动电流,避免超出模块的最大允许值。
    - 温度过高: 确保良好的散热条件,尤其是在高负载情况下。

    7. 总结和推荐


    总体而言,FNB35060T 是一款高度集成且功能强大的智能电源模块,非常适合应用于各种电机控制场景。其优秀的性能和可靠性使其成为同类产品中的佼佼者。建议有类似需求的客户考虑选用此模块以提升系统的整体表现。

FNB35060T参数

参数
拓扑 3 相
驱动数量 -
44.2mm(Max)
27mm(Max)
5.7mm(Max)
通用封装 SPM-27-RA
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 管装
