FNB50560T1

产品分类: 其他驱动器
厂牌: ON SEMICONDUCTOR
产品描述: Motion SPM 55 Series
供应商型号: FL-FNB50560T1
供应商: 海外现货
标准整包数: 1

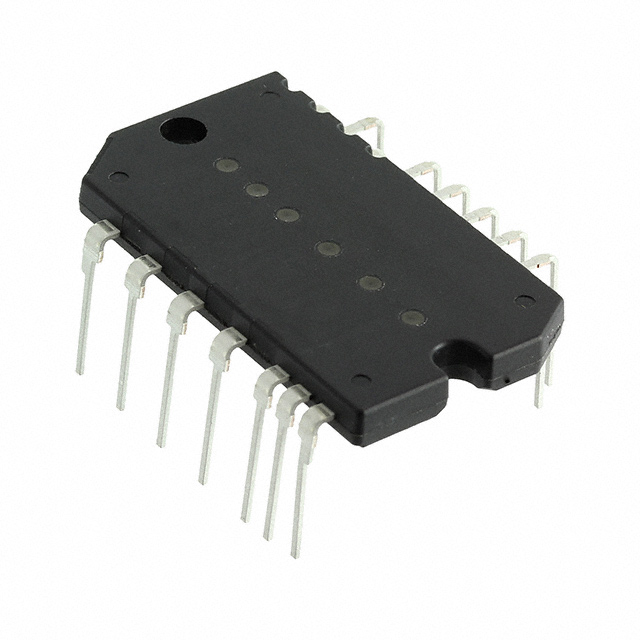

ON SEMICONDUCTOR 其他驱动器 FNB50560T1

FNB50560T1概述

    FNB50560T1 Motion SPM® 55 系列智能电源模块

    1. 产品简介


    FNB50560T1 是一款集成型的智能电源模块(SPM® 55系列),提供高效率的三相逆变输出。此模块适用于交流感应电机、无刷直流电机和永磁同步电机,广泛应用于家用电器和工业电机控制领域。它集成了低损耗、短路额定IGBT,以及内部IGBT的优化栅极驱动,以减少电磁干扰和损耗。此外,模块还提供了多种保护功能,如欠压锁定、互锁功能、过电流关闭和热监测。

    2. 技术参数


    - 基本规格:600V - 5A 三相IGBT逆变器
    - 供电电压范围:低压输入300V至400V,控制电压14V至16.5V
    - 额定功率:19W(每芯片)
    - 温度范围:-40°C至150°C
    - 隔离等级:AC 60Hz下1500Vrms
    - 开关时间:开启时间500ns,关断时间500ns
    - 耐压:最高击穿电压600V

    3. 产品特点和优势


    - 认证:UL认证编号E209204 (符合UL1557)
    - 集成保护:包括欠压锁定、短路检测、热监测等
    - 多功能接口:支持3.3V/5V逻辑电平输入,具备施密特触发器输入
    - 高效驱动:内置高电压隔离高速级联控制电路,仅需单电源电压
    - 安全隔离:内置HVIC温度传感,可监测驱动IC温度

    4. 应用案例和使用建议


    - 应用场景:主要用于家庭电器和工业电机控制系统,典型应用包括空调压缩机、洗衣机电机、风扇电机等。
    - 使用建议:
    - 布局设计:确保各输入引脚尽可能短,避免信号振荡。
    - 滤波电容配置:建议使用1nF的滤波电容(如CPS = 1nF)以优化输入信号。
    - 连接设计:控制地线与电源地线应连接到一个点,确保最小化接线距离。

    5. 兼容性和支持


    - 兼容性:可以直接与微控制器终端耦合,无需光电耦合器或变压器隔离。
    - 技术支持:制造商提供详细的安装指南和技术文档,确保系统稳定运行。

    6. 常见问题与解决方案


    - 问题1:输入脉冲宽度不足,导致响应失败。
    - 解决方案:检查输入信号脉宽,确保大于0.7μs。
    - 问题2:电源电压不稳定,导致系统故障。
    - 解决方案:使用稳定电源并安装适当的瞬态电压抑制器。

    7. 总结和推荐


    FNB50560T1是一款高性能、高度集成的智能电源模块,具有卓越的保护功能和高效的驱动能力。它非常适合于各种电机控制应用,并且通过UL认证,确保了安全性。考虑到其优越的性能和广泛的应用范围,我们强烈推荐将其用于家用电器和工业电机控制系统的设计中。

FNB50560T1参数

参数
拓扑 -
驱动数量 -
长*宽*高 37mm*21mm*6mm
安装方式 通孔安装
零件状态 停产
包装方式 管装

FNB50560T1厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FNB50560T1数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他驱动器 ON SEMICONDUCTOR FNB50560T1 FNB50560T1数据手册

FNB50560T1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.2845 ¥ 53.2299
库存: 156
起订量: 95 增量: 1
交货地:
最小起订量为:1
合计: ¥ 53.22
