NCP4545IMNTWG-L

产品分类: 其他驱动器
厂牌: ON SEMICONDUCTOR
产品描述: 高端 QFN 贴片安装,黏合安装 3mm(长度)*3mm(宽度)
供应商型号: FL-NCP4545IMNTWG-L
供应商: 海外现货
标准整包数: 1

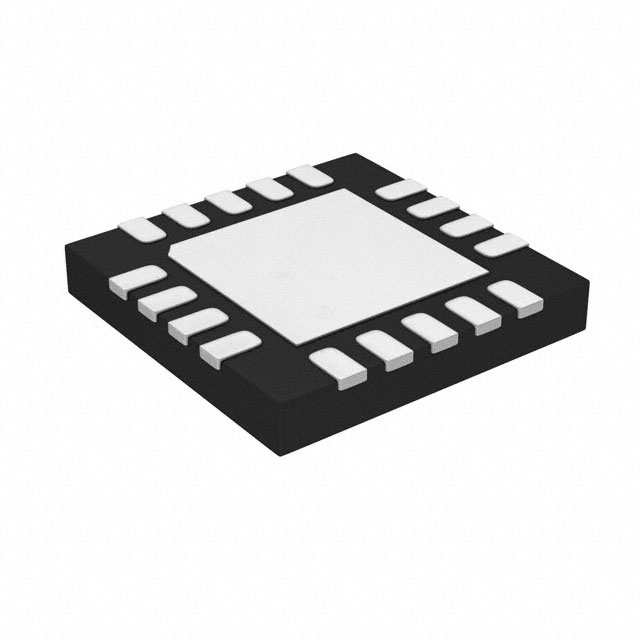

ON SEMICONDUCTOR 其他驱动器 NCP4545IMNTWG-L

NCP4545IMNTWG-L概述


    产品简介


    产品名称:NCP4545 ecoSwitch
    产品类型:NCP4545 是一种高级负载管理控制的可控负载开关,具备低导通电阻(RON)特性。该器件集成了控制器和驱动功能,并将高性能低导通电阻的功率MOSFET整合于单一装置中。
    主要功能:该产品能够通过软启动功能有效限制涌流电流,实现高效电源域切换。此外,它还提供了一个可调上升率控制功能,可以自适应调节输入电压范围,满足不同的电源需求。
    应用领域:广泛应用于笔记本和平板电脑、手持式电子产品、数码相机、便携式医疗设备、硬盘以及外围端口等。

    技术参数


    - 输入电压范围:0.5V至6V
    - 输出电压范围:3V至5.5V
    - 最大导通电流:10.5A
    - 导通电阻:在5.0V VCC下,1.8V VIN时为4.7mΩ;在5.0V VCC下,5.0V VIN时为4.9mΩ
    - 漏电电流:VEN = 0V,VIN = 6V时为0.025μA
    - 供电待机电流:VEN = 0V,VCC = 5.5V时为5.0μA
    - 电源动态电流:VEN = VCC = 5.5V时为250μA
    - 泄放电阻:50Ω至200Ω
    - EN输入高电平:2.0V
    - EN输入低电平:0.8V
    - EN拉低电阻:40kΩ至180kΩ
    - EN拉上电阻:40kΩ至180kΩ

    产品特点和优势


    - 先进控制器:具备充电泵,提高了可靠性。
    - 集成N-通道MOSFET:简化电路设计,提高稳定性。
    - 软启动功能:可调上升率控制,有效限制涌流电流,确保设备安全。
    - 低导通电阻:降低功耗,提升效率。
    - 无外部组件要求:减少外部组件数量,节省空间。
    - 无铅封装:环保友好,适用于各种严苛的应用环境。

    应用案例和使用建议


    应用案例:笔记本电脑、平板电脑、数码相机、便携式医疗设备、硬盘等。例如,在笔记本电脑的电源管理系统中,NCP4545用于高效管理和控制不同电源域之间的切换。
    使用建议:
    - 确保电源电压在规定的范围内,以保证正常工作。
    - 使用内部充电泵时需注意合适的VCC电压以达到期望的RON值。
    - 在启用MOSFET之前,务必确认EN引脚配置正确(Active-High或Active-Low)。
    - 外部元件(如电容)可以根据需要调整延时、上升率和泄放电阻,但过大可能影响性能。

    兼容性和支持


    兼容性:NCP4545与大多数数字输入兼容,支持多种电源域切换。该产品可用于多种便携式设备,无需额外组件即可实现高效能切换。
    支持和服务:制造商提供了详细的文档和技术支持,包括详细的订单和运输信息、电路图及时间图、推荐操作范围、电气特性等。

    常见问题与解决方案


    1. 问题:如何调整启停延迟?
    - 解决方案:通过在延迟引脚和地面或VOUT之间添加外部电容来增加延迟时间。
    2. 问题:如何设置上升速率?
    - 解决方案:通过在上升速率引脚和VOUT之间添加外部电容来调整上升速率,但需确保电容大于470pF。
    3. 问题:EN引脚设置错误怎么办?
    - 解决方案:检查EN引脚配置,确保符合应用需求(Active-High或Active-Low)。如果配置错误,重新连接EN引脚至正确的电压电平。

    总结和推荐


    总结:NCP4545是一款高效、低成本的可控负载开关,特别适用于电源管理和热插拔应用。其低导通电阻和先进的控制器使其成为许多消费电子产品和工业应用的理想选择。通过内部充电泵和灵活的外部调整能力,该产品能够在多种条件下保持良好的性能。
    推荐:强烈推荐给寻求高效电源管理和负载开关解决方案的工程师和设计师。该产品的多功能性和灵活性使其在不同应用中表现出色,尤其是在需要低功耗和紧凑设计的场合。

NCP4545IMNTWG-L参数

参数
驱动数量 -
拓扑 高端
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

NCP4545IMNTWG-L厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP4545IMNTWG-L数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他驱动器 ON SEMICONDUCTOR NCP4545IMNTWG-L NCP4545IMNTWG-L数据手册

NCP4545IMNTWG-L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.6458 ¥ 5.4703
库存: 77126
起订量: 923 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.47
