NFVA25012NP2T

产品分类: 其他驱动器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi igbt模块
供应商型号: NFVA25012NP2T
供应商: 国内现货
标准整包数: 48

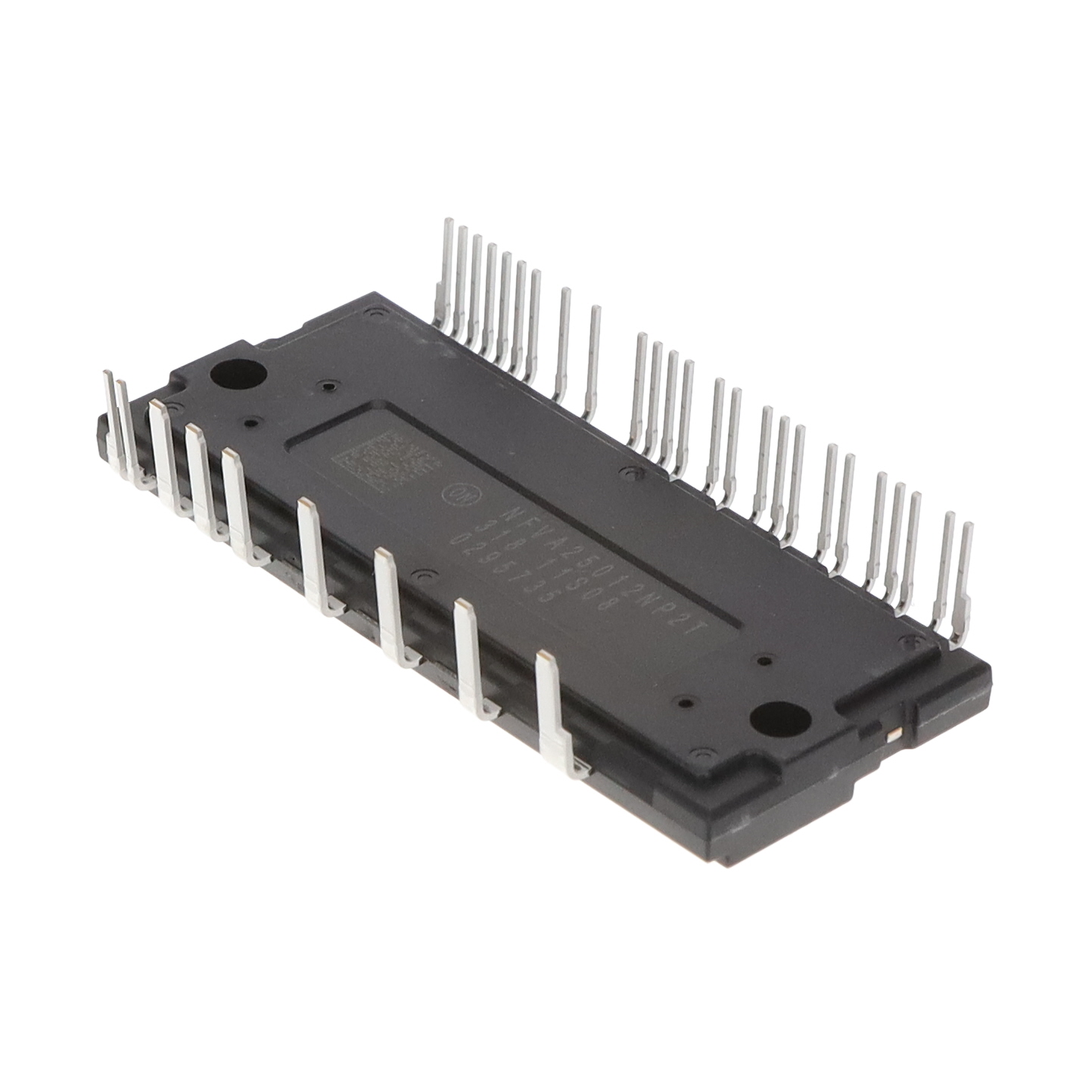

ON SEMICONDUCTOR 其他驱动器 NFVA25012NP2T

NFVA25012NP2T概述


    产品简介


    NFVA25012NP2T 是一款高级汽车智能电源模块(Auto IPM),提供高集成度、高性能的逆变输出级,适用于混合动力及电动汽车。它集成了内置IGBT的优化栅极驱动,可减少电磁干扰(EMI)和损耗,同时提供多种模块内保护功能,如欠压锁定、过电流关断、驱动IC热监控和故障报告。该模块具有内置的高速高压集成电路(HVIC),仅需要单一供电电压,并将输入的逻辑电平栅极信号转换为适当的高压、大电流驱动信号,以驱动内部IGBT。

    技术参数


    - 最大额定值
    - VPN: 900 V
    - VCES: 1200 V
    - ±IC: 50 A (峰值75 A)
    - PC: 347 W (每片)
    - TJ: -40°C~150°C(VCES=960 V)
    - VDD: -0.3~VDD+0.3 V
    - VBSS: -0.3~VBSS+0.3 V
    - VF: -0.3~VDD+0.3 V
    - IFO: 2 mA
    - VSC: -0.3~VDD+0.3 V
    - VRRM: 1200 V
    - IF: 1.0 A
    - IFP: 2.0 A
    - tSC: 非重复,3 µs
    - TSTG: -40°C~150°C
    - VISO: 2500 Vrms
    - 绝对最大温度参数
    - Rth(j-c): Q 模块热阻 0.36 °C/W
    - Rth(j-c): F 模块热阻 0.66 °C/W
    - LSTRAY: 每相电感 32 nH
    - 电气特性
    - VCE(SAT): 2.20 V ~ 2.80 V
    - VF: 2.40 V ~ 3.00 V
    - HS tON: 0.90 μs ~ 2.00 μs
    - LS tON: 0.50 μs ~ 1.60 μs

    产品特点和优势


    NFVA25012NP2T 在以下几个方面表现出显著的优势:
    - 高性能逆变输出:适用于混合动力和电动汽车,满足高强度应用需求。
    - 高度集成化:集成了IGBT的优化栅极驱动、保护电路和系统控制功能,减少了设计复杂性。
    - 多重保护机制:具备欠压锁定、过电流关断、热监控和故障报告等功能,确保系统安全运行。
    - 低热阻设计:采用AlN DBC基板,实现了极低的热阻,提高了散热效率。
    - 灵活的信号输入接口:支持3.3V/5V逻辑信号,具有抗干扰能力,保证稳定操作。
    - 温度监测管理:内置NTC热敏电阻,用于温度监控和管理,确保工作温度在安全范围内。

    应用案例和使用建议


    应用案例
    1. 汽车高电压辅助电机:应用于空调压缩机、油/水泵、超级增压器等。
    2. 工业运动控制:用于各种工业电机,实现高效稳定的电力转换。
    使用建议
    - 确保控制信号电压范围符合规范,避免过电压导致损坏。
    - 注意模块的散热设计,确保工作温度在推荐范围内。
    - 调整外部RC滤波器参数,优化短路保护触发阈值。

    兼容性和支持


    NFVA25012NP2T 具有良好的兼容性,可以方便地与现有的控制系统和其他电子元件配合使用。此外,厂商提供了详细的安装指南和应用笔记(AN-9075、AN-9076、AN-9079),以帮助用户进行正确安装和调试。客户还可以通过官方技术支持渠道获得进一步的帮助和支持。

    常见问题与解决方案


    - 问题:如何进行温度监测?
    - 解决方案:通过内置的NTC热敏电阻和相关的检测电路进行实时监测。定期检查并记录温度变化,确保系统稳定运行。

    - 问题:如何优化短路保护?
    - 解决方案:合理选择外部感测电阻(RSC)和RC滤波器参数,调整短路触发阈值,确保在故障发生时能够及时响应并切断电流。

    总结和推荐


    总体来看,NFVA25012NP2T 在集成度、保护机制、散热性能等方面表现出色,非常适合用于混合动力和电动汽车的逆变系统中。其多种保护功能和高效的信号处理能力使得它在严苛的工作环境中也能保持可靠的运行。对于那些寻求高效、稳定电力转换解决方案的工程师和设计师来说,这款产品是一个值得推荐的选择。

NFVA25012NP2T参数

参数
拓扑 -
驱动数量 -
通用封装 DIP-38
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 管装

NFVA25012NP2T厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NFVA25012NP2T数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他驱动器 ON SEMICONDUCTOR NFVA25012NP2T NFVA25012NP2T数据手册

NFVA25012NP2T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
48+ ¥ 500
96+ ¥ 472
144+ ¥ 460
240+ ¥ 452
库存: 48
起订量: 48 增量: 48
交货地:
最小起订量为:48
合计: ¥ 24000
