首页  >  产品百科  >  NCP337FCT2G

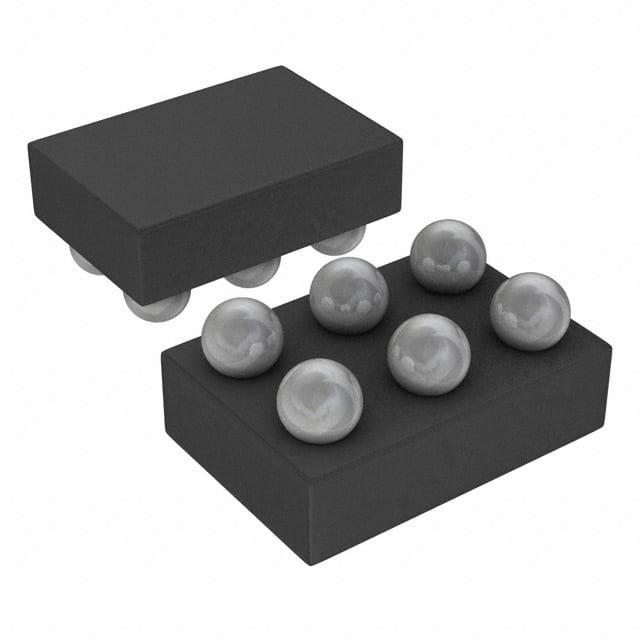

NCP337FCT2G

产品分类: 其他驱动器
厂牌: ON SEMICONDUCTOR
产品描述: 高端 BGA 贴片安装,黏合安装 1.5mm*1mm*330μm
供应商型号: CY-NCP337FCT2G
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 其他驱动器 NCP337FCT2G

NCP337FCT2G概述

    # NCP336/NCP337 超小型受控负载开关的技术概述

    1. 产品简介


    NCP336 和 NCP337 是由安森美半导体(ON Semiconductor)推出的超小型高侧PMOS功率分布开关,主要用于电池供电设备中隔离IC,以提升能源效率并延长便携式设备的使用寿命。它们能够通过外部逻辑引脚控制PMOS场效应管的导通和关断,特别适用于需要低功耗和高能效的应用场景。
    主要功能
    - 受控开关:通过启用引脚控制PMOS开关的开启与关闭。
    - 自动放电路径:部分型号(NCP337)具备输出端自动放电功能,消除残余电压。
    - 电池保护:减少泄漏电流,在不使用时通过逻辑控制隔离电池连接的IC。
    应用领域
    - 手机和平板电脑
    - 数码相机和GPS设备
    - 其他便携式电子设备

    2. 技术参数


    以下是NCP336/NCP337的关键技术规格和性能参数:
    | 参数 | 值 | 单位 |
    |
    | 输入电压范围 | 1.2 至 5.5 | V |
    | 开启电阻(RON) | 21 mΩ(@4.5V,1A) | mΩ |
    | 最大直流电流 | 3 | A |
    | 启用输入引脚(EN) | 活动高电平
    | 封装尺寸 | 1 x 1.5 mm²(WLCSP6) | mm² |
    | 热阻(RJA) | 100 | °C/W |
    | 最大工作温度 | -40 至 +125 | °C |
    其他电气特性包括:
    - 输出电容要求:≥1 µF
    - 启用时间:≤323 µs
    - 上升时间:810 ns
    - 关断时间:≤42 µs

    3. 产品特点和优势


    NCP336/NCP337 的核心优势在于其超小的封装尺寸(WLCSP6)和卓越的电源管理能力:
    - 节能设计:采用PMOS结构优化电流消耗,显著降低泄漏电流。
    - 集成自动放电功能:仅NCP337支持输出端的自动放电,避免残余电压影响系统稳定性。
    - 宽电压范围:支持1.2V至5.5V的工作电压,适用于多种电池供电设备。
    - 高可靠性:符合RoHS标准,无铅且无卤化物。
    这些特点使其成为手机、平板和数码相机等移动设备的理想选择,同时保持高效节能和可靠性能。

    4. 应用案例和使用建议


    典型应用场景
    - 手机平台:作为电源管理IC(PMIC)的一部分,用于动态分配电源到各个模块。
    - LDO稳压电路:与DC-DC转换器协同工作,为不同模块提供稳定电源。
    使用建议
    - 在设计时确保输入(IN)和输出(OUT)电容接近IC放置,推荐值≥1 µF。
    - 根据环境温度调整散热措施,例如增大PCB面积或增加热通孔数量,以优化热阻(RJA)。
    - 确保EN引脚正确配置逻辑信号,以避免不必要的耗电或误触发。

    5. 兼容性和支持


    NCP336/NCP337 设计兼容多种标准芯片组和接口协议,可直接应用于主流手机和便携式设备平台。此外,安森美半导体提供全面的技术支持和文档资源,包括应用笔记、设计指南及样品服务,便于客户快速开发和验证。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压无法正常启动 | 确认输入电容(CIN)是否满足≥1 µF要求 |
    | 启用时间过长 | 检查EN引脚连接是否稳定 |
    | 过温报警 | 改进PCB布局,增加散热通孔和散热片 |

    7. 总结和推荐


    NCP336/NCP337 是一款集成了多项先进技术的超小型受控负载开关,尤其适合便携式设备的电源管理和节能需求。其出色的性能、紧凑的封装以及广泛的应用场景,使其在市场上具有很强的竞争力。
    综合评估
    - 优点:超小尺寸、低功耗、高可靠性、支持自动放电。
    - 适用场景:手机、平板、数码相机等电池供电设备。
    推荐程度
    强烈推荐使用NCP336/NCP337进行电池供电设备的设计,特别是在需要高效电源管理和节能特性的情况下。

NCP337FCT2G参数

参数
拓扑 高端
驱动数量 -
长*宽*高 1.5mm*1mm*330μm
通用封装 BGA
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

NCP337FCT2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP337FCT2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他驱动器 ON SEMICONDUCTOR NCP337FCT2G NCP337FCT2G数据手册

NCP337FCT2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 0.2872 ¥ 2.4721
500+ $ 0.2846 ¥ 2.4496
1000+ $ 0.2766 ¥ 2.3372
5000+ $ 0.2766 ¥ 2.3372
库存: 5110
起订量: 405 增量: 1
交货地:
最小起订量为:300
合计: ¥ 741.63
