NCP333FCT2G

产品分类: 其他驱动器
厂牌: ON SEMICONDUCTOR
产品描述: 高端 BGA 贴片安装,黏合安装 760μm(长度)*760μm(宽度)
供应商型号: NCP333FCT2G
供应商: 云汉优选
标准整包数: 1

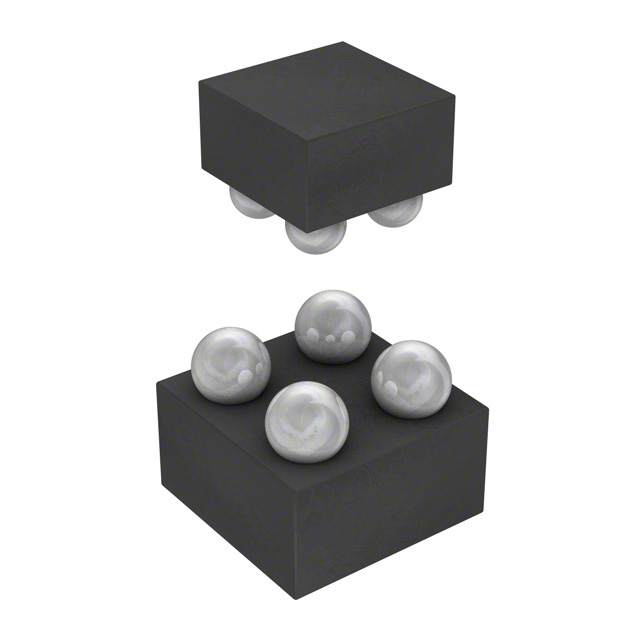

ON SEMICONDUCTOR 其他驱动器 NCP333FCT2G

NCP333FCT2G概述


    产品简介


    NCP333超小型控制负载开关 是一款低阻抗(Ron)P沟道MOSFET,通过外部逻辑引脚进行控制,旨在优化电池寿命和便携式设备的自主运行能力。该器件采用PMOS结构设计,能够优化电流消耗,从而消除泄漏电流。同时,该开关还内置输出自动放电路径,消除了输出轨上的残余电压。它具有宽输入电压范围(1.2 V 至 5.5 V),封装尺寸极小(0.76 x 0.76 mm WLCSP4,0.4 mm间距)。NCP333适用于多种便携式电子产品,包括手机、平板电脑、数码相机、GPS设备等。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 操作电压范围 | 1.2 – 5.5 | V |
    | MOSFET静态导通电阻 | 55 | mΩ |
    | 直流最大电流 | 1.5 | A |
    | 输出自动放电 | 支持 |
    | 启用引脚 | 高电平启用 |
    | 封装形式 | WLCSP4 0.76 x 0.76 mm |

    产品特点和优势


    1. 宽输入电压范围:从1.2 V到5.5 V,适用范围广。
    2. 低静态导通电阻:典型值为55 mΩ,降低能耗。
    3. 内置输出自动放电:确保安全操作,消除残余电压。
    4. 小型封装:WLCSP4 0.76 x 0.76 mm,适合便携式设备应用。
    5. 无铅、无卤素:环保材料,符合RoHS标准。

    应用案例和使用建议


    典型应用电路图 显示了NCP333如何连接到一个系统中。根据手册中的示例,NCP333可以用于各种便携式设备,如智能手机和平板电脑。为了获得最佳性能,建议在IN和OUT引脚上放置至少0.1 μF的陶瓷电容器,以提高稳定性。
    使用建议:
    - 确保在输入和输出引脚上正确放置合适的电容器,以提高稳定性和性能。
    - 在选择外部电容时,考虑到温度变化的影响,以保持稳定的操作。
    - 注意保持适当的工作环境温度,避免过热导致器件损坏。

    兼容性和支持


    NCP333与广泛的便携式设备和其他电子组件兼容。此外,安森美半导体公司提供详尽的技术文档和支持服务,帮助用户充分利用这款开关的功能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动时间较长 | 检查连接的电容和电阻是否合适。 |
    | 输出电压不稳定 | 检查输入和输出电容器的值和稳定性。 |
    | 功耗过高 | 检查电源电压和电流设置,调整到合适的水平。 |

    总结和推荐


    综上所述,NCP333是一款高度集成、功能强大的超小型控制负载开关。它的低导通电阻、宽输入电压范围以及自动放电功能使其在便携式设备中表现优异。特别是其小型封装和高效率特性,非常适合应用于现代消费电子设备中。对于需要优化电池寿命和提高系统效率的应用,我们强烈推荐使用NCP333。
    总的来说,NCP333凭借其出色的设计和广泛的应用潜力,是一款值得高度评价的产品,推荐给广大工程师和技术爱好者。

NCP333FCT2G参数

参数
拓扑 高端
驱动数量 -
长*宽*高 760μm(长度)*760μm(宽度)
通用封装 BGA
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

NCP333FCT2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP333FCT2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他驱动器 ON SEMICONDUCTOR NCP333FCT2G NCP333FCT2G数据手册

NCP333FCT2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
