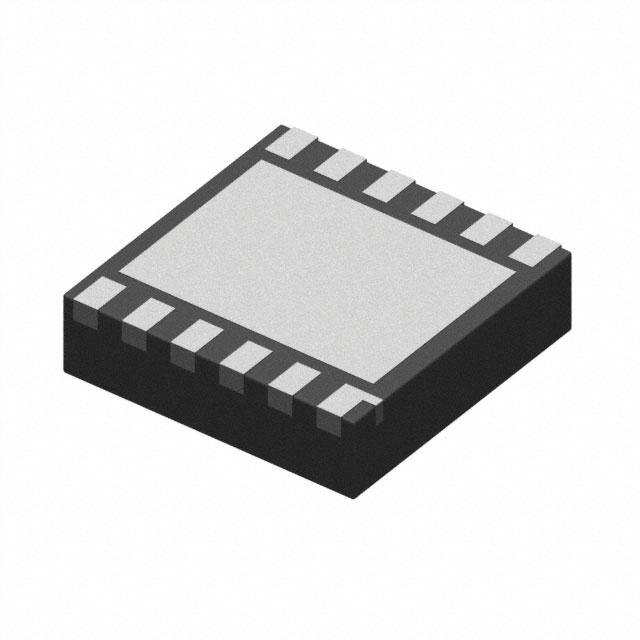

NCP45540IMNTWG-L

产品分类: 其他驱动器
厂牌: ON SEMICONDUCTOR
产品描述: 高端 DFN 贴片安装,黏合安装 3mm(长度)*3mm(宽度)
供应商型号: NCP45540IMNTWG-L
供应商: 云汉优选
标准整包数: 3000
ON SEMICONDUCTOR 其他驱动器 NCP45540IMNTWG-L

NCP45540IMNTWG-L概述

    ecoSWITCH™ Advanced Load Management

    产品简介


    ecoSWITCH™(型号:NCP45540)是一种高效电源域切换控制器,集成了负载开关和先进的控制功能。它特别适用于便携式电子设备、笔记本电脑、通信设备、医疗设备及工业设备等场合。这款负载开关通过软启动限制了浪涌电流,提供了极低的导通电阻,从而减少功耗并节省空间。

    技术参数


    - 输入电压范围:0.5V至13.5V
    - 导通电阻(RON):7.7 mΩ至12.1 mΩ(不同输入电压下)
    - 最大持续电流:14A
    - 热关断温度阈值:145°C
    - 最大瞬态电流:24A(持续时间不超过500μs)
    - 供电电压范围:3.0V至5.5V
    - 操作温度范围:-40°C至125°C

    产品特点和优势


    ecoSWITCH™的主要优势包括:
    - 集成的电荷泵控制器:确保足够的栅极电压以驱动MOSFET。
    - 极低的导通电阻:保证了高效的电流传输,降低能耗。
    - 软启动功能:通过受控的斜率速率限制了浪涌电流,提高系统可靠性。
    - 功能保护:具备热关断、欠压锁定、短路保护等多重保护措施。
    - 低功耗待机电流:有助于延长电池寿命。

    应用案例和使用建议


    ecoSWITCH™适用于各种需要高效功率管理的设备,如服务器、网关、顶盒等。例如,在服务器应用中,它可以帮助管理多个电源轨,同时提供良好的功率监控和保护机制。建议在设计时考虑如下几点:
    - 确保EN引脚正确配置为高电平或低电平以控制MOSFET的状态。
    - 连接BLEED引脚以实现快速放电功能,确保负载上的电荷能够安全地释放。
    - 配置PG输出以指示MOSFET的状态,实现系统中的有序启动和关闭过程。

    兼容性和支持


    ecoSWITCH™与常见的电路板制造标准兼容,包括FR4板材。该产品由制造商提供详尽的技术文档和支持服务,确保用户在部署过程中得到必要的帮助。

    常见问题与解决方案


    - 问题1:设备在启用时未响应。
    解决方案:检查输入电压和EN引脚是否正确配置。
    - 问题2:设备在运行过程中温度过高。
    解决方案:确保散热良好,避免超过最高工作温度。
    - 问题3:设备在启用时出现浪涌电流。
    解决方案:调整软启动参数以限制浪涌电流。

    总结和推荐


    ecoSWITCH™是一款高度集成的高效负载管理控制器,具备多项优秀的特性,适合于多种应用场合。凭借其高可靠性和灵活性,这款产品值得推荐用于现代电子系统的功率管理需求。在选择功率管理方案时,ecoSWITCH™是一个理想的选项。

NCP45540IMNTWG-L参数

参数
拓扑 高端
驱动数量 -
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 DFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NCP45540IMNTWG-L厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP45540IMNTWG-L数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他驱动器 ON SEMICONDUCTOR NCP45540IMNTWG-L NCP45540IMNTWG-L数据手册

NCP45540IMNTWG-L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 9.1622
9000+ ¥ 8.9369
15000+ ¥ 8.5614
库存: 3000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 27486.6
