FNB43060T2

产品分类: 其他驱动器
厂牌: ON SEMICONDUCTOR
产品描述: Motion SPM 45 Series
供应商型号: FNB43060T2
供应商: 云汉优选
标准整包数: 12
ON SEMICONDUCTOR 其他驱动器 FNB43060T2

FNB43060T2概述


    产品简介

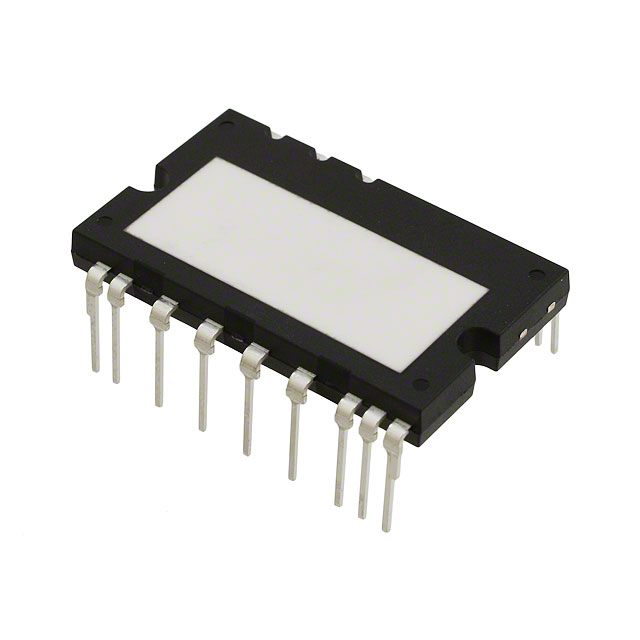

    FNB43060T2 Motion SPM® 45 系列
    FNB43060T2 是一个先进的运动智能功率模块(Motion SPM® 45 模块),适用于交流感应电机、无刷直流电机和永磁同步电机的高性能逆变器输出级。这款模块集成了优化的栅极驱动和多种保护功能,如过流关断和热监控。它采用陶瓷基板,具有低热阻和低损耗的特点。

    技术参数


    - 工作电压范围:400V
    - 额定电流:30A
    - 开关频率:最高20kHz
    - 绝对最大额定值:
    - 工作温度范围:-40°C 至 150°C
    - 集电极-发射极电压:600V
    - 峰值集电极电流:60A(<1ms)
    - 热阻抗:
    - 逆变器 IGBT 部分(每 1/6 模块):2.1°C/W
    - 逆变器 FWDi 部分(每 1/6 模块):2.8°C/W
    - 电气特性:
    - 导通饱和电压(VCE(SAT)):1.65V 至 2.25V
    - 反向恢复时间(trr):≤0.10μs
    - 门极开启时间(tON):0.45μs 至 1.35μs
    - 门极关闭时间(tOFF):0.70μs 至 1.20μs

    产品特点和优势


    - 低热阻:采用陶瓷基板,使得散热效率高,提升了整体系统的可靠性。
    - 集成驱动与保护功能:集成了栅极驱动、短路保护、欠压锁定等功能,简化了电路设计。
    - 内置NTC热敏电阻:便于温度监测和控制。
    - 高隔离电压:达到了2000Vrms/min,适用于高压环境下的安全隔离。

    应用案例和使用建议


    应用案例
    FNB43060T2 广泛应用于家用电器和工业电机驱动,如空调、洗衣机、压缩机等。
    使用建议
    - 在应用时,确保逆变器的工作频率不超过20kHz,以避免过高的开关损耗。
    - 为确保良好的散热效果,选择合适的散热器并正确安装模块。

    兼容性和支持


    - 兼容性:该模块能够与各种控制芯片配合使用,支持3.3V和5V逻辑输入。
    - 支持:厂商提供了详细的用户指南、热管理信息及安装指导文档,以帮助用户更好地理解和使用产品。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 模块过热 | 检查散热器安装是否正确,并确保有足够的空气流通。 |
    | 输入信号不稳定 | 确保所有连接正确且牢固,电源电压稳定。 |
    | 输出电流不达标 | 检查负载条件是否符合要求,并确保正确的安装方法。 |

    总结和推荐


    FNB43060T2 Motion SPM® 45 系列是一款高性能、多功能的智能功率模块,适用于多种电机驱动场合。其优良的电气特性和集成的保护机制使其在工业应用中表现出色。如果需要高可靠性和高性能的电机驱动解决方案,强烈推荐使用这款模块。

FNB43060T2参数

参数
拓扑 -
驱动数量 -
39.5mm(Max)
23.5mm(Max)
4.8mm(Max)
通用封装 SPMAB-26
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 管装

FNB43060T2厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FNB43060T2数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他驱动器 ON SEMICONDUCTOR FNB43060T2 FNB43060T2数据手册

FNB43060T2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
12+ ¥ 70.625
24+ ¥ 66.67
48+ ¥ 65.54
96+ ¥ 64.41
库存: 720
起订量: 12 增量: 12
交货地:
最小起订量为:12
合计: ¥ 847.5
