NFAP1060L3TT

产品分类: 其他驱动器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 交流感应,BLDC 电动机,PMSM 电动机智能电源模块, 3 相输出, SIP封装
供应商型号: NFAP1060L3TT
供应商: 国内现货
标准整包数: 1

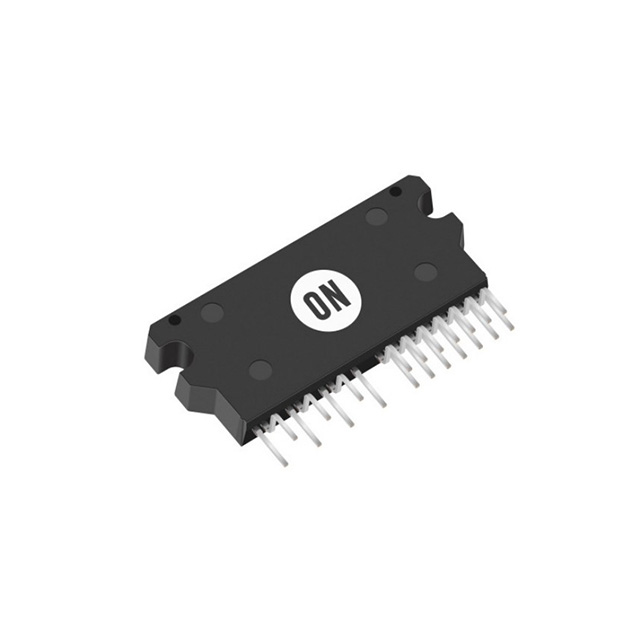

ON SEMICONDUCTOR 其他驱动器 NFAP1060L3TT

NFAP1060L3TT概述

    智能功率模块 (IPM) NFAP1060L3TT 技术手册

    1. 产品简介


    NFAP1060L3TT 是一个集成的逆变器电源模块,集成了高压驱动器、六个IGBT和一个热敏电阻。这款智能功率模块 (IPM) 适用于永磁同步电机 (PMSM)、无刷直流电机 (BLDC) 和交流异步电机的驱动。该模块采用了三相桥接配置,提供最高灵活性的控制算法选择。其设计旨在为各种工业应用提供强大的保护功能。

    2. 技术参数


    - 电压:600 V,供电电压最高可达450 V
    - 电流:连续工作电流10 A,峰值电流20 A
    - 功率输出部分:饱和导通电压2.1至2.7 V,导通电阻低至6.3 °C/W(每半模)
    - 驱动部分:休眠电流最低0.07 mA,开启阈值电压2.5 V,关断阈值电压0.8 V
    - 过流保护:过流检测参考电压0.44 V至0.54 V,响应时间约为1 ms
    - 工作温度范围:工作温度范围从-40 °C到+125 °C
    - 存储温度范围:-40 °C至+125 °C
    - 隔离电压:AC 2500 Vrms(持续1分钟)

    3. 产品特点和优势


    - 紧凑封装:尺寸仅为44 mm x 20.9 mm,适合空间有限的应用场合
    - 内置保护:包含欠压保护、交叉导通保护及过流保护等,提高系统的可靠性和安全性
    - 集成度高:集成了栅极驱动电路、热敏电阻和bootstrap二极管,简化系统设计
    - UL1557认证:确保产品的安全性和可靠性

    4. 应用案例和使用建议


    应用案例
    - 工业驱动:如工厂内的电机驱动系统
    - 工业泵和风扇:提升泵送效率和风力效率
    - 工业自动化:用于自动化生产线上的电机控制
    使用建议
    - 确保外部电容的容量足够,以稳定电源电压
    - 选择合适的电阻拉高FLTEN引脚的电压,确保正常工作状态
    - 设置正确的过流保护阈值,通常为模块额定电流的两倍,增加额外熔丝保护系统

    5. 兼容性和支持


    - 兼容性:NFAP1060L3TT 与其他标准电机控制器高度兼容
    - 支持与维护:ON Semiconductor 提供全面的技术支持,包括详细的文档和专业服务团队

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 模块过热 | 检查散热设计是否合理,增加风扇冷却或提高热传导材料 |
    | 过流保护触发 | 调整过流保护阈值,确认负载情况正常 |

    7. 总结和推荐


    NFAP1060L3TT 是一款专为工业应用设计的高性能智能功率模块。其出色的集成度和内置保护机制使其成为各种工业电机驱动应用的理想选择。强烈推荐在需要高可靠性、紧凑设计和强大保护功能的电机控制系统中使用此模块。

NFAP1060L3TT参数

参数
拓扑 3 相
驱动数量 -
长*宽*高 44.5mm*21.4mm*5.7mm
通用封装 SIP-29
安装方式 通孔安装
零件状态 新设计不推荐
包装方式 管装

NFAP1060L3TT厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NFAP1060L3TT数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他驱动器 ON SEMICONDUCTOR NFAP1060L3TT NFAP1060L3TT数据手册

NFAP1060L3TT封装设计

查看详情并下载
Symbol
Footprint
3D Model
