首页  >  产品百科  >  FSB50450AS

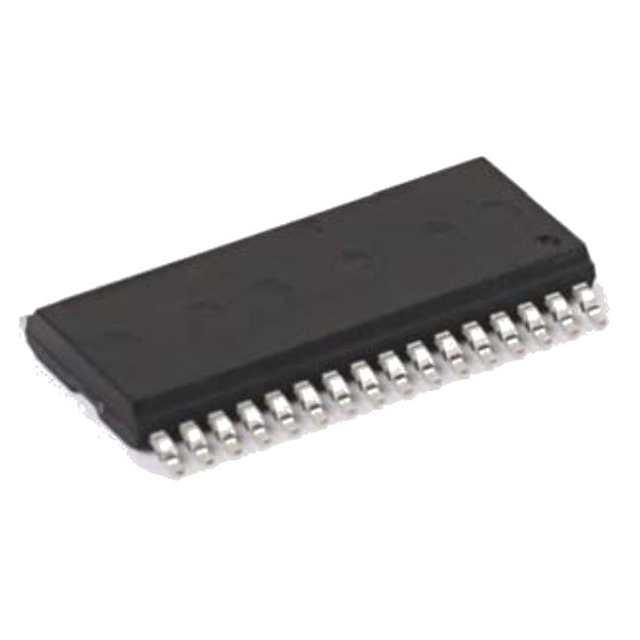

FSB50450AS

产品分类: 其他驱动器
厂牌: ON SEMICONDUCTOR
产品描述: IPM MOSFET 500V 1.5A 23-Pin SPM23-GD T/R
供应商型号: CY-FSB50450AS
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 其他驱动器 FSB50450AS

FSB50450AS概述


    产品简介


    产品名称: FSB50450A/FSB50450AS/FSB50450AT
    产品类型: 三相逆变模块
    主要功能:
    - 集成500 V FRFET MOSFET和栅极驱动器,用于逆变输出级。
    - 内置自举二极管,简化PCB布局。
    - 提供温度感测功能和多种保护特性,如欠压闭锁和热监测。
    - 适用于3.3/5 V逻辑电平的接口,施密特触发脉冲输入。
    应用领域:
    - 小功率交流电机驱动器中的三相逆变器驱动。
    - 交流感应电机、无刷直流电机和PMSM电机的控制。

    技术参数


    逆变器部分
    - VDSS: 单个MOSFET的漏极-源极电压为500 V。
    - ID: 单个MOSFET的漏极持续电流,在25°C下为1.5 A,在80°C下为1.1 A。
    - IDP: 单个MOSFET的漏极峰值电流在25°C下为3.9 A。
    - IDRMS: 单个MOSFET的漏极电流有效值在80°C下为0.8 Arms。
    - PD: 最大功耗为14 W。
    控制部分
    - VCC: 控制电源电压在20 V以内。
    - VBS: 高侧偏压在20 V以内。
    - VIN: 输入信号电压在-0.3 ~ VCC + 0.3 V之间。
    - UVCCD: 低侧欠压保护检测电平在7.4 ~ 9.4 V之间,复位电平在8.0 ~ 9.8 V之间。
    - UVBSD: 高侧欠压保护检测电平在7.4 ~ 9.4 V之间,复位电平在8.0 ~ 9.8 V之间。
    - VTS: 温度感测电压输出在600 ~ 980 mV之间。

    产品特点和优势


    1. 低电磁干扰: 设计优化,减少了电磁干扰,适合需要低EMI的应用。
    2. 集成保护特性: 包括欠压闭锁和热监测,提高系统可靠性。
    3. 温度感测: 内置温度传感器,实现精确的温度监控。
    4. 简化PCB布局: 内置自举二极管,简化了印刷电路板的布局,降低了设计复杂度。
    5. 兼容性: 支持3.3/5 V逻辑电平,广泛应用于不同类型的控制系统。

    应用案例和使用建议


    应用案例
    - 在小功率交流电机驱动器中,使用FSB50450A系列作为三相逆变器驱动。这类应用通常要求紧凑、高效的电源转换,而FSB50450A系列正好满足这一需求。
    使用建议
    - 热管理: 确保散热良好,尤其是在高温环境下使用时。可以采用散热片或其他散热措施来降低器件温度。
    - PCB设计: 在设计PCB时,应确保信号走线尽可能短,减少寄生电感的影响,同时保证旁路电容的良好高频特性。
    - 欠压保护: 注意设置合适的欠压保护阈值,确保系统的稳定运行。

    兼容性和支持


    - 兼容性: FSB50450A系列兼容各种3.3/5 V逻辑电平的控制系统,适用于不同的应用场合。
    - 支持: ON Semiconductor提供了详细的参考资料和设计指南,包括RD-FSB50450A参考设计、AN-9082和AN-9080用户指南,有助于用户快速上手和解决问题。

    常见问题与解决方案


    1. 问题: 如何正确设置欠压保护?
    - 解决方案: 根据器件手册中的推荐值设置欠压保护阈值和复位电平。确保阈值设置在合理的范围内,以防止误触发或保护失效。
    2. 问题: 如何处理高温环境下的过热问题?
    - 解决方案: 使用散热片或散热风扇进行主动散热。确保器件周围有足够的空气流通,以降低工作温度。

    总结和推荐


    FSB50450A/FSB50450AS/FSB50450AT是一款高性能的三相逆变模块,具有出色的电磁干扰抑制能力和多重保护特性。其集成的自举二极管和温度传感器进一步增强了产品的易用性和可靠性。对于需要高效、紧凑、低EMI解决方案的小功率交流电机驱动器应用,这款产品是一个理想选择。强烈推荐在上述应用场景中使用该产品。

FSB50450AS参数

参数
驱动数量 -
拓扑 -
长*宽*高 29mm*12mm*3.5mm
通用封装 SPM-23
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

FSB50450AS厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FSB50450AS数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他驱动器 ON SEMICONDUCTOR FSB50450AS FSB50450AS数据手册

FSB50450AS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 3.8502 ¥ 31.9733
50+ $ 3.6843 ¥ 31.4124
100+ $ 3.6179 ¥ 31.1319
300+ $ 3.5847 ¥ 30.8515
500+ $ 3.5515 ¥ 30.571
1000+ $ 3.4519 ¥ 29.1687
5000+ $ 3.4519 ¥ 29.1687
库存: 484
起订量: 32 增量: 1
交货地:
最小起订量为:25
合计: ¥ 799.33
