首页  >  产品百科  >  FPF2281BUCX-F130

FPF2281BUCX-F130

产品分类: 其他驱动器
厂牌: ON SEMICONDUCTOR
产品描述: 高端 UFBGA-12,WLCSP 贴片安装,黏合安装 1.83mm*1.29mm*380μm
供应商型号: CY-FPF2281BUCX-F130
供应商: Avnet
标准整包数: 1

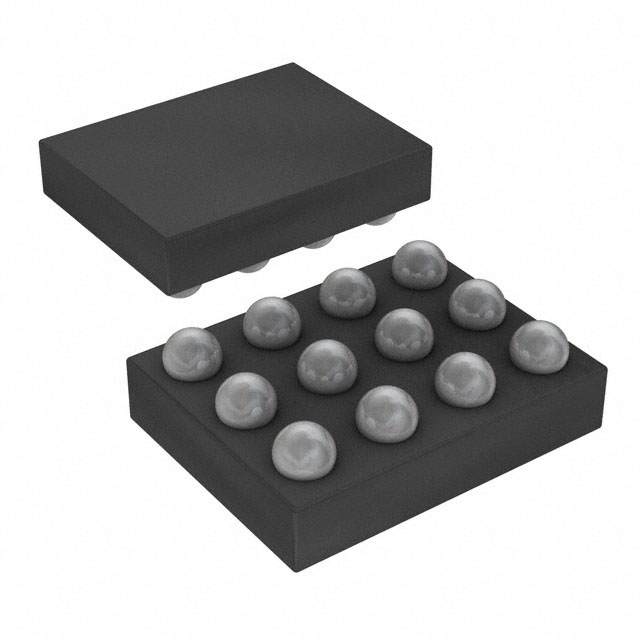

ON SEMICONDUCTOR 其他驱动器 FPF2281BUCX-F130

FPF2281BUCX-F130概述

    FPF2281 过电压保护负载开关:技术手册

    1. 产品简介


    FPF2281是一款过电压保护(OVP)和过温保护(OTP)集成的低电阻内部场效应晶体管(FET)负载开关。适用于2.5 V至25 V(绝对最大值为29 V)的应用环境。此产品专为手机、平板电脑和便携式媒体播放器等移动设备设计,具有卓越的系统稳健性和电源管理能力。通过内置钳位功能,能够承受超过100 V的浪涌电压,有效保护下游组件免受损坏。同时,支持外部电阻调整过压保护阈值,提供灵活的保护方案。

    2. 技术参数


    - 输入电压范围: 2.5 V至25 V(绝对最大值为29 V)
    - 输出电压范围: 0 V至输入电压+0.3 V
    - 额定电流: 持续电流4.5 A,峰值电流9 A(10 ms)
    - 关断状态电流: 小于1 μA
    - 钳位电压: 输入钳位电压(IIN=10 mA时)为35 V
    - 启动时间: 软启动时间为30 ms
    - 过压保护阈值: 内部阈值电压为13.6 V至14.4 V(上升沿),外部调整可设置范围为4 V至25 V
    - 过热保护: 温度达到130°C时自动关闭
    - 封装尺寸: 1.288 mm × 1.828 mm × 0.586 mm (WLCSP12)

    3. 产品特点和优势


    FPF2281的特点包括:
    - 高可靠性: 采用高性能的钳位电路,能承受高达100 V的瞬态电压冲击,有效提升系统稳健性。
    - 低功耗: 关断状态下的电流极低(<1 μA),符合能耗标准。
    - 灵活的保护阈值: 可通过外部电阻调整过压保护阈值,适用于不同应用场景。
    - 广泛的温度适应性: 支持-40°C到85°C的工作温度范围,确保在极端环境下的稳定运行。
    - 高精度: 保护电路工作精准,避免误动作。

    4. 应用案例和使用建议


    FPF2281被广泛应用于手机、平板电脑和便携式媒体播放器中,确保设备在面对突发电压变化时仍能正常工作。例如,在充电过程中,如果输入电压异常升高,FPF2281将自动切断供电以防止设备损坏。建议在设计中预留一定的安全余量,特别是在需要高瞬态电压保护的应用场合。另外,可通过调节外部电阻来精确设定过压保护阈值,进一步提高系统的安全性和可靠性。

    5. 兼容性和支持


    FPF2281采用1.3 mm × 1.8 mm的Wafer-Level Chip-Scale Package (WLCSP)封装,具有“绿色”环保特性,符合RoHS标准。此外,该产品与大多数现代电子设备兼容,易于集成。制造商提供详细的技术支持和全面的文档资料,包括数据表和常见问题解答(FAQ),确保用户能够充分利用该产品的所有功能。

    6. 常见问题与解决方案


    1. 问: 如何调整过压保护阈值?
    - 答: 通过连接外部电阻至OVLO引脚,并根据方程(1)计算电阻值即可调整过压保护阈值。

    2. 问: 如何确保设备在高温环境下不发生误操作?
    - 答: 设备具备130°C的过温保护功能,当温度达到该值时将自动关闭。在设计中需合理考虑散热方案,避免长期处于高温环境中。
    3. 问: 在关断状态下电流过大会影响系统能耗吗?
    - 答: 不会。FPF2281在关断状态下的电流极低(<1 μA),符合能耗标准,不会显著增加系统总能耗。

    7. 总结和推荐


    FPF2281是一款集成了多项保护功能的高性能负载开关,适合应用于各种需要过压保护和过温保护的场合。凭借其低功耗、宽温度适应性和灵活的保护阈值调整功能,它在市场上具备较强的竞争力。我们强烈推荐此产品给对系统稳定性要求较高的设计师和工程师。

FPF2281BUCX-F130参数

参数
驱动数量 -
拓扑 高端
长*宽*高 1.83mm*1.29mm*380μm
通用封装 UFBGA-12,WLCSP
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

FPF2281BUCX-F130厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FPF2281BUCX-F130数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他驱动器 ON SEMICONDUCTOR FPF2281BUCX-F130 FPF2281BUCX-F130数据手册

FPF2281BUCX-F130封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 0.2994 ¥ 2.5769
500+ $ 0.2966 ¥ 2.5535
1000+ $ 0.2883 ¥ 2.4363
5000+ $ 0.2883 ¥ 2.4363
库存: 37337
起订量: 389 增量: 1
交货地:
最小起订量为:300
合计: ¥ 773.07
