首页  >  产品百科  >  FPF2495CUCX

FPF2495CUCX

产品分类: 其他驱动器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 负载开关电源芯片, 5.5 V电源, 1输出, 6引脚
供应商型号: FPF2495CUCX
供应商: 国内现货
标准整包数: 3000
ON SEMICONDUCTOR 其他驱动器 FPF2495CUCX

FPF2495CUCX概述

    FPF2495C IntelliMAX™ 28V, Over-Voltage, Over-Current Protection Load Switch

    产品简介


    FPF2495C 是一款由 onsemi 生产的高级负载管理开关,适用于需要高度集成解决方案的应用场合。这款开关主要用于控制电源轨(<6V)上的负载断开连接,并且具备严格的目标断电电流和高负载电容(<100 μF)。FPF2495C 包含一个受速率控制的低阻抗MOSFET开关(最大为100 mΩ)及集成模拟功能。受速率控制的开启特性可以防止涌流,避免电源轨上的电压骤降。

    技术参数


    - 输入电压范围: 2.5 V 至 5.5 V
    - 绝对额定值:
    - VOUT至GND或VIN:-0.3 V至28.0 V
    - 最大连续开关电流:2.2 A
    - 总功率耗散:1.0 W(TA=25°C)
    - 电气特性:
    - 最小输入电压:2.5 V
    - 开启电阻(RON):
    - 5 V时,1 A输出电流:70 mΩ至100 mΩ
    - 输出过压保护(OVP):
    - 输出上升阈值:5.6 V至6.0 V
    - 输出下降阈值:5.5 V
    - 过电流保护(OCP):
    - 电流限制:0.05 A至2 A(典型值)
    - 具有10%精度时,1 A至2 A
    - 具有15%精度时,<0.1 A
    - 动态特性:
    - 开启延迟时间(tDON): 0.67 ms
    - VOUT上升时间(tR): 0.69 ms
    - 关闭延迟时间(tDOFF): 0.01 ms
    - VOUT下降时间(tF): 0.22 ms

    产品特点和优势


    FPF2495C 的主要特点包括:
    - 高度集成的解决方案,适用于消费、光学、医疗、存储、便携式和工业设备的电源管理。
    - 真正反向电流阻断(TRCB)功能,可以在开/关状态下阻止不希望的反向电流从VOUT到VIN。
    - 绝对低的关断电流消耗(<2 μA),符合待机功耗要求。
    - 逻辑CMOS I/O符合JESD76标准,便于GPIO接口和相关电源要求。
    - 集成电荷泵和热关断,提供全方位的保护。

    应用案例和使用建议


    FPF2495C 广泛应用于智能手机、平板电脑、数码相机、存储设备和便携式设备中。以下是一些实际应用中的建议:
    - 输入和输出电容器必须放置在靠近芯片的位置,以最小化寄生电感的影响。
    - 设置电流限制时,根据表1选择外部电阻以达到所需的限流值。
    - 遵循推荐的板级布局,使用短且宽的走线以减少寄生效应并提高散热效果。

    兼容性和支持


    - 该产品符合RoHS标准,是一款无铅产品。
    - 厂商提供了详细的技术支持和应用信息,用户可以根据需求咨询技术支持热线或访问官方网站获取更多资料。
    - 遵守所有适用的安全法规和标准,用户自行负责设备合规性。

    常见问题与解决方案


    - 问题1: 开启延迟时间长?
    - 解决方法: 检查电路设计,确保电容器和电阻器的值符合设计要求。
    - 问题2: 负载电流限制达不到预期?
    - 解决方法: 重新计算电流限制设置电阻值,并确保选用的电阻精度在1%以内。

    总结和推荐


    FPF2495C 集成了丰富的保护功能和高效的电源管理特性,非常适合需要高度集成和严格性能标准的应用场合。凭借其优越的性能和广泛的适用范围,该产品值得推荐用于现代电子设备的设计中。

FPF2495CUCX参数

参数
拓扑 -
驱动数量 -
长*宽*高 1.21mm*1.21mm*380μm

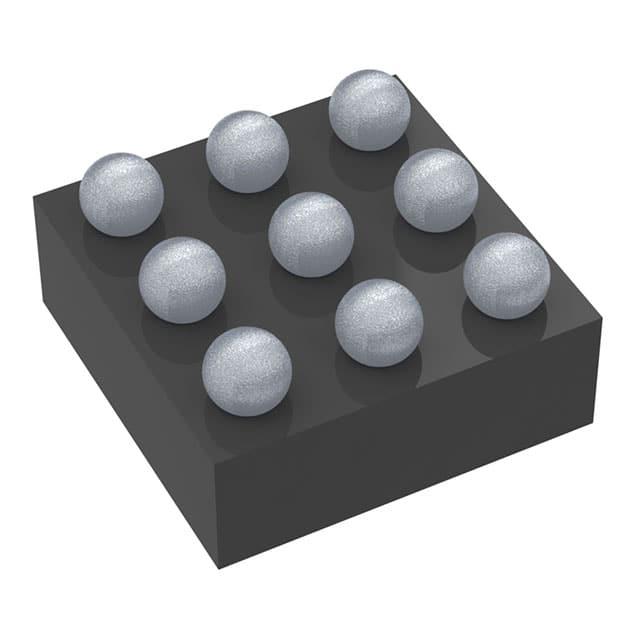

通用封装 WLCSP-9
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

FPF2495CUCX厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FPF2495CUCX数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他驱动器 ON SEMICONDUCTOR FPF2495CUCX FPF2495CUCX数据手册

FPF2495CUCX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 2.3433
6000+ ¥ 2.2871
12000+ ¥ 2.2121
24000+ ¥ 2.1746
库存: 6000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 7029.9
