FPF2142

产品分类: 其他驱动器
厂牌: ON SEMICONDUCTOR

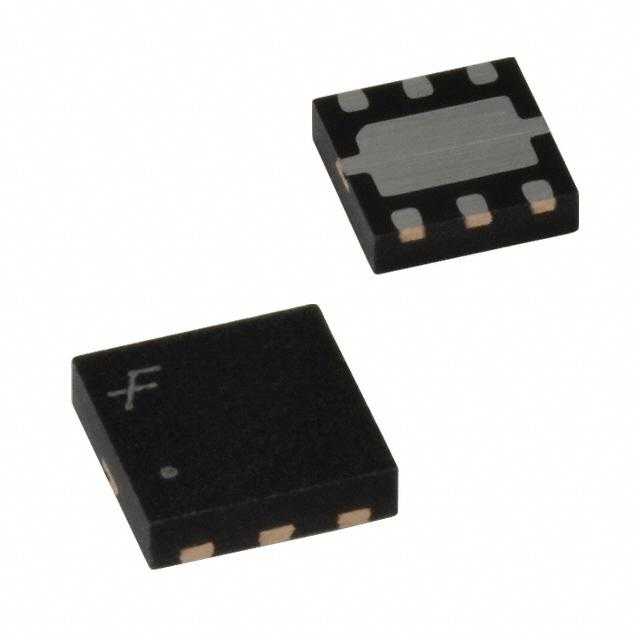

产品描述: 高端 MICROFET-6 贴片安装,黏合安装 2mm*2mm*750μm
供应商型号: FPF2142DKR-ND
供应商: Digi-Key
标准整包数: 1
ON SEMICONDUCTOR 其他驱动器 FPF2142

FPF2142概述


    产品简介


    FPF2140/42/43/44/46/47 全功能负载开关
    FPF2140/42/43/44/46/47 是一款专为保护系统和负载免受大电流影响而设计的全功能负载开关。这些设备内部集成了一个0.12Ω的电流限制P通道MOSFET,可在1.8至5.5V的输入电压范围内工作。此外,该系列开关还具备多种保护功能,如过电流保护、热关断、欠压锁定等,广泛应用于各种便携式电子产品中,如PDA、手机、GPS设备、MP3播放器、数码相机、外设端口和热插拔电源供应。

    技术参数


    - 输入电压范围: 1.8至5.5V
    - 控制逻辑: 控制逻辑输入(ON),可直接与低电压控制信号接口
    - 电流限制选项:
    - 200mA/300mA/400mA
    - 400mA/600mA/800mA
    - 其他参数:
    - 闭锁时间:15ms/30ms/60ms
    - 自动重启时间:225ms/450ms/900ms
    - 过流响应时间:5μs(中度过流);30ns(硬短路)
    - 工作温度范围: -40°C至+85°C
    - 封装形式: 6引脚2x2 MLP

    产品特点和优势


    FPF2140/42/43/44/46/47 在以下几个方面具有显著优势:
    - 高可靠性: 内置电流限制和热关断功能,有效防止过载和过热情况下的损害。
    - 精准的电流限制: 支持多档位的电流限制,满足不同应用需求。
    - 快速响应: 硬短路情况下仅需30ns即可响应,确保快速切断电流。
    - 低功耗: 关断状态下电流消耗小于2µA,延长电池寿命。
    - 紧凑封装: 小尺寸的2x2 MLP封装,便于集成到空间受限的设计中。

    应用案例和使用建议


    应用案例
    FPF2140/42/43/44/46/47 广泛应用于各类便携式电子产品,如手机、平板电脑和数字相机。例如,在手机电池管理系统中,FPF2140/42/43/44/46/47 可以确保电源输出稳定且安全,防止外部故障引起的系统损坏。
    使用建议
    - 正确设置电流限制: 根据具体应用需求选择合适的电流限制档位,避免不必要的限制导致系统性能下降。
    - 合理布线: 确保输入和输出之间的布线尽可能短,以减少线路电阻,提高效率。
    - 温度管理: 在高温环境下使用时,注意散热设计,避免因过热导致热关断功能启动。

    兼容性和支持


    FPF2140/42/43/44/46/47 与其他电子元器件具有良好的兼容性,能够无缝集成到现有系统中。ON Semiconductor提供详尽的技术文档和支持,包括详细的安装指南和调试手册。此外,公司还设有专业的技术支持团队,随时解答用户在使用过程中遇到的各种问题。

    常见问题与解决方案


    1. 问题:开关无法正常启动。
    - 原因: 输入电压低于欠压锁定阈值。
    - 解决方案: 确认输入电压是否在规定范围内,检查供电是否稳定。
    2. 问题:出现过流故障后,开关未自动重启。
    - 原因: 部分型号不具备自动重启功能。
    - 解决方案: 检查具体型号是否具有此功能,并根据需要手动复位。
    3. 问题:过温故障后,无法恢复正常工作。
    - 原因: 温度高于热关断阈值。
    - 解决方案: 降低环境温度或改善散热设计,确保温度不超过安全阈值。

    总结和推荐


    FPF2140/42/43/44/46/47 是一款功能强大、性能稳定的全功能负载开关,适用于多种便携式电子产品。其出色的电流限制、快速响应及紧凑封装使其成为系统设计的理想选择。对于需要高可靠性和灵活性的应用场景,强烈推荐使用 FPF2140/42/43/44/46/47 负载开关。

FPF2142参数

参数
拓扑 高端
驱动数量 -
长*宽*高 2mm*2mm*750μm
通用封装 MICROFET-6
安装方式 贴片安装,黏合安装
包装方式 卷带包装

FPF2142厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FPF2142数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他驱动器 ON SEMICONDUCTOR FPF2142 FPF2142数据手册

FPF2142封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.0005 ¥ 8.4542
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
