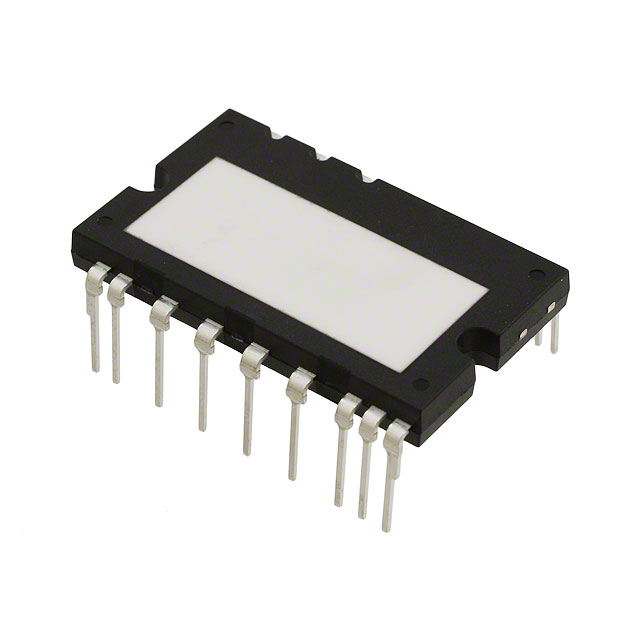

FNB41060

产品分类: 其他驱动器
厂牌: ON SEMICONDUCTOR
产品描述: IPM IGBT 600V 10A 26-Pin SPM26-AAA Tube
供应商型号: 1971833
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 其他驱动器 FNB41060

FNB41060概述

    FNB41060 Motion SPM® 45 系列电子元器件技术手册

    1. 产品简介


    FNB41060 是一款专为AC感应电机、无刷直流(BLDC)电机和永磁同步电机(PMSM)设计的集成化功率模块。该模块提供了一种高性能逆变输出级解决方案,具有内置IGBT优化驱动、多功能保护功能及系统控制功能。该产品广泛应用于家庭电器和工业电机的运动控制领域。

    2. 技术参数


    - 电气特性:
    - 逆变器部分:600 V - 10 A三相IGBT逆变器,用于直流/交流功率转换。
    - 控制部分:低侧电源电压范围为13.5~16.5 V,高侧电源电压为15 V。
    - 短路保护:短路保护能力可达400 V(非重复,< 2 μs)。

    - 工作条件:
    - 结温范围:-40°C 至 150°C。
    - 隔离电压:60 Hz,正弦波,AC 1分钟,连接引脚至散热板,隔离电压2000 Vrms。
    - 性能参数:
    - 输出相电流:TC = 25°C时,最大10 A;TC = 100°C时,最大5 A。
    - 输出峰值相电流:TC = 25°C,最大15 A(脉宽<1 ms)。
    - 散热特性:结点到外壳的热阻范围为3.8°C/W(逆变器IGBT部分,每个1/6模块)。

    3. 产品特点和优势


    - 安全认证: 通过UL认证(E209204)。
    - 热管理: 采用陶瓷基板降低热阻,增强散热性能。
    - 集成保护功能: 包括欠压锁定保护(UVLO)、过流关断、温度监控和故障报告。
    - 驱动电路: 内置高速栅极驱动电路,简化布局,提高可靠性。
    - NTC热敏电阻: 集成NTC热敏电阻用于温度监测,确保长期运行稳定性。

    4. 应用案例和使用建议


    - 家庭电器: 可用于洗衣机、空调等家用电器的变频调速控制系统。
    - 工业电机: 广泛应用于工业机器人、输送设备等领域的电机驱动系统。
    使用建议:
    - 确保电源电压稳定在指定范围内,避免频繁波动影响模块寿命。
    - 严格遵守安全操作规程,尤其是高温条件下需注意散热问题。
    - 根据不同应用场景调整PWM信号频率,以达到最佳效率。

    5. 兼容性和支持


    - 兼容性: 模块可与其他标准驱动电路兼容,无需额外复杂调整。
    - 支持: ON Semiconductor提供详细的技术文档和应用指南,帮助用户快速上手。

    6. 常见问题与解决方案


    - 问:逆变器的最高结温是多少?
    - 答: 最高结温为150°C。
    - 问:如何监测模块的温度?
    - 答: 通过内置NTC热敏电阻进行温度监测,当温度过高时会触发相应的保护机制。

    7. 总结和推荐


    总结:
    FNB41060是一款高性能、高可靠性的运动控制模块,集成了多种先进功能和技术,非常适合各种家庭电器和工业电机的应用需求。它的多功能保护机制、优秀的热管理和易于集成的特点使其在市场上具备较强的竞争力。
    推荐:
    基于其卓越的性能表现和广泛的适用范围,我们强烈推荐使用FNB41060模块,特别是对于需要高效、稳定电机控制的应用场景。

FNB41060参数

参数
驱动数量 -
拓扑 -
长*宽*高 39mm*23mm*4.5mm
通用封装 SPM-26-AA
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装
