NCV7240ADPR2G

产品分类: 其他驱动器
厂牌: ON SEMICONDUCTOR
产品描述: 低端 8 SSOP-24 贴片安装,黏合安装 8.65mm(长度)*3.9mm(宽度)
供应商型号: 10B-2844987-4
供应商: 国内现货
标准整包数: 1

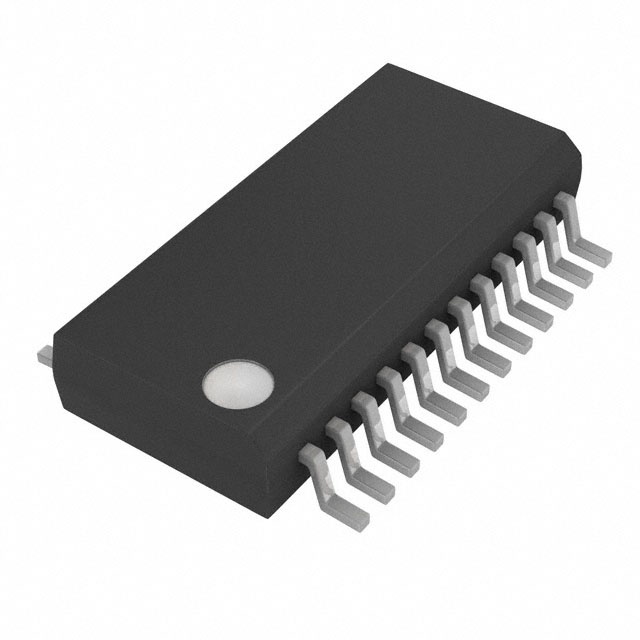

ON SEMICONDUCTOR 其他驱动器 NCV7240ADPR2G

NCV7240ADPR2G概述

    NCV7240/NCV7240A/NCV7240B 八通道低侧继电器驱动器技术手册

    1. 产品简介


    NCV7240是一款专为汽车应用设计的八通道低侧驱动器,每通道提供高达600mA的驱动能力。此设备通过SPI接口进行输出控制,可方便地报告开路(或接地短路)、过载及过温故障。同时,该设备具备并行输入引脚,允许PWM操作,且具有跛行回家模式。

    2. 技术参数


    - 主要功能:八通道低侧驱动器,每通道最大驱动电流为600mA,典型导通电阻为1.5Ω,最大为3Ω。
    - 控制方式:16位SPI控制,支持帧错误检测,级联链路能力。
    - 电气特性:电源电压范围为3.3V至5V,数字I/O引脚耐压范围为−0.3V至VDD+0.3V,高电压引脚耐压范围为−0.3V至36V。
    - 工作温度范围:结点温度范围为−40°C至150°C,存储温度范围为−55°C至150°C。
    - 保护机制:每个输出驱动器均有过载电流保护和电感负载输出钳位。

    3. 产品特点和优势


    - 多功能性:集成多通道控制和保护机制,适用于多种复杂应用场景。
    - 易用性:内置多个故障诊断功能,能够实时检测并报告各种异常情况。
    - 可靠性:高耐压能力和过温保护确保在极端条件下的稳定性。
    - 灵活性:可通过SPI接口实现远程控制和编程,支持PWM操作。

    4. 应用案例和使用建议


    应用案例:
    - 汽车车身控制系统:用于控制车灯、继电器、步进电机等。
    - 发动机控制系统:管理各种传感器和执行机构。
    使用建议:
    - 确保所有连接正确无误,特别是SPI接口的引脚配置。
    - 在设计电路时,考虑添加外部拉高电阻以支持某些引脚的功能。
    - 定期检查设备状态,利用内置的故障报告功能及时发现和处理问题。

    5. 兼容性和支持


    - 兼容性:与多种微控制器和SPI接口兼容。
    - 支持和服务:制造商提供详细的文档和支持服务,帮助用户更好地理解和使用产品。

    6. 常见问题与解决方案


    - 问题:设备在启动后无法正常工作。
    - 解决办法:确认电源电压和接地连接正确;检查SPI接口设置是否符合要求。

    - 问题:设备出现过热现象。
    - 解决办法:检查散热措施是否有效,增加散热片或风扇提高散热效果;确保设备在额定工作温度范围内运行。

    7. 总结和推荐


    总体评价:NCV7240系列驱动器凭借其强大的功能和高度的可靠性,在汽车及其他严苛环境中表现优异。推荐在需要高性能、多功能驱动解决方案的应用中采用该产品。
    这篇技术手册深入解析了NCV7240系列八通道低侧驱动器的关键技术指标和应用特性,旨在帮助用户全面了解并高效利用该产品。

NCV7240ADPR2G参数

参数
拓扑 低端
驱动数量 8
长*宽*高 8.65mm(长度)*3.9mm(宽度)
通用封装 SSOP-24
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 停产
包装方式 卷带包装

NCV7240ADPR2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV7240ADPR2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他驱动器 ON SEMICONDUCTOR NCV7240ADPR2G NCV7240ADPR2G数据手册

NCV7240ADPR2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 19.108
100+ ¥ 12.597
500+ ¥ 9.7423
2500+ ¥ 9.6937
7500+ ¥ 9.5965
库存: 1178
起订量: 12 增量: 1
交货地:
最小起订量为:10
合计: ¥ 191.08
直接购买
加入购物车
